カスタム防水スリングバッグ製作ガイド

Sealock はカスタム防水スリング バッグのメーカーおよび OEM サプライヤーです。ほとんどの調達ガイドは商業条件に止まります。これは工場の現場に行きます。溶接されたスリング バッグは縫い合わせられていません。高周波電場の下でパネルごとに融着されます。防水バッグで問題が発生する可能性のあるほとんどすべては、プレス機で起こっていることに遡ります。生産シーケンスを理解することで、購入者は何を指定するか、何を要求するか、カスタム設計における現実的な制約が何であるかを知ることができます。

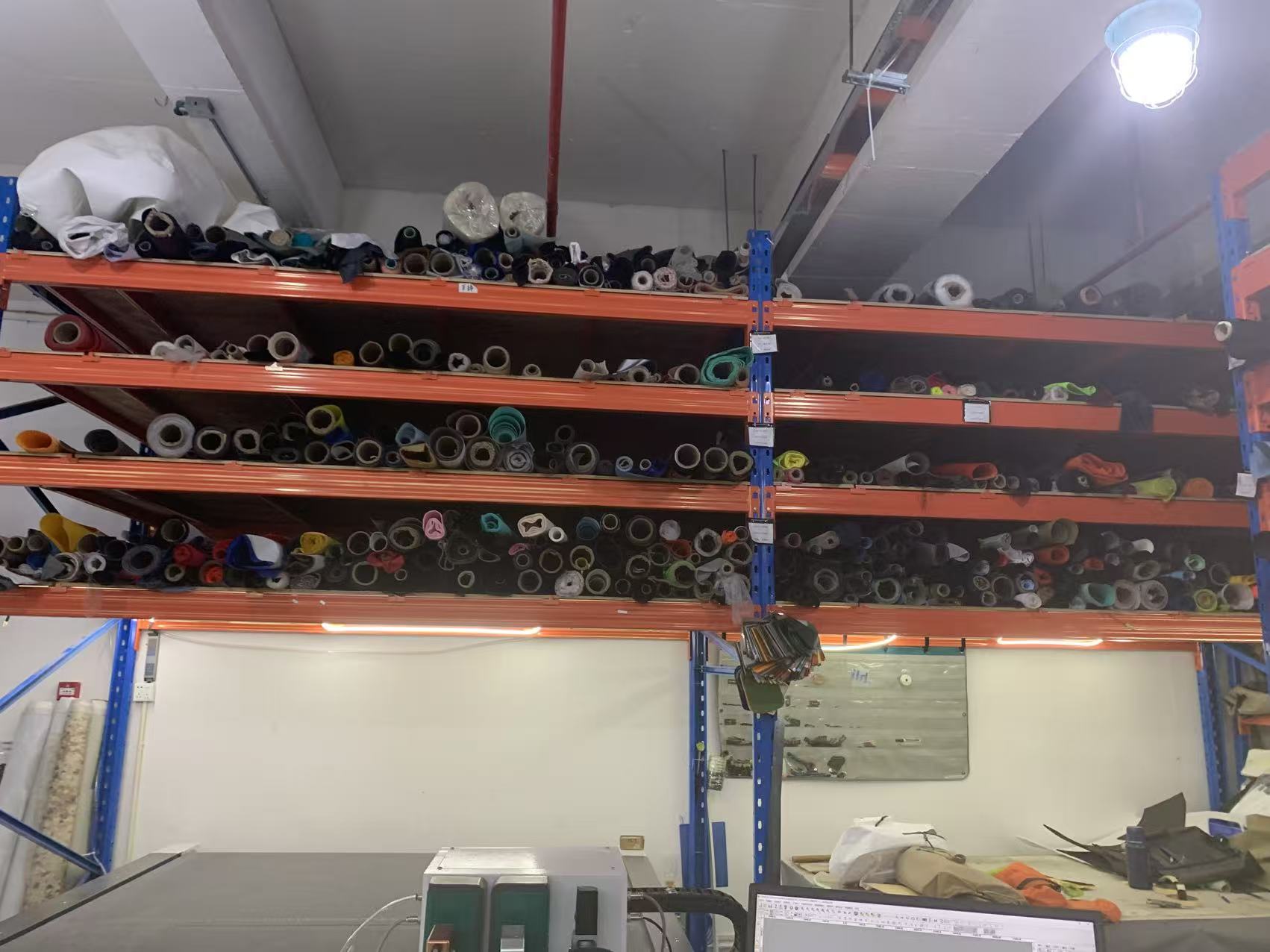

ステップ 1: 材料の選択 — すべての生地が溶接できるわけではありません

高周波溶接は、分子が交流電場に反応する材料である極性熱可塑性プラスチックにのみ機能します。 PVC、TPU、ナイロン、PET、EVA はすべて適格です。一般的なポリオレフィンはそうではありません。これは好みではなく厳しい制約です。溶接できない生地は縫製する必要があり、縫製されたスリングは完全に防水ではありません。

• 500D PVC ターポリン— 丈夫で耐摩耗性があり、コスト効率が高く、一貫して溶接するのが最も簡単な材料の 1 つです。
• TPU コーティングされたナイロン (420D 以上)— より軽く、より柔らかく、低温条件下でも柔軟性があり、高い接着強度で溶接されます。
• 膜厚- 溶接スーツの薄膜およびコーティングされた生地。コーティングは溶融するのに十分な厚さである必要がありますが、プロセスが処理できる範囲内にあります。

材料の選択は下流のステップにも影響します。弾性 TPU コーティングされた生地はきれいに引き裂いてシールできないため、パネルは通常、シートから引き裂くのではなく、溶接後にダイカットされます。より完全な素材の比較については、TPU防水素材ガイド.

ステップ 2: バッグの形状から 2D 溶接パターンへ

何かを切断する前に、3 次元のスリングを正確な 2 次元の溶接パターン、つまりパネルの平らなレイアウトとすべての継ぎ目がたどる正確なパスに変換する必要があります。ここでカスタム形状が製造可能になり、経験豊富な工場がきれいに溶接できない設計を押し返すことになります。非常に狭い半径、収束する継ぎ目、鋭い角はすべて、長く穏やかな溶接よりも一貫して融合するのが困難です。

ステップ 3: 工具 – すべての溶接を形作る金型

カスタム溶接による生産には、継ぎ目の位置に正確に RF エネルギーを向けるためのカスタム加工された電極またはダイが必要です。一部のサプライヤーはこれについて事前に言及しません。早めに知った方が良いです:

• 工具は別途見積もりされ、量産を開始するまでのリードタイムが追加されます。
• 順序は、CAD レビュー、工具の見積もり、サンプル金型の製作、最初の製品サンプル、そして最終改訂です。
• 一度金型が作成されると、その金型は実行中および繰り返しの注文にわたって再利用されるため、コストが償却されます。これが、OEM の最低価格が単に在庫モデルのブランドを変更するよりも高い理由の 1 つです。

ステップ 4: 切断

溶接された縫い目は縫製されたものよりもはるかに許容度が低いため、パネルは厳密な公差管理のもとでパターンにカットされます。つまり、数ミリメートルのずれを吸収するための縫い代がありません。切断精度はプロセス内 (IPQC) でチェックされ、承認された材料に対する木目方向とバッチラベルも検査されます。

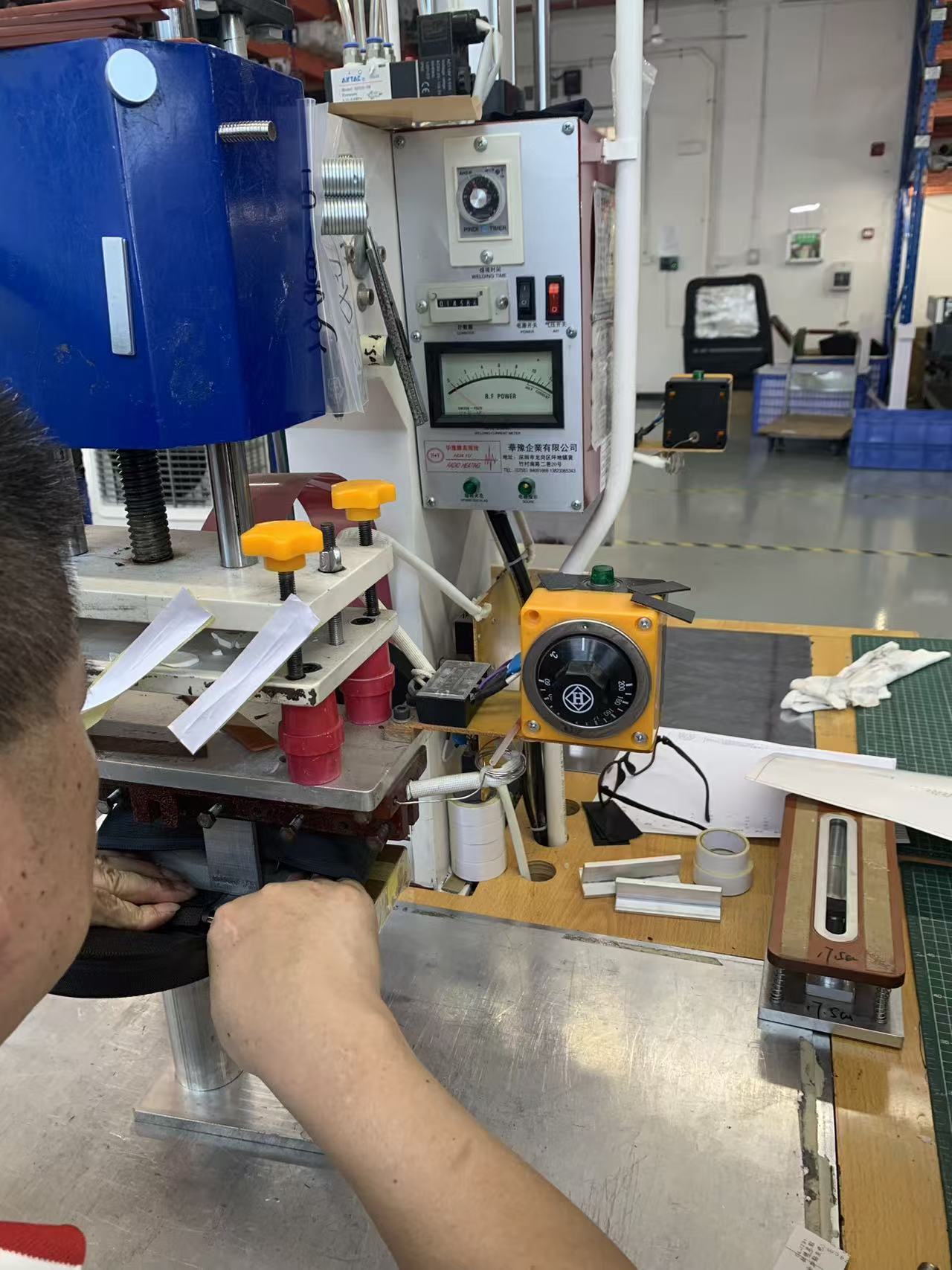

ステップ 5: 溶接自体

これがプロセスの核心です。 27.12 MHzの高周波溶接は発熱します内部外側から適用するのではなく、材料に適用します。電場によって極性分子が振動し、その分子摩擦によって合わせ面が内側から溶けます。その結果、正しく行われた場合、針穴やシームテープがなく、親素材よりも強力な分子レベルの結合が得られます。

フロアでは、サイクルは一定の順序で実行されます。

1. 位置— パネルは電極間に完全に平らに配置され、重なり幅が一定になります。
2. クランプ— スタックに強い空気圧がかかります。
3. 元気を与える— RF フィールドは、設定された時間 (通常は数秒) 印加されます。
4. ヒューズ— 内部の熱により、圧力がかかると合わせ面が溶けます。
5. 加圧下で冷却する— 縫い目が固まるまでプレスは閉じたままになります。このステップを急ぐことはできません。
6. リリースと検査— パーツが先に進む前に継ぎ目がチェックされます。

報道機関で何が間違っているのか

• 冷間溶接— サイクルが急ぐか、電源が間違っている場合、圧力がかかりますが、スタックの中心は温度に達しません。縫い目はきれいに見えますが、後で剥がれます。予熱と適切な滞留時間を確保することで、それを防ぐことができます。
• 汚染— TPU 表面に浮遊するシリコーンまたは離型剤が結合化学を破壊し、検査では目に見えない欠陥を引き起こします。清潔なツールと管理されたエリアが重要です。
• アーク放電- 汚れた工具や絶縁が不十分な工具はアーク放電を起こし、金型と材料の両方を損傷する可能性があります。バッファ層ときれいな電極がそれを防ぎます。
• 不均一な圧力— エネルギーと力が均等に分散されるように電極を調整するか、縫い目の一端が不十分になるように調整する必要があります。
• 一貫性のないパラメータ— 文書化されたSOPと各生産実行前の溶接テストにより、数千台のユニットで結果を再現できるようになります。

ステップ 6: ストラップ アンカー — スリング固有のステップ

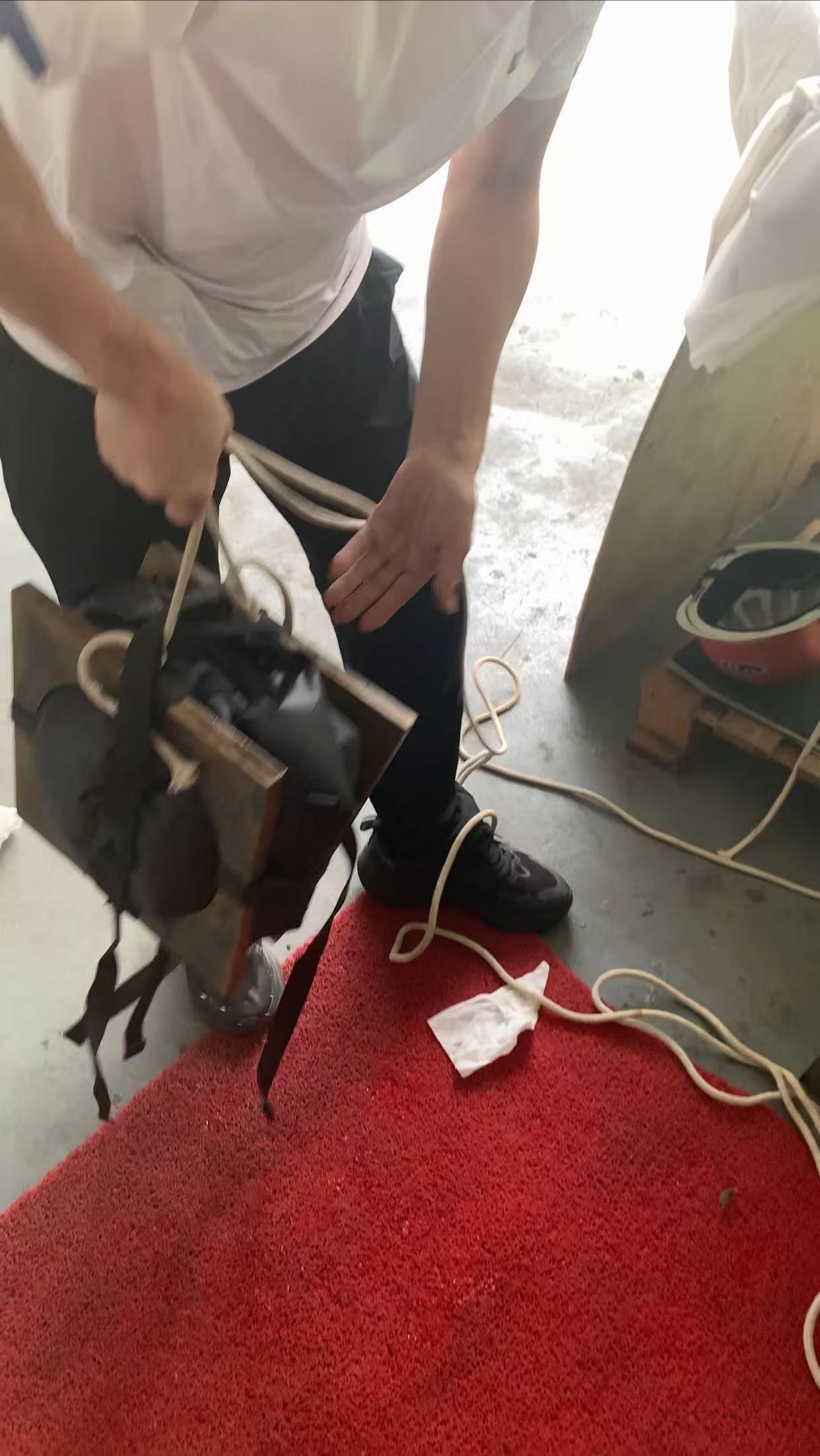

スリングでは、荷重全体がストラップ取り付けポイントを通過するため、ストラップ取り付けポイントがこのカテゴリの特徴的な製造ステップとなります。重要な点は 2 つあります。アンカーは、単一ストラップの荷重経路に十分な強度を備えている必要があり、もう 1 つは防水バリアを侵害してはなりません。アンカーパッチをシェルに溶接することで、ストラップを縫い付けると穴が開いてしまう箇所でもバリアを連続的に保ちます。その後、アンカーは目視で判断されるのではなく、荷重とジャークのテストが行​​われます。ストラップの破れはスリング カテゴリで最も有害な苦情であり、設計の問題である前に製造上の問題です。

ステップ 7: クロージャーの取り付け

クロージャは、もう 1 つの高リスク インターフェイスです。気密ジッパーは、生地からジッパーテープまでシールが連続的に流れるように、ボイドのない接着剤でパネルに溶接する必要があります。その接合部に隙間があると、圧力がかかると漏れ経路になります。ロールトップ デザインでは、上部セクションが溶接および強化されているため、繰り返しの折りたたみにも耐えられ、バックル ウェビングはストラップ ポイントと同じ方法で固定されています。 2 つのシステム間のトレードオフは、ガイドで比較されています。OEMプロジェクト向けのロールトップvs防水ジッパーキャンプバッグ.

ステップ 8: 組み立て、ハードウェア、ブランディング

密閉されたボディが完成したら、バックル、D リング、ラッシュ ウェビング、パッド入りストラップ、通気性のあるバック パネル、内部ディバイダーなどの残りのコンポーネントが続きます。ブランドはシルク スクリーン、ホットプレス、または溶接されたロゴによって適用されます。また、シェルは密閉されたバリアであるため、どのようなブランド方法であっても穴を開けてはなりません。梱包は購入者の仕様に従います: ポリ袋、下げ札、ケアカード、バーコード、内箱およびマスターカートン。

ステップ 9: テストと品質ゲート

品質は最後に 1 回チェックされるのではなく、3 段階でゲートされます。

• IQC- 入荷した生地、ジッパー、バックル、ウェビングを、色の違いと堅牢度とともに、署名されたカラーカードと照合します。
• IPQC— 切断公差、溶接の完全性、アンカーアセンブリ、およびクロージャの取り付けがバッグの製造時にライン上でチェックされます。

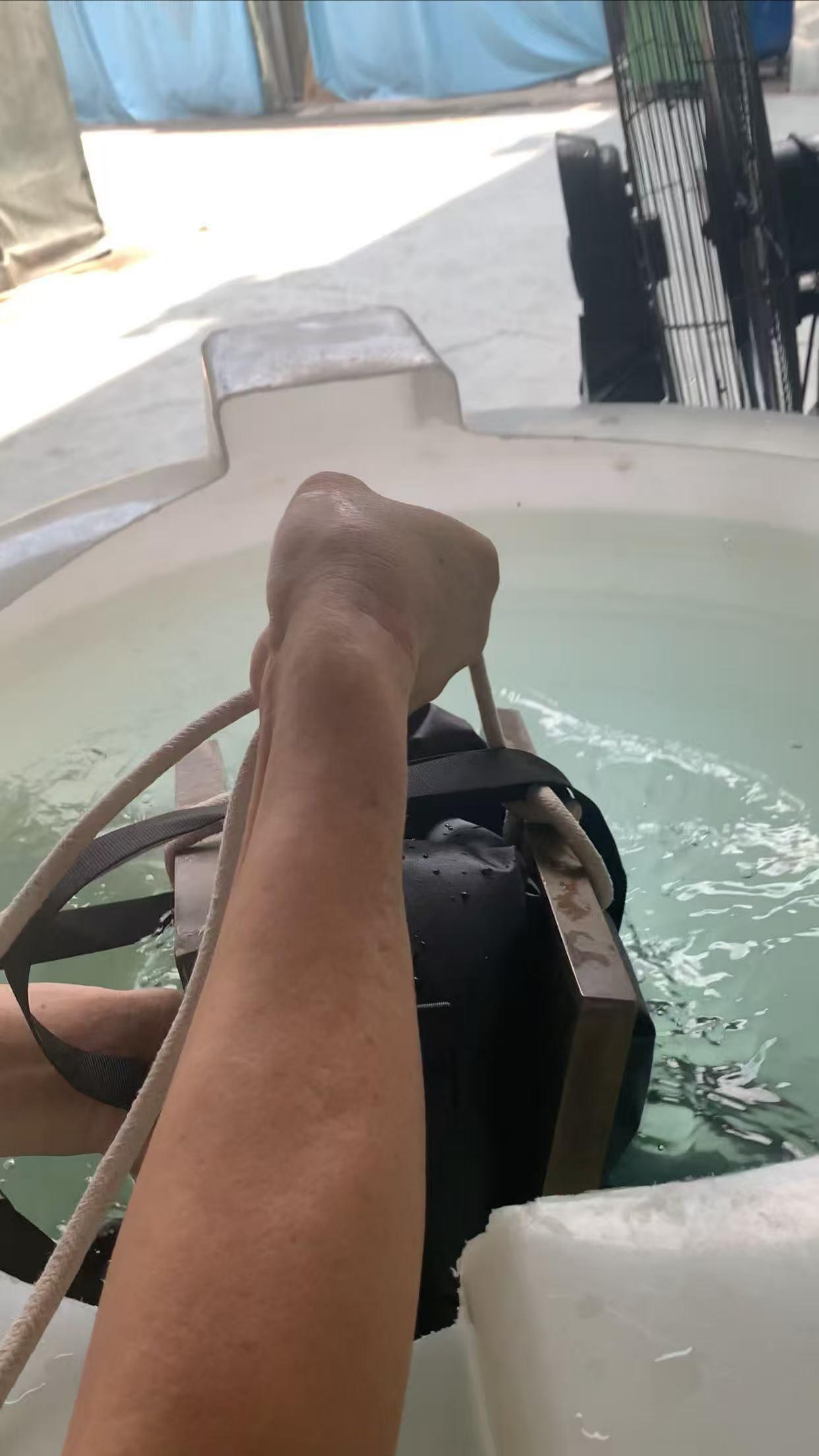

• OQC— 2.5/4.0 での AQL サンプリング、完成したバッグの実際の水没テスト、署名済みの金サンプルとの比較、SGS または QIMA 検査が利用可能です。

このサポート ラボ スイートでは、溶接接着および剥離強度、1,500 サイクル以上の負荷テストとストラップ アンカーへのジャーク負荷、3,000 回までのジッパー サイクル、摩耗、引張、塩水噴霧、耐変色性、および色差をカバーしています。密閉されたメインコンパートメントは、生地の数字から推測されるのではなく、完成したバッグ上で証明された、検証済みの IPX7 (1 メートルで 30 分間) までの等級に評価されています。

これがデザインブリーフに何を意味するか

• 溶接可能な材質を指定してください- PVC または TPU コーティングされた生地。溶着不可能な生地は強制的に縫製され、防水性が失われます。
• 溶接しやすい形状を保つ— 緩やかな半径ときれいな継ぎ目は、タイトなコーナーや収束した継ぎ目よりも安定して溶接されます。
• ツールの予算— カスタム形状にはカスタム金型が必要であり、独自のリードタイムとともに別途見積もられます。
• ストラップアンカーの詳細— 構造、幅、パッド、調整範囲、可逆性。ここがスリングの失敗点です。
• 評価を数字で表す— 完成品の浸水テストを実施し、どのポケットが密閉されているか、耐水性があるかを宣言します。
• 改訂を許可する— およそ 2 回のカウンターサンプルラウンドが予想されます。ワークフローとタイムラインは、OEM防水スリングバッグサプライヤーガイド。

製品の基本

Sealock's の溶接バッグ防水スリングバッグラインは、カスタム プロジェクトの開始点としては同等であり、どれも他のものよりも上位にランクされることはありません。ブランドは、それらのいずれかから開始することも、白紙のシートから開始することもできます。

制作規約

よくある質問: スリングバッグの製造

Q: なぜ私たちが選択した生地を溶接できないのですか?
A: 高周波溶接は、PVC、TPU、ナイロン、PET、EVA などの極性熱可塑性プラスチックにのみ機能します。無極性の生地は現場では融着しないため、縫製する必要があり、真の防水性は失われます。

Q: 冷間溶接とは何ですか?また、それを回避するにはどうすればよいですか?
A: 圧力が加えられたものの、素材の中心が温度に達しなかった縫い目。外観は許容範囲内ですが、使用中に剥がれます。正しい予熱、滞留時間、および加圧下での冷却は、各実行前のテスト溶接と文書化されたパラメータによって裏付けられ、この問題を防止します。

Q: カスタム形状にツーリング料金がかかるのはなぜですか?
A: すべての溶接形状には、RF エネルギーをシーム パスに沿って誘導するためのカスタム加工されたダイが必要です。これは 1 回限りの費用であり、別途見積もられます。また、最初のサンプルが作成されるまでのリードタイムが追加されます。その後、繰り返しの注文に再利用されます。

Q: ストラップがバッグから破れるのを防ぐにはどうすればよいですか?
A: アンカー パッチはシェルに溶接されているため、バリアは連続した状態を保ち、荷重経路は縫い付けられるのではなく設計され、QC で荷重およびジャーク テストで検証されます。

Q: 溶接した縫い目は本当に縫い目よりも強いのでしょうか?
A: 防水性については、決定的に重要です。針穴がなく、分子結合が母材自体よりも強力です。ステッチの縫い目はテープに依存しており、時間の経過とともに浮き上がります。

Q: バッグのデザインによって作りやすさは変わりますか?
A: はい。長くて緩やかなシームは、タイトなコーナーや収束シームよりも安定して溶接されます。溶接性を考慮した設計を事前に検討し、品質と歩留まりの両方を向上させる調整を提案します。
