1. RF溶接とは何ですか?

RF 溶接 (高周波 (HF) 溶接または誘電溶接とも呼ばれます) は、外部熱、接着剤、または機械的固定ではなく、電磁エネルギーを使用して熱可塑性プラスチック材料を接合する製造プロセスです。この 2 つの用語は、業界の慣習では同じ意味で使用されます。基礎となる物理学は同一です。

RF 溶接の際立った特徴は、熱がどこから発生するかです。従来のヒートシールでは、熱エネルギーが材料表面に加えられ、内部に伝導されます。 RF 溶接では、電磁場が材料に浸透し、内部から分子レベルで熱が発生します。この内部加熱により、ほとんどの場合、接合部の両側のベース ファブリックよりも強力な接着が生成されます。

この技術は 1940 年代から工業的に使用されており、当初は PVC ベースの医療および包装用途に使用されていました。柔軟性、環境コンプライアンス、長期的なパフォーマンスが重要となる製品カテゴリー全体で PVC に代わって TPU が採用されるようになり、高級アウトドア用品製造における採用が加速しました。現在、RF 溶接は、表面の飛沫耐性だけでなく、持続的な静水圧下での保持が必要な防水製品の標準的な工法となっています。

一般的な製品アプリケーションには次のものがあります。

• 水中ドライバッグと防水バックパック
• 漏れ防止ソフトクーラーと断熱キャリア
• インフレータブル屋外構造物
• 防水医療輸送用梱包材
• 軍事および戦術装備ケース

2. RF溶接の仕組み

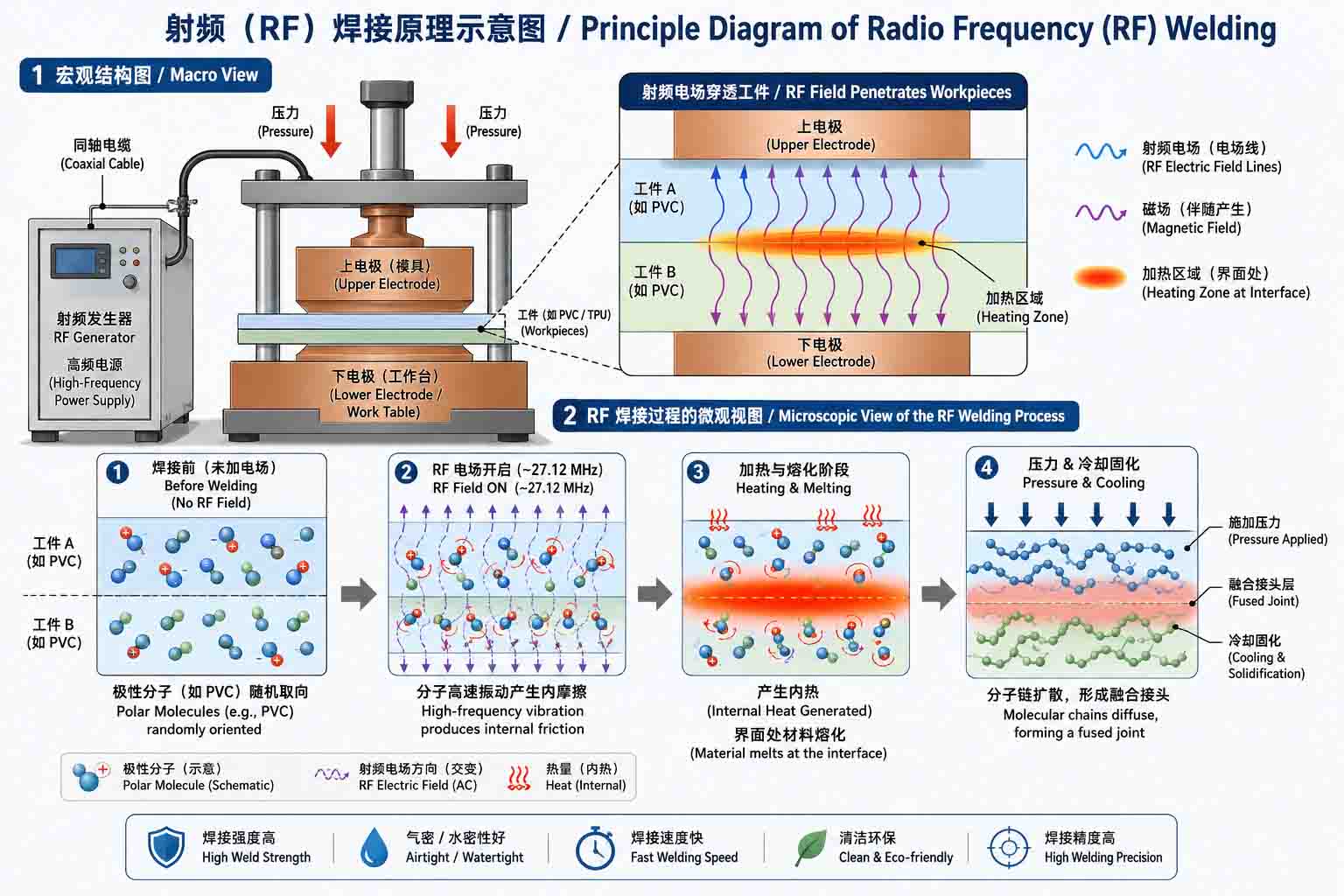

RF 溶接装置は、2 つの金属電極 (ダイまたはプラテンと呼ばれる) 間に高周波交流 (通常は 27 MHz ～ 40 MHz で、27.12 MHz が最も一般的な工業用周波数です) を流すことによって動作します。溶接する材料はこれらの金型の間に配置されます。

極性分子構造を持つ熱可塑性材料が急速に交流する電磁場にさらされると、その分子は場の振動ごとに再整列しようとします。 27.12 MHz では、これは 1 秒あたり約 2,700 万回の再調整試行を意味します。この分子の動きによって生じる摩擦により、表面ではなく、溶接部の材料の厚さ全体に均一に熱が発生します。

同時に、プレスは制御された空気圧を金型に加え、材料層を一緒に圧縮します。内部温度が材料の融点に達すると、界面の層が溶けて分子レベルで混ざり合います。 RF エネルギーが除去され、持続的な圧力下で材料が冷却されると、2 つの層は 1 つの連続した材料になります。接着や縫い合わせではなく、融合されます。

この内部発熱には、表面に熱を加える方法に比べて、いくつかの実用的な利点があります。

• 接合は表面から内部に進むのではなく、溶接ゾーン全体にわたって均一に形成されます。
• 電極自体が溶融温度に達する必要がないため、外面が焦げたり変形したりする可能性が低くなります。
• 複雑な金型形状により、曲線、コーナー、多層接合などの正確で再現性のある溶接パターンを生成できます。
• サイクル時間は短く、材料の厚さとダイの面積に応じて、溶接ごとに通常 3 ～ 15 秒です。

3. TPU が RF 溶接に特に適している理由

すべての熱可塑性プラスチックが RF 溶接に同等に反応するわけではありません。このプロセスは、極性分子構造、つまり電荷が分子全体に不均一に分布する構造を持つ材料に依存します。極性分子は、自身の配向を試みることによって交流電磁場に応答します。配向を試みると熱が発生します。

TPU (熱可塑性ポリウレタン) は、分子骨格内のウレタン結合により、自然に極性構造を持っています。これにより、RF エネルギーに対する応答性が高く、さまざまな厚さと積層構成にわたって一貫して溶接することが比較的容易になります。

RF 互換性に加えて、TPU はいくつかの材料特性を備えており、プレミアム防水アウトドア ギアに推奨される素材となっています。

他の RF 溶接可能な材料には、PVC コーティングされた生地、EVA、特定の PU フィルムなどがあります。 PVC は従来のオプションであり、簡単かつ安価に溶接できますが、可塑剤関連の規制リスクがあり、低温では脆くなります。耐久性を目的とした製品、または環境コンプライアンス要件を備えたブランドの場合、TPU が現実的な選択肢となります。

4. RF 溶接と従来のステッチング: 使用上の実際の違いは何を意味するか

RF 溶接シームとステッチシームの比較は、エンジニアリングの観点からは簡単ですが、ステッチ構造のどこでどのように故障するかを正確に把握する価値があります。なぜなら、故障モードは多くの場合遅く、実際に発生するまでは明らかではないからです。

シームテープの破損モードは特に注意が必要です。テープは、新品で中程度の条件下であれば適切に機能します。問題は、防水バッグやクーラーは中程度の環境下では使用できないことです。濡れた重いギアを詰め込み、輸送中に繰り返し曲げられ、暑い車内に放置され、時には座ったままになります。このような現実世界の荷重がかかると、テープの接着ラインが端や角で浮き始めます。層間剥離は水が浸入するまでは外側からは見えません。

RF 溶接は、この劣化経路を完全に排除します。テープの端を持ち上げたり、圧力をかけて針穴を開けたり、縫い目のストレスポイントで糸が摩耗したりする必要はありません。溶着ゾーンは保持されるか保持されないかのどちらかです。互換性のある材料で適切に実行された溶着では、周囲の生地が最初に破損するポイントを十分に超えて保持されます。

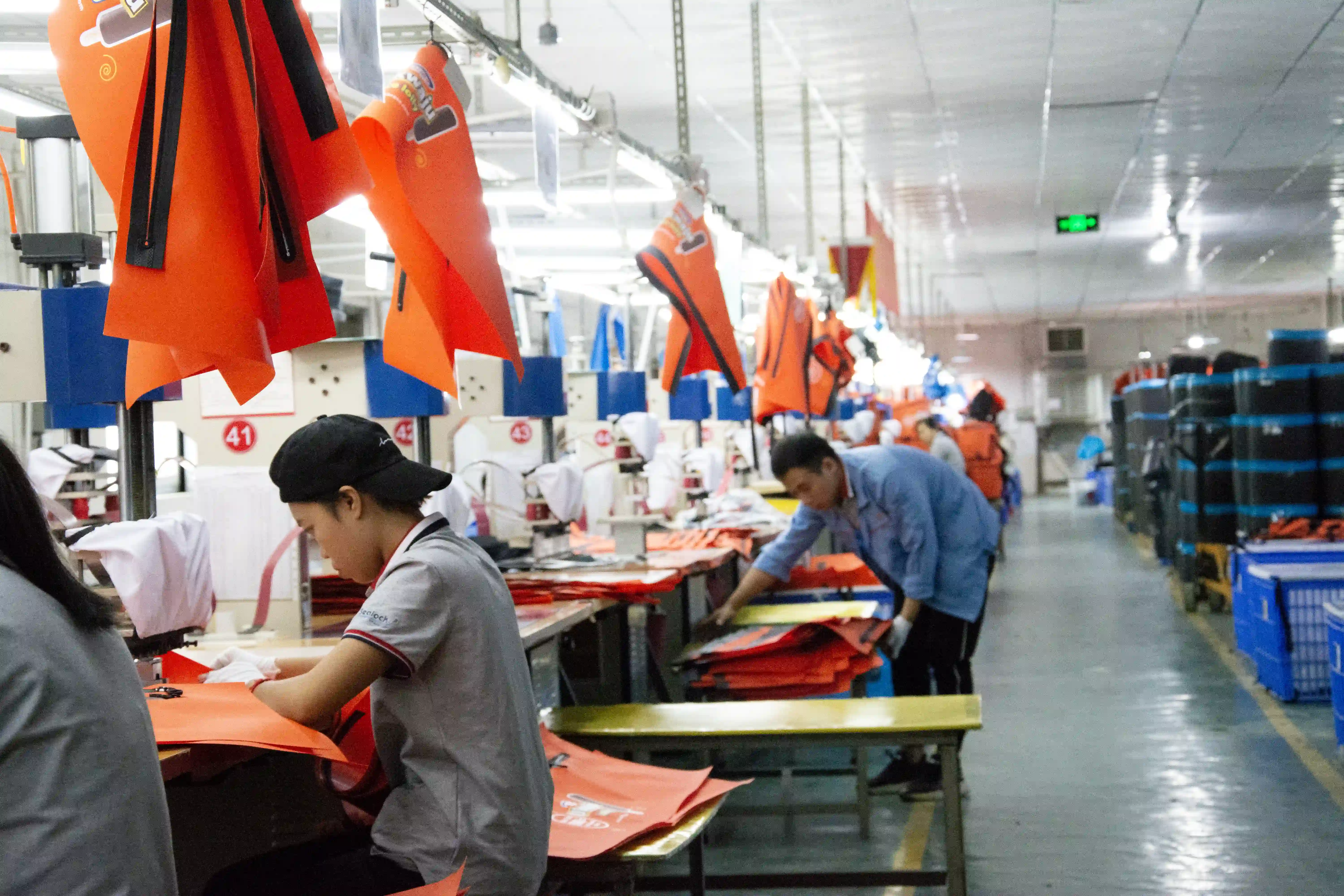

5. RF 溶接製造プロセスの段階別

ステップ 1 — 材料の準備

TPU ラミネート パネルは、CNC 切断またはカスタム ダイカット システムを使用して正確な寸法に切断されます。この段階でのパネルの精度は、下流の溶接位置に直接影響します。わずか数ミリメートルの寸法のずれでも、溶接部の位置がずれてしまいます。材料の表面には汚染があってはなりません。取り扱いによる油、切断による粉塵、保管による湿気はすべて、RF エネルギー伝達を妨げ、不完全な融合を引き起こす可能性があります。

ステップ 2 — 金型の選択と機械のセットアップ

溶接ダイスは、溶接形状を決定する成形電極です。製品構成が異なれば、異なるダイプロファイルが必要になります。パネル接合用のフラットシームダイ、湾曲したクロージャーまたは補強パッチ用の成形ダイ、大量の繰り返し溶接用のマルチキャビティダイなどです。ダイの選択は、製品に必要な特定の溶接形状に合わせて行われます。機械パラメータ (周波数、出力、プレス圧力、サイクル時間) は、特定の TPU 配合と溶接される材料の厚さに合わせて校正されます。これらのパラメータは製品 SOP に文書化されており、生産実行全体で一貫して繰り返されます。

ステップ 3 — マテリアルの配置

パネルは溶接レイアウトに従って金型内で位置合わせされます。溶接幅を均一にするためには、一貫した位置決めが重要です。ほとんどの専門的な RF 溶接セットアップでは、フィクスチャ ガイドまたはレジストレーション マークを使用して、オペレータの位置のばらつきを排除します。

ステップ 4 — RF エネルギーの活性化と圧着

プレスが閉じ、材料スタックに空気圧がかかります。 RF エネルギーは、校正されたサイクル期間中アクティブになります。内部分子加熱により、溶接界面の材料は溶融温度に達しますが、外表面は変形点未満に保たれます。この段階全体を通じて圧力が維持されます。

ステップ 5 — 加圧下での冷却

RF エネルギーはオフになりますが、プレス圧力は冷却段階を通じて維持されます。これは、低品質の製造環境では省略されることが多いステップであり、重要です。溶接部が固化する前に圧力が解放されると、溶融した材料が変形し、寸法の不一致を伴う弱い結合が生じる可能性があります。適切な冷却時間はパラメータ開発段階で決定され、サイクルの交渉不可能な部分として扱われます。

ステップ 6 — トリムと検査

溶接周囲のフラッシュ材料がトリミングされます。各溶接部は、部品が次の組立段階に移る前に、焼け跡、不完全な溶融ゾーン、または寸法のずれがないか目視検査されます。

6. シームエンジニアリング: 溶接が保持されるかどうかを決定する変数

RF 溶接は、他の要因に関係なく、一貫した機械設定によって一貫した結果が得られるプロセスではありません。シームのパフォーマンスはいくつかの変数の相互作用によって決まり、それぞれを理解して制御する必要があります。

溶接幅

溶接ゾーンが広いほど応力がより広い範囲に分散され、一般にシーム破裂耐性が高くなります。水中ドライバッグ、クーラーベースの継ぎ目、膨張ブラダーの接合部など、持続的な静水圧や動的負荷がかかる製品の場合、最小溶接幅は仕様項目であり、製造上の後付けではありません。コーナーや半径の移行部の狭い溶接部は一般的な故障の開始点であるため、金型の設計時に明確な注意を払う必要があります。

RF電力の安定性

溶接サイクル中の出力が不安定になると、内部加熱が不均一になります。視覚的なインジケーターは、高出力ゾーンの火傷跡と、他の場所の青白く溶けていない領域です。どちらも耐圧製品には使用できません。専門的な RF 溶接装置は、サイクル全体にわたって一貫した電力供給を維持します。定期的な校正検証は、責任ある機器メンテナンスの一部です。

材料の厚さと配合のマッチング

RF 溶接パラメータは、材料の厚さと TPU 配合に固有です。 0.8mm TPU フィルム用に最適化されたパラメーター セットを 1.5mm ラミネート生地に適用すると不十分な融着が生じ、逆に使用すると薄い素材が焼けてしまう可能性があります。製品の実行ごとに材料の仕様が変更された場合 (生地の重量や TPU コーティングの重量が異なるなど)、パラメータは転送されると仮定するのではなく、再検証する必要があります。

よくある失敗の原因

• RF エネルギーまたはサイクル時間が不十分です:表面上は完全に結合しているように見えますが、界面が完全な溶融温度に達しないため、低圧では結合が失敗します。
• 表面の汚染:溶接界面の油、水分、または粒子状物質により、溶融が起こらなかった部分に局所的なボイドが生成されます。
• 不適切なプレス圧力:低すぎると、溶けた界面が冷却前に分離してしまいます。高すぎると材料が溶接ゾーンから押し出され、有効な接合幅が減少する可能性があります。
• 冷却中の早期圧力解放:溶接部のエッジで寸法歪みが発生し、接合強度が低下します。
• 金型の摩耗:ダイ表面が磨耗または損傷すると、不均一な圧力分布が生じ、ダイ表面全体の溶接品質の変動につながります。

7. ソフトクーラー製造におけるRF溶接

ソフトクーラーは、静水圧要件 (ライナーが漏れることなく水を保持する必要がある)、熱要件 (湿気の浸入によって断熱システムが損なわれてはならない)、および衛生要件 (内面が洗浄可能でカビ耐性がなければならない) を組み合わせているため、シームエンジニアリングにおいて特に要求の厳しい用途となります。

ステッチ入りソフトクーラーでは、内装ライナーと断熱フォーム層の間の継ぎ目が湿気の通路となります。溶けた氷水は針穴を通って浸透し、ライナーとフォームの間に蓄積し、そこで排出したり乾燥したりすることができません。数週間にわたって定期的に使用すると、持続的な臭気とカビの発生が発生し、調達担当者はこれを従来のサプライヤーの製品品質に関する最大の苦情として常に認識しています。

RF 溶接はこの経路を構造的に排除します。 RF 溶接ソフトクーラーの内部ライナーは単一の防水槽であり、継ぎ目の隙間、針穴、テープの端はありません。溶けた氷水はライナー内に留まり、注ぎ出すか拭き取ることができます。断熱層は製品の耐用年数を通じて乾燥した状態を保ちます。

RF 溶接ソフトクーラー構造のさらなるパフォーマンス上の利点:

• 気密な内部チャンバーにより対流熱交換が減少し、氷の保持期間が直接的に向上します。
• 滑らかで非多孔質の TPU 内面は食品グレードの接触基準を満たし、微生物の増殖を防ぎます。
• HF 溶接補強パッチにより、一次防水膜を貫通することなく D リングとハンドルを取り付けることができます。
• 防水ジッパー開閉システムを統合して溶接本体を補完し、アクセス ポイントの気密性能を維持できます。

8. RF溶接製品の臨床試験と品質管理

RF 溶接構造の信頼性は、それを検証する QC プロセスによって決まります。目視検査は必要ですが十分ではありません。継ぎ目は表面では完全に溶けているように見えますが、内部には圧力がかかると破損する空隙が含まれていることがあります。防水 RF 溶接製品のプロフェッショナル グレードの QC には、いくつかの異なるテスト プロトコルが含まれます。

空気圧（静水圧）試験

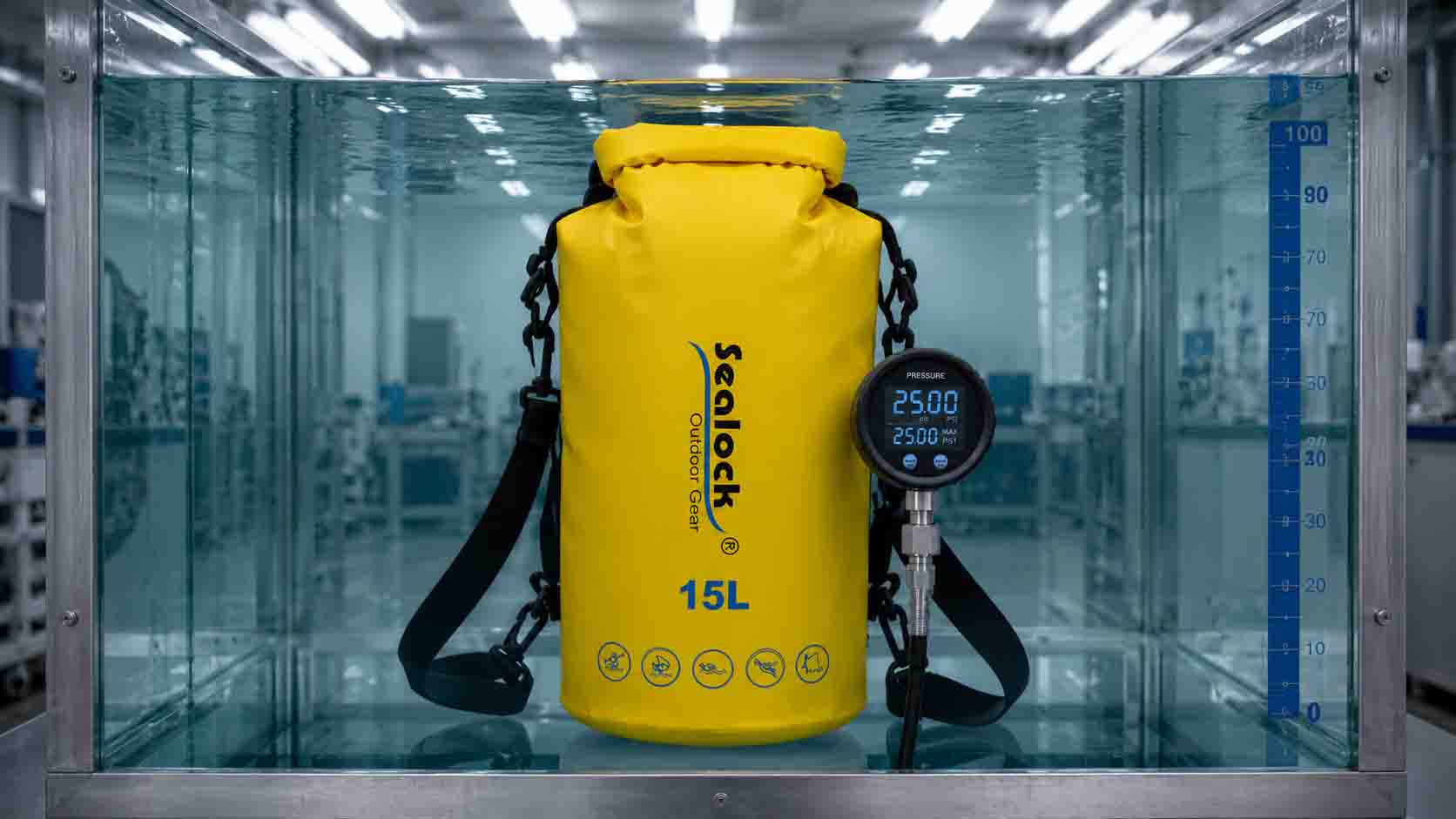

耐圧製品の縫い目の完全性を最も直接的にテストします。完成したバッグまたはクーラーは、指定された内圧 (過酷な海洋および潜水用途の標準は 1.0 Bar) まで膨張され、その圧力で規定の期間保持されます。バッグを石鹸水に浸すか、石鹸水で観察して、継ぎ目や閉鎖点でのマイクロバブルの放出を検出します。排出ガスがないことが合格条件です。この試験では、静水圧性能と耐噴出性の両方を同時に確認します。

水浸試験

製品は、指定された深さで指定された時間浸漬され、湿気の浸入が内部で検査されます。このテストでは、静的空気圧テストでは検出可能な気泡が発生しない可能性があるが、実際の浸水条件下では水の浸入が可能となる微小漏れポイントを特定します。

シームバースト試験

溶接部が破壊される圧力を測定する破壊試験。破裂圧力は製品仕様の最小値と比較されます。仕様を下回る結果は、生産を続行する前に診断して修正する必要があるプロセス パラメータの問題を示しています。バーストテストは通常​​、個々のユニットではなく、各生産実行からのサンプルセットに適用されます。

コールドフレックス試験

周囲温度では良好に機能する溶接部でも、特に材料配合や冷却パラメータが寒冷地での使用に最適化されていない場合、低温では脆性破壊点になる可能性があります。コールドフレックス試験では、サンプルを-20℃または-30℃までの温度で繰り返し曲げて溶接し、寒冷地での現場での使用の熱的および機械的条件下で継ぎ目が完全性を維持していることを検証します。

促進耐候性試験

紫外線、高湿度、塩水への曝露サイクルを使用して、圧縮された実験室時間で数年にわたる海洋使用をシミュレートします。このテストは、製品全体ではなく溶接ゾーンのサンプルに適用され、TPU コーティングの接着力、溶接接着の耐久性、および長期の環境ストレス下での寸法安定性を評価します。

9. 一般的な RF 溶接製品の用途

防水アウトドアギア

• 水中ドライバッグ（ロールトップとジッパー開閉）
• 防水バックパックとダッフルバッグ
• カヤックとラフティングのウエストパック
• オートバイのテールバッグと防水パニア

ソフトクーラーと断熱キャリア

• 漏れ防止ソフトクーラーバックパック
• 海水魚クーラーバッグ
• 医療サンプルとワクチンの輸送用クーラー
• 業務用コールドチェーン配送バッグ

産業および戦術製品

• インフレータブル屋外シェルターおよび構造物
• 防水機器のカバーとケース
• 軍用仕様のタクティカル ドライ バッグ
• 防水医療用包装および封じ込め
