高周波溶接とは何ですか?

RF 溶接 (高周波溶接または HF 溶接とも呼ばれます) は、糸、接着剤、表面熱ではなく電磁エネルギーを使用して熱可塑性プラスチック材料を接合する製造プロセスです。 TPU などの互換性のある材料が高周波電磁場にさらされると、材料内の極性分子が急速に振動し始めます。その分子の動きによって材料の内部から外部に向かって熱が発生し、制御された空気圧の下で接合界面の 2 つの層が一緒に溶けて単一の連続構造に融合します。

RF エネルギーが取り除かれ、持続的な圧力下で材料が冷えると、溶接は永久的になります。従来の意味での継ぎ目はなく、2 つの別々の素材が 1 つになっているだけです。糸も針穴も、何かを固定するテープもありません。

この技術は、水中ドライバッグ、漏れ防止など、要求の厳しいさまざまな用途で使用されています。ソフトクーラー、インフレータブル屋外構造物、防水医療輸送パッケージ、軍用グレードの戦術装備。これらの用途に共通するのは、継ぎ目の破損、つまり漏れが不便なだけでなくコストが高くついたり危険な状況に対する不耐性です。

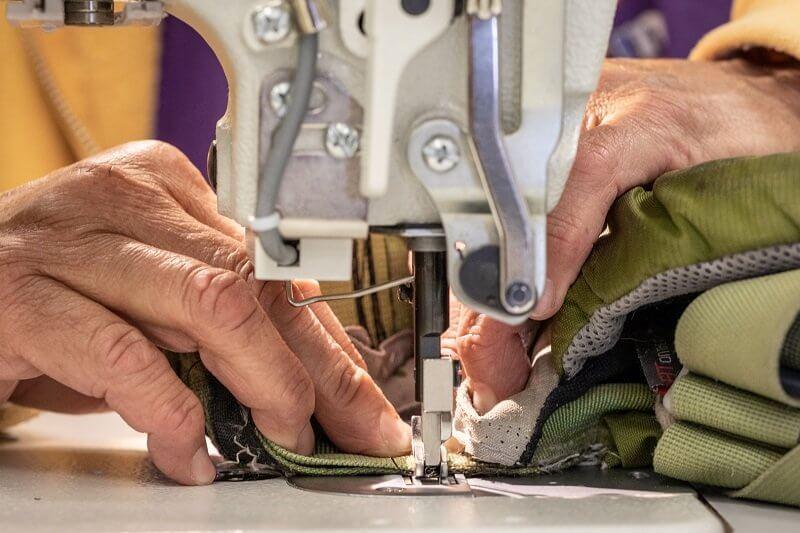

トラディショナルステッチとは何ですか?

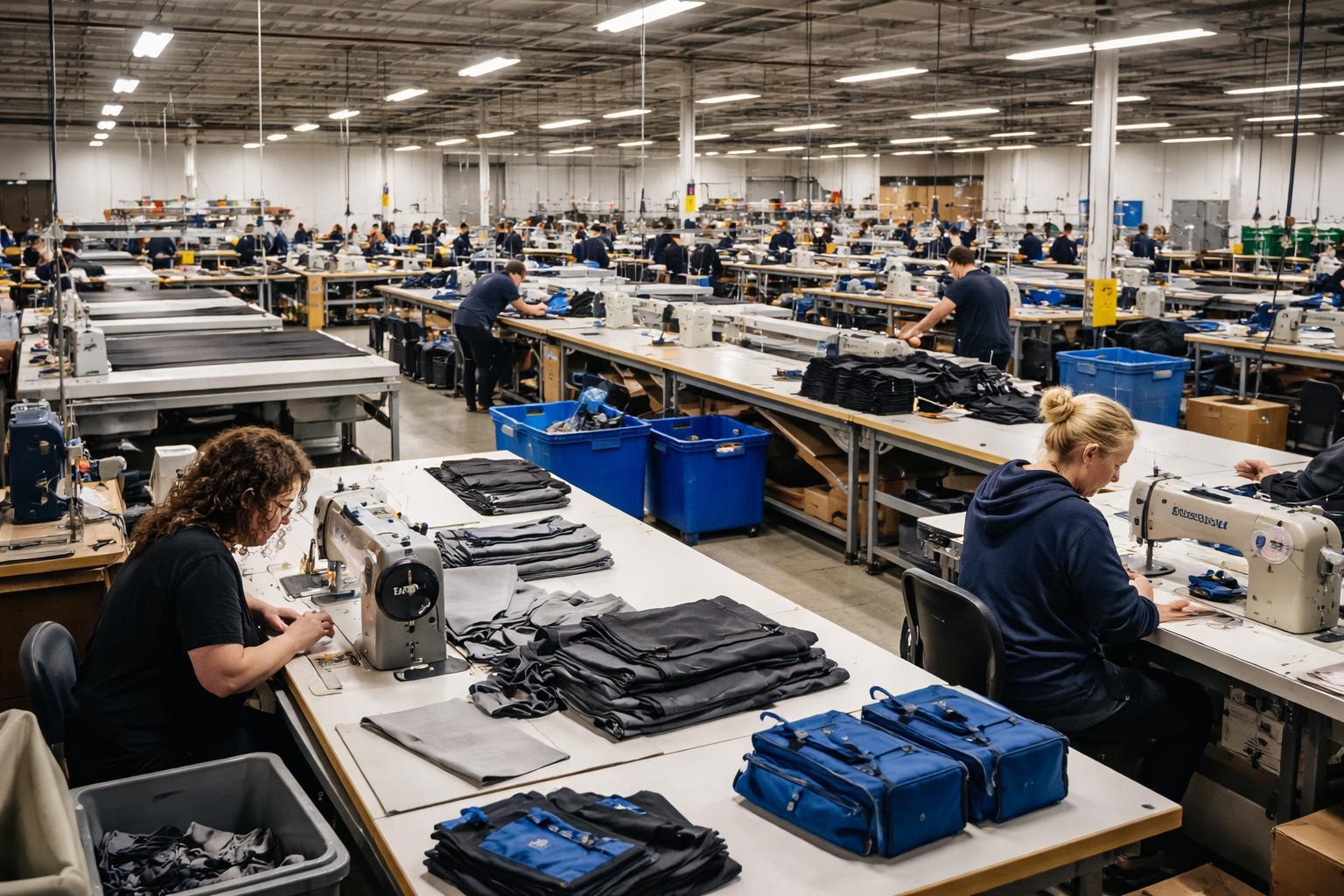

工業用ステッチでは、材料を機械的に接合します。針が糸を運ぶ生地の層を通過し、パス間でロックしてパネルを一緒に保持します。これは、1 世紀以上にわたって繊維製造の根幹を成してきた、成熟した非常に柔軟なプロセスです。ほとんどの布地製品 (アパレル、一般的なかばん、通気性の高いハイキング用品) に適しており、生産の柔軟性とコストの点で大きな利点があります。

防水用途に特有の問題は構造上避けられないもので、針が防水生地を通過するたびに穴が開いてしまいます。標準密度で 1 メートルのステッチを行うと、このような穴が何百も作成されます。一つ一つの穴は小さいです。これらは集合的に、製品のすべての縫い目ラインに沿って防水膜を通る連続した経路を形成します。

メーカーはシームテープ、防水コーティング、シーラントでこの問題に対処しています。これらの解決策は、ある程度までは機能します。縫製品を適度な条件下で「耐水」から「実用防水」に引き上げることができます。しかし、プロセスのステップが追加され、コストが増加し、テープの剥離やコーティングの摩耗といった独自の故障経路が発生し、継続的な使用と圧力の下では問題が生じます。

2 つの方法で材料を接合する方法: 構造の違い

これら 2 つの工法の違いは、応力が継ぎ目のどこに存在するかによって決まります。

ステッチ構造では、縫い目にかかる機械的負荷は、素材に開けられた一連の穴を通る糸によって支えられます。ほとんどの場合、糸は生地よりも細く、強度が低くなります。各ステッチ穴は応力集中点であり、生地に穴が開けられ、負荷がかかった状態で繰り返される屈曲によって徐々に拡大する場所です。これが、ステッチされた縫い目がこのような形で失敗する理由です。通常は荷重集中が最も高いコーナーまたは取り付け点から始まり、応力点で段階的に失敗します。

RF 溶接構造には穴もネジ山もありません。継ぎ目にかかる負荷は、材料の連続層に溶け込んだ溶接領域全体に分散されます。適切に実行されたウェルド ゾーンは、通常、周囲のベース ファブリックの引張強度と同等かそれを上回っています。これは、破壊的引張試験では、ウェルド ラインが崩れる前にベース ファブリックが裂けることを意味します。発生時の故障モードは異なり、通常は製品の耐用年数の後半で発生します。

特に防水性能に関しては、その違いは二項対立です。RF 溶接された継ぎ目には水が浸入する固有の経路がありません。定義上、ステッチされた縫い目は機能します。問題は、これらの経路がどの程度適切にカバーされるかだけです。

防水性能: ギャップが最も測定しやすい場所

小雨や短時間の水しぶきなど、静的な低気圧条件下では、テープでしっかりと固定されたステッチと RF 溶接されたシームのパフォーマンスの違いは、すぐには明らかではない場合があります。どちらもそのような状況で水の浸入を防ぐことができます。条件がより厳しくなると、そのギャップは明らかになります。

互換性のある材料の RF 溶接シームは、漏れなく 1.0 Bar (10 メートルの水柱の静水圧に相当) まで圧力テ​​ストできます。これは、本格的な水没、急流からの水圧、岩に押し付けられたりパドラーが座ったりするカヤックバッグの動的荷重をカバーします。溶接は保持されるか保持されないかのどちらかであり、高品質の TPU で適切に実行された溶接は確実に保持されます。

シームテープで縫い合わせた縫い目では、通常、その圧力の数分の一で漏れが発生し始めます。具体的な故障点は、テープの品質、アプリケーションの一貫性、製品の使用サイクル数によって異なりますが、実際の条件下でのステッチ構造の現実的な範囲は 0.1 ～ 0.3 Bar です。それを超えると、テープの接着端が持ち上がり、水がその下の針穴を見つけます。

実際的な意味: 水中用として販売されているもの、海洋環境で使用される製品、またはバッグの中身が濡れていることが重要な用途の場合、シームテープで縫い合わせた構造は信頼性の高い長期的な解決策ではありません。時折の飛沫防止で十分な軽度の屋外使用の場合は、多くの場合、これで十分です。

長期にわたる耐久性: 各縫い目の種類がどのように経年変化するか

アウトドア用品は一度使ったら終わりです。長年の定期的な使用により、詰め込まれ、圧縮され、折り畳まれ、紫外線にさらされ、塩分に浸され、温度サイクルが繰り返されます。この応力が継ぎ目部分に蓄積される様子は、工法によって異なります。

RF 溶接の継ぎ目は、ステッチ構造に影響を与える特定の劣化経路を経ることなく老化します。糸がほつれたり、縫い穴を開けたりする必要がなく、冷水と暖かい日光の間を移動するバッグの繰り返しの膨張と収縮によってテープの接着剤が剥がれる心配もありません。製品が新しいときに圧力テストに合格した溶接部は、母材が物理的に損傷していないと仮定すると、通常は数年後も合格します。

ステッチの縫い目は、目立たなくなるまで目に見えない形で経年変化していきます。糸が少しずつほつれます。繰り返しの曲げ応力により、防水膜のステッチ穴がわずかに拡大します。新品の製品では完璧に見えたシームテープが、紫外線にさらされたり熱サイクルが続いたりすると、角や端が浮き上がり始めます。これらの変化はいずれも劇的なものではなく、累積的なものです。その結果、製品は寿命の早い段階では適切に機能しますが、使用が蓄積するにつれて徐々に機能が低下し、障害が発生して劣化が明らかになります。

製品の品質を売りにし、それを保証で裏付けるブランドにとって、この老化の軌跡は直接的な商業的影響を及ぼします。防水製品の返品や保証請求は、生地の欠陥ではなく、縫い目の欠陥に集中しており、根本的な原因はほとんどの場合、構造方法にあります。

外観: 縫い目が製品について何を伝えるか

これは、技術的な比較で思われるよりも重要なカテゴリです。

RF 溶接の継ぎ目は面一で滑らかで、幾何学的に正確です。ウェルドラインはかさばらず、生地の折り目が発生せず、ステッチの糸張力の変化に伴う視覚的な不規則性もありません。その美的結果は技術的かつ意図的であると考えられ、プレミアムな屋外または戦術的なスペースに配置される製品に適しています。

ステッチされた縫い目は魅力的ではありませんが、読み方が異なります。ライフスタイル バッグ、ファッション性の高いバッグ、または手作りのテキスタイルの品質がブランド アイデンティティの一部である製品の場合、ステッチは美的な選択として最適です。防水性能とエンジニアリング品質を売りにしている製品の場合、目に見えるシームテープで縫い付けられた外装は、ポジショニングを損なう可能性のある何かを伝えています。

アウトドア用品市場の経験豊富なバイヤーは、全体的な製造品質の代用として縫い目の構造を使用することに熟達しています。相関関係が維持される傾向があるため、不合理ではありません。

生産コスト: 実際の比較が微妙になる箇所

この比較を端的に言えば、ステッチの方が安いということです。それはユニットレベルでも設備投資レベルでも同様です。 RF 溶接には、特殊な機械、プロセス固有の工具 (溶接形状ごとに金型)、および溶接パラメータの設定および維持方法を理解したオペレーターが必要です。ステッチ装置ははるかにアクセスしやすく、オペレーターの訓練は容易で、プロセスは複雑な 3 次元形状をより柔軟に処理できます。

比較のより完全なバージョンでは、生産の下流で何が起こっているかが説明されています。

RF 溶接構造は、正しく実行されると、継ぎ目の故障率が低く、生産工程全体にわたって一貫した結果が得られます。製品は防水仕様を維持したまま市場に出荷され、製品の耐用年数が続くまでその仕様を保持し続けます。縫い目の破損に対する保証請求は低額です。返品率は低いです。

シームテープを使用したステッチ構造では、テープの貼り付けの一貫性、サプライヤーのバッチ間でのテープの品質、コーナーカバーに対するオペレーターの注意など、ばらつきが大きくなり、その結果として生じる不具合は、製品が 1 ～ 2 シーズン現場で使用された後に現れる傾向があります。その頃には、コストは製造から保証履行、顧客サービス、ブランドの評判に移っています。

製品の品質が重要な位置付け要素である高級アウトドア市場​​に販売するブランドの場合、この下流コストの計算は通常、初期製造コストがより高いにもかかわらず、RF 溶接構造を支持して解決されます。価格が主な競争軸である予算重視の製品の場合、ステッチは依然として合理的な選択です。

材料の互換性: RF 溶接できるものとできないもの

RF 溶接は、材料内の極性分子を励起することによって機能します。つまり、励起する極性分子構造を持つ材料にのみ機能します。 TPU、PVC、EVA などの熱可塑性プラスチック、および特定の PU コーティングされた生地は RF 互換性があります。天然繊維 (綿、ウール)、未処理のナイロン、および互換性のあるコーティングのないポリエステルは使用できません。

これが、RF 溶接構造の採用と並行して、アウトドア用品業界の TPU ラミネート生地への移行が加速している理由の 1 つです。材料の一部は、このプロセス用に設計されたものとして選択されています。

RF 互換材料のカテゴリ内でも、性能は異なります。 TPU は、寒冷地での柔軟性、耐紫外線性、PFAS フリーの配合オプション、溶接部の長期的な弾性などの理由から、一般に高級屋外用途に好まれる選択肢です。 PVC は簡単かつ安価に溶接できますが、厳しい化学基準を持つ市場では規制リスクがあり、低温では脆くなります。材料の選択と溶接プロセスのパラメーターを一緒に開発する必要があります。ある TPU 配合物ではうまく機能する溶接設定でも、別の TPU 配合物では、同じ厚さであっても不完全な融合が生じる可能性があります。

RF 溶接が標準的な手法となっている業界

RF 溶接の採用は、用途の厳しさと相関する傾向があります。継ぎ目の破損が重大であればあるほど、業界は早くから溶接構造に移行しています。

医療機器や医薬品の包装は、シールの劣化による汚染が患者の安全に直接影響するため、早期に採用されました。過酷な環境でのフィールド機器の故障は、製品の返品では適切に対応できない運用上の影響をもたらすため、軍用および戦術用機器が続きました。プレミアムアウトドアギア - ドライバッグ、水中クーラー、マリンデッキバッグ、急流用機器は、本物の防水性能に対する消費者の期待が高まり、ブランドは、本物の防水性能を備えた競合他社に対して「防水性」が常に負けていることに気づいたのと同じ方向に進んでいます。

工業用保護カバー、膨張式構造、防水安全装置がアプリケーション環境を完成させます。いずれの場合も共通するのは、製品の中核機能が、箱から出したばかりではなく、長期間および負荷がかかった状態でも維持される縫い目の完全性によって左右されるということです。

ステッチが依然として正しい選択である場合

RF 溶接は普遍的に優れているわけではなく、特定の用途に対して優れています。多くの実際のシナリオでは、ステッチが依然として実用的な選択肢です。

継ぎ目が複合曲線または狭い半径に従う必要がある複雑な 3 次元構造は、多くの場合、各形状に合わせて設計する必要がある溶接金型を使用するよりも、ステッチを使用した方がうまく実行するのが簡単です。パフォーマンス アパレルや通気性のあるハイキング パックなど、通気性が重要な製品では、機能を実現する水蒸気透過性を犠牲にすることなく、主要パネルに RF 溶接構造を使用することはできません。テキスタイルの美学が製品アイデンティティの一部であるファッションバッグやライフスタイルバッグは、多くの場合、ステッチ構造の方が見栄えが良くなります。そして、「耐水性」が本当に十分であるあらゆる用途、つまり、時折雨が降るが水没することはないカジュアルなデイパックなどの場合、RF 溶接による追加のコストと材料の制約は、性能の向上によっては正当化されません。

うまく設計された製品の多くは、両方の方法を意図的に使用しています。あ防水ドライバッグ圧力下で保持する必要がある本体とロールトップライナーには RF ウェルデッド構造が使用され、防水性能が必要とされない外側のアクセサリーポケット、ショルダーハーネスの取り付けポイント、装飾パネルの接合部にはステッチが使用され、縫製によりデザインの柔軟性が向上します。優秀なメーカーは、両方のプロセスを十分に理解しており、選択を二者択一で扱うのではなく、それぞれのプロセスが最も優れたパフォーマンスを発揮する場所に適用します。

シームの構築を間違えた場合の実際のコスト

防水製品の調達決定は、デニール数、コーティング量、材料グレードなどの生地の仕様に焦点を当てる傾向があります。これらは重要であり、購入者はそれらを評価するのが正しいです。しかし、継ぎ目構造の問題は調達中にあまり注目されないことが多く、実際の現場での失敗のほとんどはそこから発生します。

返品されるお客様防水バッグファブリックに障害が発生したという報告はほとんどありません。彼らは、製品が防水性と評価されているにもかかわらず、内部に水が漏れたり、角が剥がれたり、電子機器や食品が損傷したりしたと報告しています。ほとんどの場合、縫い目が失敗しました。そして、ほとんどの場合、継ぎ目の破損は、その工法や製品が販売された条件から予測可能でした。

経験豊富な OEM バイヤーは、サプライヤーの評価中に、溶接シームに特有の質問をすることを学びました。メーカーは溶接シームをどの程度の圧力で検証していますか?水圧試験はユニットごとまたはバッチごとに行われますか?製造工程間で材料が変更される場合、溶接パラメータはどのように文書化され、検証されますか?コールドフレックス試験は QC プロトコルの一部ですか?これらの疑問により、本物の RF 溶接能力を持つメーカーと、それを一貫して実行するためのプロセス規律を持たずにその技術を自社の能力にリストアップしているメーカーとが区別されます。

継ぎ目の構造は、製造上の脚注から製品の差別化要因に移行しました。プレミアム防水市場で競合するブランドの場合、それは想定される詳細ではなく、製品仕様に含まれます。
