当社の製造ハブの内部: 微小公差制御が高耐久防水ギアの大量出荷をどのように推進するか

耐久性の高い防水ギアの製造では、ゴールデン サンプルから 10,000 個の商業生産まで生産を拡大する段階で、ほとんどのサプライ チェーンが分断されます。上級技術者によって作成されたサンプルは、生のフロア オートメーションで実行される何千ものユニットとは異なる動作をします。 Sealock では、作業現場を安定させることでこの摩擦を軽減します。

ステップ 1: 高周波 (RF) 溶接の安定化

当社の生産ラインには、カスタマイズされたマルチキロワット RF 溶接ステーションが備えられています。各セルは、一般的な製袋工場が見落としがちな変数を管理するために調整されています。

• 誘電体の配置:溶接ホーンは、平行な精度で生地上に降下する必要があります。 600mm の継ぎ目でわずか 0.15mm の位置合わせのずれがあると、エネルギー分布が不均一になります。これにより、一方の端では微細な過剰溶接（焼けた脆いフィルム）が発生し、もう一方の端では溶接不足（弱い接着）が発生します。
• 滞留時間と圧力のインターロック:当社の機械は、RF 電流が流れる前に明示的な圧力勾配下で材料をロックする自動空気圧クランプを使用しています。電流は正確な時間枠（たとえば、500D TPU または 1000D PVC ラミネートメッシュを溶接するかどうかに応じて 2.4 ～ 3.2 秒）の間アクティブのままであり、その後、結晶構造を固化するために圧力下で強制的に冷却保持フェーズが続きます。

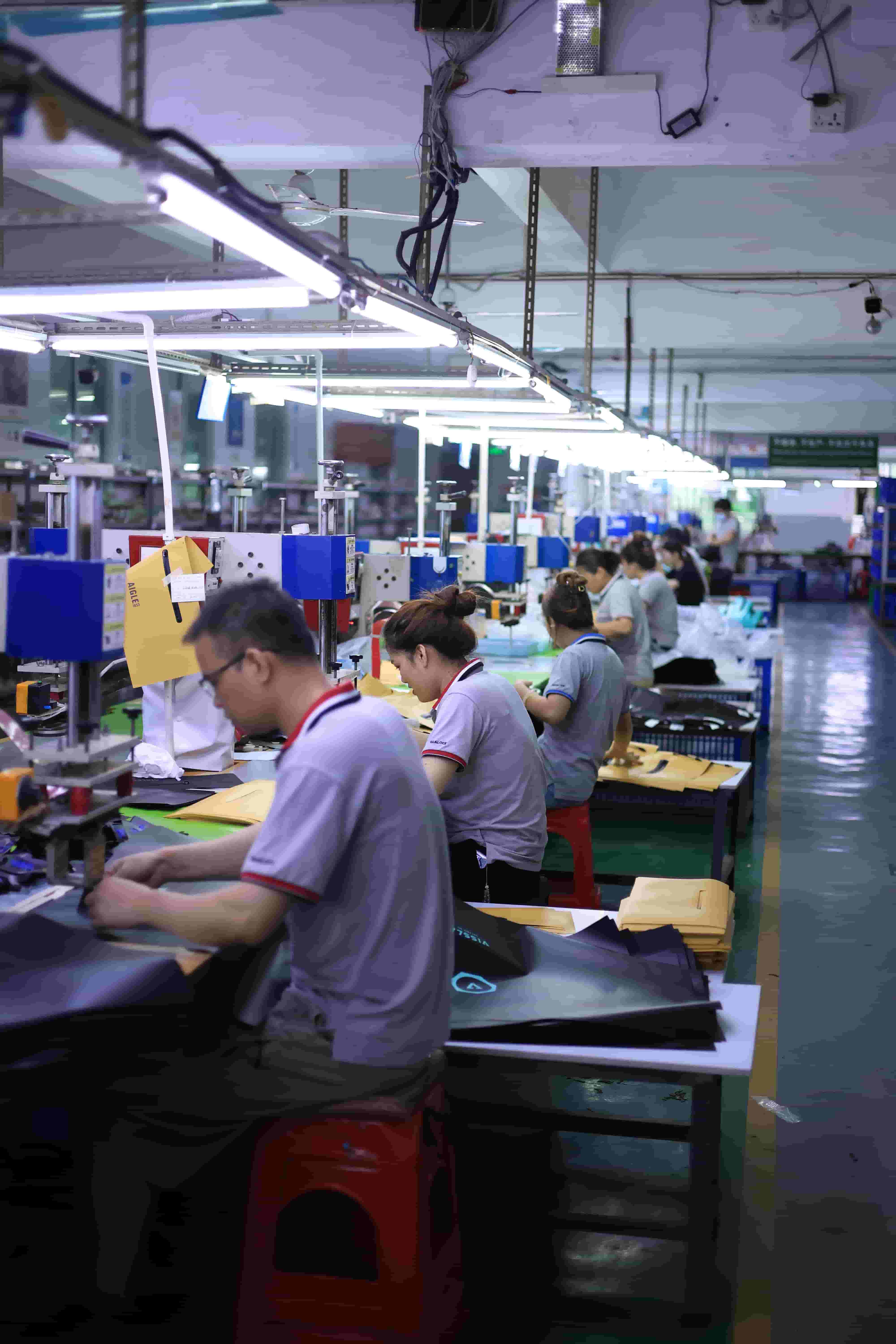

高周波溶接ステーションのインフラストラクチャ

図：「工場内には複数台の高周波ヒートシール機が設置されており、作業員は生地の調整や溶着パラメータを正確に調整しながら作業を行っています。」

ステップ 2: 複雑な形状のためのカスタム フィクスチャとモジュラー ツール

フラットドライバッグの溶接は簡単です。 3 次元のオートバイのサドルバッグ、構造化された自転車用パニア、または複雑なコーナー半径を備えた人間工学に基づいたバックパックを溶接すると、構造上の課題が生じます。平らな素材が湾曲したコーナーに接触すると、応力が集中して生地が集まり、縫い目のボイドが発生する可能性があります。

これを解決するために、Sealock の社内エンジニアリング チームは、すべてのカスタム OEM プロジェクト向けに独自の機械治具と 3D プロファイルのアルミニウム電極 (溶接ダイス) を開発しています。

• 空気圧エッジ保持治具:溶接サイクルに入る前に、生地はカスタム成形された治具に固定され、計算された張力でパネルを機械的に引っ張ります。大量の手差し給紙時の材料の滑りを防ぎます。
• 半径整合電極:コーナー溶接は、カスタム リリーフ チャネルを備えた特殊な R ツールを使用して実行されます。これらのチャネルは、TPU が溶けるときに発生する材料の変位を吸収し、縫い目が半径全体にわたって一貫した厚さと IPX7 の防水評価を維持することを保証します。

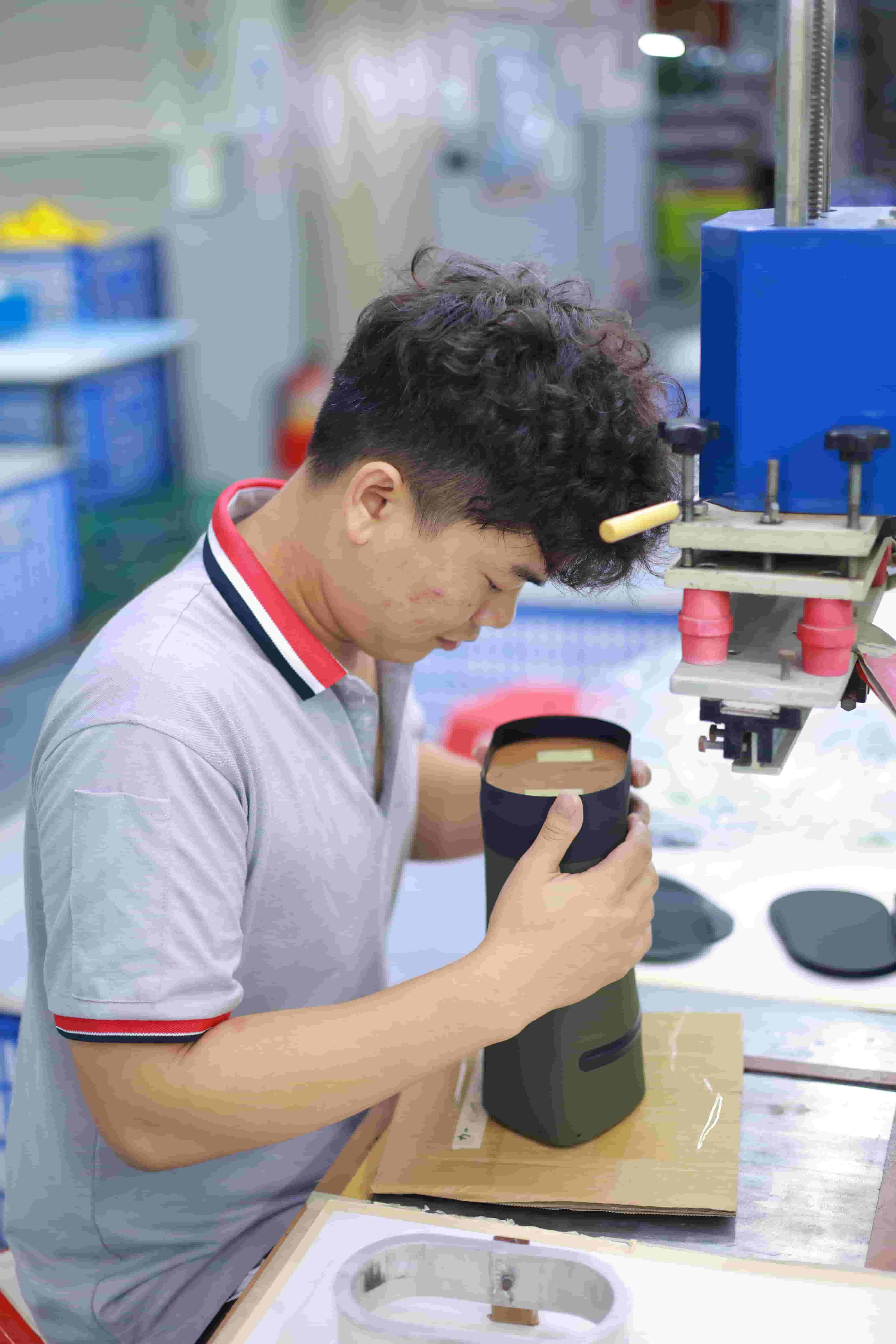

 独自のツーリングと空気圧治具

図：「三次元コーナープロテクターやオートバイパニアの曲面コーナー用の特注円弧状溶接金型と空圧加圧治具」

ステップ 3: 高効率の組み立ておよびコンポーネント準備インフラストラクチャ

頑丈な防水バッグは、単なるシェル以上のものです。耐荷重ハードウェア、二次アンカー パッチ、外部ウェビング ネットワーク、MOLLE 構成が必要です。これらのコンポーネントの統合が不十分な場合、バッグの構造的完全性が損なわれる可能性があります。

当社のサブアセンブリセクションでは、最終的な構造融合の前にモジュール式コンポーネントを準備します。耐久性の高い D リング、レーザーカットされた TPU パッチ、および Hypalon アンカーは、専用の空気圧プレス ステーションを使用して打ち抜かれ、事前に取り付けられています。コンポーネントの準備を最終的な構造溶接から分離することにより、ボトルネックを防ぎ、バッグ本体を組み立てる前に、すべての耐荷重ポイントが正確な仕様に従って溶接されていることを確認します。

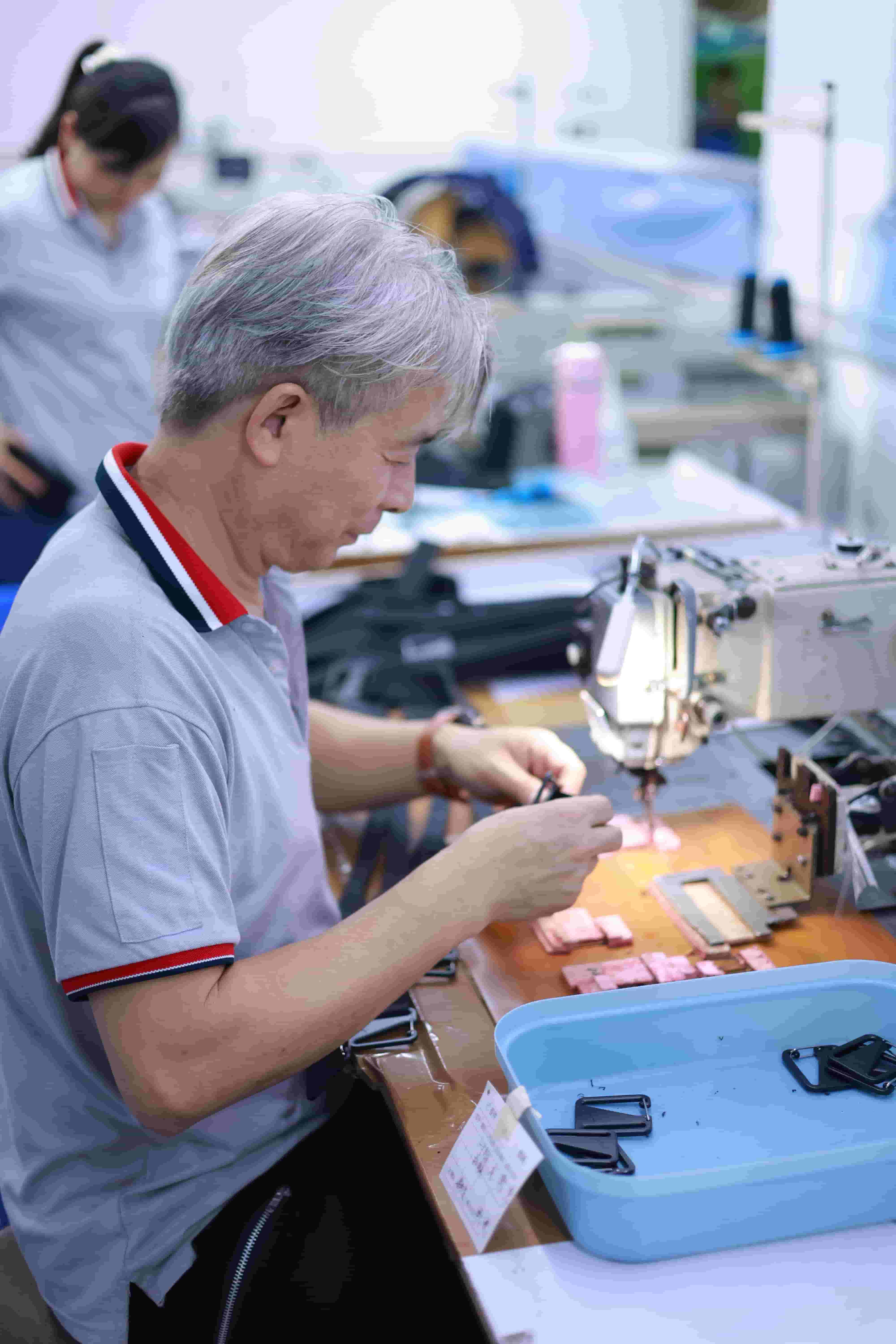

コンポーネントの統合とサブアセンブリライン

図：「作業者は、スタンピングまたはプレス装置を操作して、D リング、D リング ベース、ウェビング ストラップなどの予備部品を事前に固定し、前の生産ステップで半製品を加工します。」

ステップ 4: 運用上の清浄度とインライン品質管理

微細な塵、切削工具からの油の残留物、または溶接ライン上のねじの破片により、RF 溶接が損なわれる可能性があります。汚染物質は誘電場を乱し、アーク放電、ピンホール、およびフィールド障害を引き起こします。 Sealock のフロア レイアウトは、クリーンな材料の流れと継続的な検査を優先しています。

• ゾーン化された生産管理:生地の切断、コンポーネントの組み立て、RF 溶接は別々のゾーンで行われ、緩んだ繊維が溶接面に干渉するのを防ぎます。
• インライン QC ゲート:製品は、生産後のバッチが検査を受けるのを待ちません。当社のフロアでは、ライン監督者が溶接直後にすべての構造継ぎ目をチェックする連続インライン品質ゲートを使用しています。シームの押し出し幅、溶接ビードの一貫性、材料劣化の兆候を監視します。

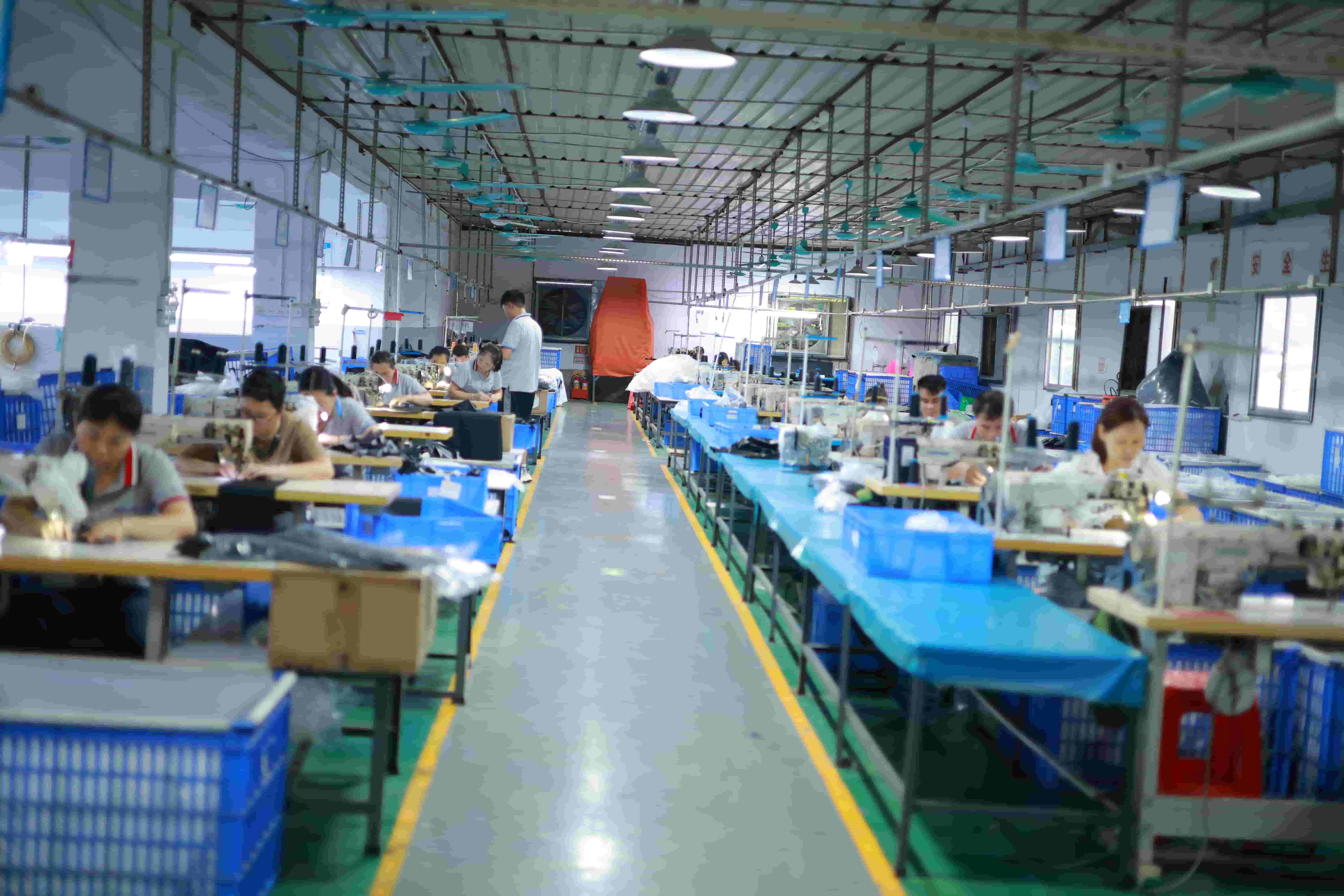

 ロングラインのインライン組立と継続的な QC 工程内チェック

図：「品質検査官が生産ラインに沿って新しく製造された高周波スプライスされた継ぎ目を全数検査する、整理整頓された合理化された延縄組立エリア」

ステップ 5: 産業用包装物流と注文処理

頑丈な防水トラベル バッグまたはテクニカル ドライ バッグは、折り目、パネルの潰れ、構造フォームの変形がない状態で配送センターに到着する必要があります。熱いコンテナの輸送中に新しい TPU 溶接部にしわができると、時間の経過とともに応力亀裂が発生する可能性があります。

当社の梱包ゾーンは、メインの溶接ラインのスループットに合わせて設計されています。完成した製品は、カスタムフォームファクターのカートンに梱包される前に、最終的な膨張検査または美的検査を受けます。配送コストを削減するために、商品を小さめの箱に押し込むことはありません。当社はカスタムサイズの配送用ボックスを構築し、ハードボトムダッフルバッグやオートバイの荷物などの構造物用の内部サポートを挿入します。これにより、倉庫の床からお客様の手に届くまで、バッグの形状と構造の完全性が維持されます。

最終梱包、箱のフォームファクター、およびグローバル物流パレット化

図：「広々とした完成品の梱包とカートン成形エリア。梱包された防水バッグがきちんと積み重ねられ、箱詰めされて世界的な小売ネットワークへの出荷が保留されています。」

工場現場のインフラに関するよくある質問

当社は主に、TPU (熱可塑性ポリウレタン) ラミネート生地、耐久性の高い PVC ターポリン (メッシュ数 250D から 1000D+)、および極限環境での展開向けに設計された特殊な Hypalon または複合フィルムを溶接します。

すべての生地ロットは、取り込み時に破壊的なストリップ溶接テストを受けます。最適な周波数、空気圧、滞留時間はステーションの PLC にプログラムされているため、オペレーターがパラメータを任意に変更することはできません。

熱風テープで縫い目に外部の熱を吹き付け、あらかじめ縫い付けられた針穴を密閉します。時間の経過とともに劣化します。 RF 溶接により、ベースポリマーコーティングが自然に溶けて、周囲の生地シェルよりも構造的に強い縫い目が形成されます。

はい。当社の社内 CNC ショップでは、3D CAD ファイルに一致するカスタム アルミニウム電極をフライス加工します。これにより、構造的な応力によるシワを生じさせることなく、輪郭のあるバックパネル、湾曲したボトルホルダー、複雑なショルダーストラップ固定ベクトルを溶接することが可能になります。

当社の高周波機械では、モジュール式のクイックチェンジツーリングプレートを利用することで、すべてのラインでまったく同じパラメトリック公差を維持しながら、48 時間以内に生産セルを複製して、突然の量の急増に対応できます。
