IPX8防水バックパックの製造工程

Sealock は、IPX8 防水バックパックのメーカーおよび OEM サプライヤーです。電話ポーチで IPX8 に達することは、密閉された容積が小さい場合には精度の問題です。耐荷重 65 リットルのバックパックでこれを達成するのは、まったく異なる分野です。縫い目は数センチではなく数メートル、幅全体を均等に密閉する必要がある広い開口部、水没中に負荷がかかると曲がる本体、内側からクロージャに実際の圧力をかけるのに十分な空気が閉じ込められています。このガイドでは、IPX8 パックが実際にどのように構築されるか、およびそれを可能にするクロージャーの背後にあるエンジニアリング数値について説明します。

スケールによって問題が変わる理由

IPX8 とは、1 メートルを超えて、メーカーが宣言した深さと継続時間までの継続的な浸漬を意味します。大きなソフトサイドのパックでは、小さな密封ポーチでは決して直面しない 4 つの要因が発生します。

• 縫い目の長さ。65L のパックには、ポーチの溶接された継ぎ目が何倍もあります。メーターが追加されるたびに、マージナル溶接が発生する機会が増えるため、プロセスの一貫性は、量が増えるにつれて、減少するのではなく、より重要になります。
• 内部空気量。密閉された65Lパックが大量の空気を閉じ込めます。水没すると、空気が圧縮され、クロージャーと縫い目に向かって外側に押し出されます。パックは両方向から同時に圧力を受けます。
• 負荷がかかると曲がる。荷物を積んだパックは、運んだり、落としたり、船体や岩に押し付けたりすると変形します。ポーチは静止しています。パックは常に縫い目を動かします。
• 耐荷重貫通部。ハーネス、ヒップベルト、およびホールハンドルアンカーはすべて、密閉された状態を維持する必要がある身体に重量を伝えます。ポーチにはストラップポイントが 1 つあります。 1パックに8個以上入っています。

ロールトップだけでは目的を達成できない理由

ロールトップは優れたクロージャであり、ほとんどの防水パックに最適です。耐圧シールではありません。雨、水しぶき、短時間の浸水に打ち勝つ迷路の経路を作成しますが、その密閉力はユーザーの手とバックルによってもたらされます。それは制御され、設計された圧縮ではありません。宣言された IPX8 定格の場合、クロージャは次の条件を適用する必要があります。適合ガスケットに対する測定可能で再現可能なクランプ力.

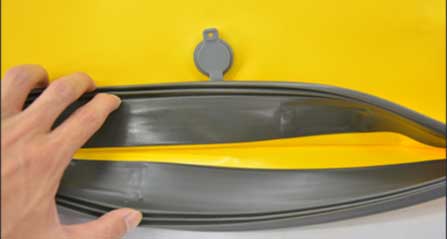

当社の IPX8 パック構造は、次の 3 つの要素が連携してこれを実現します。天然ゴム製シールストリップ開口部に沿って、折り返しフラップそれはそれに近づく、そして中央のコンプレッションストラップアセンブリをクランプします。ゴムは弾力性を提供します。フラップは幾何学形状を提供します。ストラップが力を与えます。

背後にあるガスケット工学

圧縮シールの生死はバッグ製造ではめったに議論されない数値に左右されますが、その数値はほとんどの人が想定しているよりも狭いものです。

• 圧縮バンド。ゴム製ガスケットをシールするには、元の厚さの一定の割合だけ圧縮する必要があります。の理想は約 40%、実際の最大値は 50%、最小値はおよそ 10 ～ 15% です。。圧縮が不十分だとシールがありません。50% を超えて圧縮しすぎると、ゴムがまったく反発しなくなる可能性があります。— シールがあった場所に永久的な隙間が残ります。クロージャーを設計するということは、単に可能な限り強く締めるだけではなく、そのバンドに合わせて設計することを意味します。
• 圧縮永久歪み。ゴムの押し戻す能力は、圧縮永久ひずみによって測定され、次のようにテストされます。ASTM D395。圧縮永久歪みの悪いコンパウンドは、初日は良好に動作しますが、徐々にシールができなくなります。これは材料の仕様であり、設計上の想定ではありません。
• リラクゼーション。圧縮されたガスケットの復元力は、取り付け後すぐに著しく低下し、1 時間以内に元の値の約 4 分の 3 になることがあります。完全に故障する可能性は低いですが、設計に余裕がない場合は漏れが発生する可能性があります。したがって、クランプ システムは理論上の最小値ではなく、ヘッドルームを考慮して指定されています。

最も難しい部分: 広い開口部でもクランプする

ここが、大型パックと小型の密封製品との最も異なる点です。中央の圧縮ストラップは、開口部の中央に最も大きな力を加え、端に向かって徐々に力を弱めます。ガスケット工学には、結果として生じる問題、つまりクランプ点に力が集中し、そこから離れると圧縮が不足するという名前が付けられており、古典的な答えが当てはまります。

• 圧縮停止これにより、ストラップが最も強く引っ張られる反発限界を超えてガスケットが潰れるのを防ぎます。
• 硬くなったフラップそのため、閉じる力はストラップの両側で数センチ分散されるのではなく、開口部に沿って広がります。
• フォースカーブ用に選択されたガスケットプロファイルとデュロメータークロージャーは、画一的な理想ではなく、実際に実現します。
• 端のジオメトリを折ります折り畳んだフラップは開口部の両端で角を曲がる必要があるため、これは幅広に折り畳まれたクロージャに影響を与える同じ角の束の問題です。

不均一なクランプは、このタイプのクロージャーの典型的な故障モードです。中央で保持され、一端に隙間があるシールは、偶然のダンクを通過し、持続的な圧力下で漏れます。ストラップ部分だけでなく、全幅にわたって均一であることを確認することは、必須の検査ステップです。

シェル: より多くの縫い目、より少ない公差

• 材料。420D ナイロンに TPU ラミネート加工を施したシェルは、このクラスに最適です。ナイロンベースは引裂き強度と摩耗強度を備え、TPU は耐加水分解性、UV 安定性、低温での柔軟性、溶接性を実現します。また、TPU は、積載されたパックが課す一定の屈曲に対しても、硬質コーティングよりもはるかに優れた耐性を備えています。
• 27.12 MHzで溶接バリアのどこにも針穴がありません。大きなパックでは、生産実行全体にわたる溶接パラメータの安定性が、バッチがその評価を維持するかどうかの最大の決定要因となります。
• 強化された摩耗ベース。ベース パネルは他のどの表面よりも引きずられたり置かれたりすることが多く、IPX8 製品では、ベースが磨耗すると、単なる表面上の損傷ではなく、シールの欠陥となります。
• 溶接前にロードアンカーを縫い付けます。ハーネス、ヒップベルト、およびホールハンドルアンカーは、最初に高い張力でフラットパネルに縫い付けられるため、ミシン目は最終的に溶接された皮膚の下に位置し、荷重は縫い付けられた設置面積全体に分散されます。溶接のみのアンカーは、継続的なせん断を受けると剥離します。

生産の流れ

1. 材料のステージングとカッティング— 溶接シームにはドリフトを吸収する余裕がないため、パネルは厳しい公差に合わせてカットされます。
2. サブアッシー縫製— ハーネス、ヒップベルト、バックパネル、サイドポケット、ラッシュコードアンカーはモジュールとして構築されています。
3. フラットパネルへのロードポイントステッチ— シェルが閉じる前にアンカーを高い張力で適用します。
4. 金型のセットアップとHF溶接— シェルは連続的に密閉されたスキンに融合し、縫い合わせられた足跡を覆いました。
5. ガスケット接着— 天然ゴムのシールストリップは開口部の全長に沿って完全に接着されています。ここでのずれは、後で不均一な圧縮帯域になります。
6. フラップとコンプレッションストラップのアセンブリ— フラップの形状は、ガスケット、ストラップ、および固定されたハードウェア上に直角に折り畳まれるように設定されています。
7. 閉鎖検証— ストラップ部分だけでなく、幅全体にわたって圧縮をチェックしました。
8. 漏れの判定と梱包。

製品の基本

これらの溶接パックは、OEM 注文の同等の開始点です。どのパックも他のパックよりも上位にランクされることはありません。 IPX8 ビルドは、検証済みの IPX7 ロールトップおよび気密ジッパー構造と並んでいます。

画像	モデルとスペック	シールシステムと定格	MOQ
	SL-J033 防水エクスペディションパック— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1,916 / 1,968 / 2,043 g; 420D ナイロンに TPU ラミネート加工。耐久性の高い強化摩耗ベース。内部メッシュポケット。サイドポケット、サイドラッシュコード、面ファスナーパッチパネル、反射パイピング。パッド入りショルダーストラップ、胸骨ストラップ、パッド入りヒップベルト、キャリーハンドル。黄色/黒。	IPX8— 天然ゴム製シーリングストリップ + 折り返しフラップ + 中央圧縮ストラップ	300～500
	SL-E103 密閉ジッパー付き防水リュックサック— 45L (30×22×73 cm); TPU waterproof coating;内部コンピュータ層。サンプルは15日間。	気密ジッパー - 検証済み IPX7、広範囲の高速アクセス	500
	SL-E090 密閉ドライリュック— 60L (36×25×80cm); TPU;黒、黄、赤。持ち運びのために折りたたむことができます。浮く。	ロールトップ — 大量の空気が閉じ込められ、設計により浮力が得られます。	300～500
	SL-E039 TPUドライバックパック— 25L; TPU でコーティングされた 420D ナイロン。調節可能なショルダーストラップ2本とウエストボタン。 sample 3–5 days.	ロールトップ — 溶接された TPU シェルで IPX7 を検証済み	300～500
	SL-E977 カヤックドライバックパック— 28L; 500D PVC 0.5 mm;半円形のシェル。電話窓口。多機能ロック。サイド膨張/収縮バルブ。 EVAバックパネル。	バルブ付きロールトップ - 密閉されたボディで制御された空気管理	300～500

シーリングシステム、ガスケット仕様、容量、シェル材質、ハーネス構成、ハードウェアおよびブランドはすべて注文ごとに指定可能であり、またはスケッチからパックを開発することもできます。 SL-J033 は 1 つのシーリング プラットフォームで 3 つの容量を実行するため、IPX8 プログラムは 3 つの個別のクロージャを開発することなく 45 ～ 65L をカバーできることに注意してください。

IPX8パックの品質管理

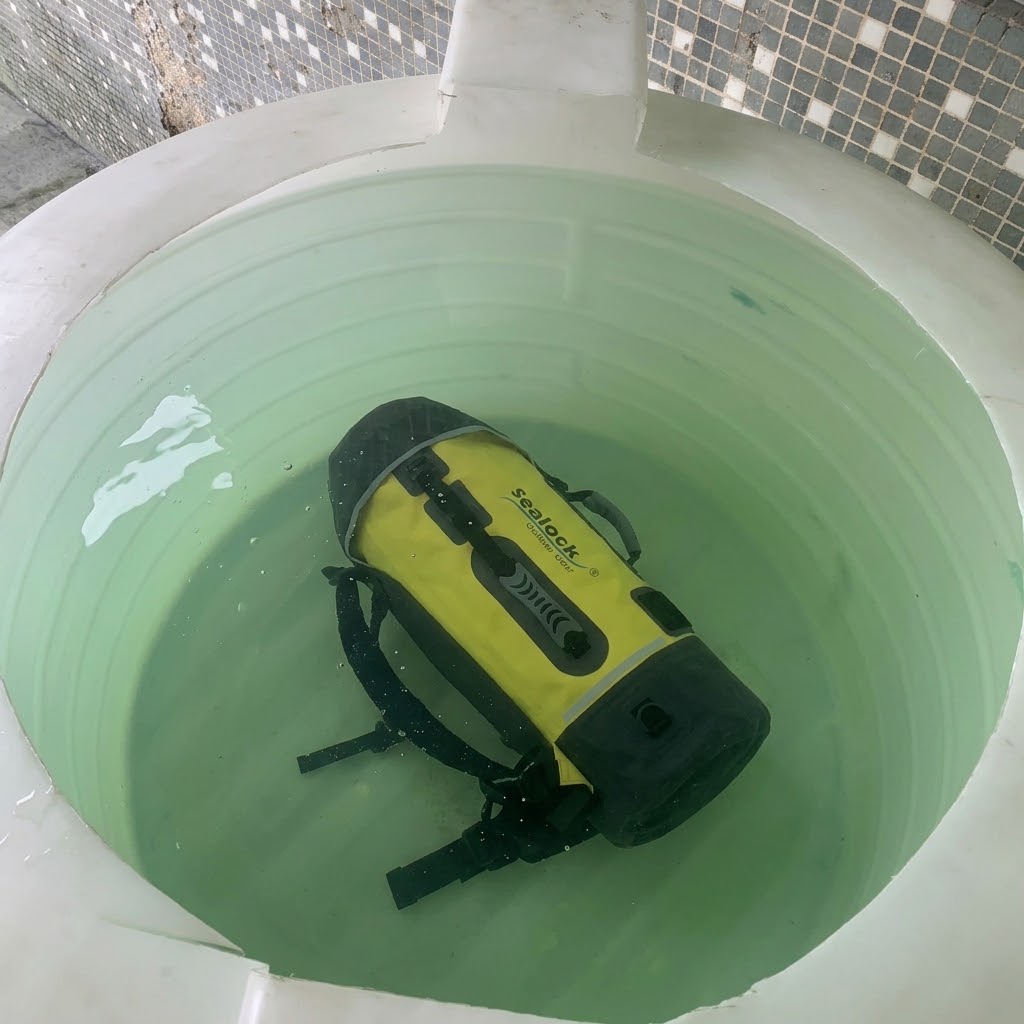

品質は 3 段階で管理されます。IQCコーティングの厚さ、接着性、溶接性を考慮して、TPU ラミネート生地をカバーし、さらにデュロメータおよび圧縮永久歪用のガスケットストック、ウェビング、フォーム、バックル、ハードウェアが署名された規格に準拠しています。IPQC切断公差、溶接の完全性と溶接幅、開口部に沿ったガスケット接着の真偽、フラップとストラップのアセンブリ、ロードアンカーのステッチ、およびクロージャの全幅にわたる圧縮検証— 各実行の開始時にサンプル溶接の剥離テストを行います。OQCISO 2859 AQL サンプリング、宣言された深さと持続時間での浸漬試験、および金サンプルの比較をカバーしており、SGS または QIMA 認定が利用可能です。また、IPX8 の主張については、購入者は定格だけでなく深さを記載した試験報告書を期待する必要があります。

Sealock はまた、完成品に対して顧客による完全な検査手順を厳密に実行します。開梱、真空抽出、24 時間静置、エアリークの判定。これは、他の製品よりも大型パックで重要です。短時間の浸漬では大きな密閉容積によって隠蔽できるゆっくりとした漏れでも、丸 1 日かけてかなりの量の真空漏れが発生します。このラボではさらに、溶接接着強度と剥離強度、ガスケットの圧縮永久ひずみ、閉鎖サイクル試験、1,500 サイクル以上の負荷試験による縫い目の強度、ハーネスとヒップベルトのアンカーへのジャーク負荷、摩耗、引き裂き、引張、塩水噴霧、UV、耐変色性、色差なども実施しています。

FAQ: IPX8 バックパックの製造

Q: ロールトップ パックはなぜ IPX8 に認定されないのですか?
A: ロールトップの密閉力は、設計された圧縮によってではなく、ユーザーが折りたたんだりクリップしたりする方法によって決まるからです。雨、しぶき、短時間の浸漬に対して優れています。このため、当社のロールトップ パックは検証済みの IPX7 に格付けされています。ただし、IPX8 と宣言されるには、制御された再現可能なクランプ力によって圧縮されたガスケットが必要です。

Q: シーリングガスケットはどのくらい圧縮する必要がありますか?
A: かなり狭い範囲です。元の厚さの約 40% が理想的ですが、50% が実用的な最大値で、約 10 ～ 15% 未満では信頼できるシールはありません。 50% を超えて圧縮すると、ゴムが反発しなくなる危険があり、永久的な隙間が生じます。

Q: ガスケットが 2 年後も密閉できるとどうやってわかりますか?
A: 圧縮永久歪を仮定するのではなく、ASTM D395 に準拠してテストされた圧縮永久歪みを指定することによって。圧縮永久ひずみが低いコンパウンドは、初日はシールしますが、徐々にシールが停止します。ガスケットの在庫は、入荷検査時にデュロメータと圧縮永久歪みがチェックされます。

Q: IPX8 パックを正しく設定するのが最も難しい部分は何ですか?
A: 広い開口部でもクランプできます。中央の圧縮ストラップは中央に力を集中させ、端では力を弱めます。そのため、クロージャーには強化されたフラップ、圧縮ストップ、実際の力の曲線に一致するガスケットのプロファイルが必要です。その後、検査中に全幅にわたって圧縮が検証されます。

Q: IPX8 パックは浮きますか?
A: 密封されたパックは空気を閉じ込めて浮くため、便利ですが、水中に入れると同じ閉じ込められた空気がクロージャーを外側に押し出すため、シェルとシールは両方向からの圧力に耐えられるように構築する必要があります。

Q: IPX8 の主張を立証するには何を求めるべきですか?
A: 宣言された深さと持続時間、および完成品のテストレポート。深さが記載されていない IPX8 は検証できず、防水装備における最も一般的なオーバークレームです。
