防水バッグのテックパック — 指定する内容

Sealock は防水バッグのメーカーおよび OEM サプライヤーです。テックパックはムードボードやスケッチではありません。これは工場が推測することなく製品を製造できるようにするための文書であり、その品質によってサンプルを 2 ラウンドで承認するか 5 ラウンドで承認するかが決まります。標準のテック パック テンプレートは衣類や従来のバッグ向けに作成されており、出発点としては合理的です。しかし、溶接された防水バッグには、衣服のテンプレートに含まれない 5 つのセクションが必要です。それらを省略すると、防水プロジェクトがサンプリングで停止する原因になります。このガイドでは両方の層について説明します。

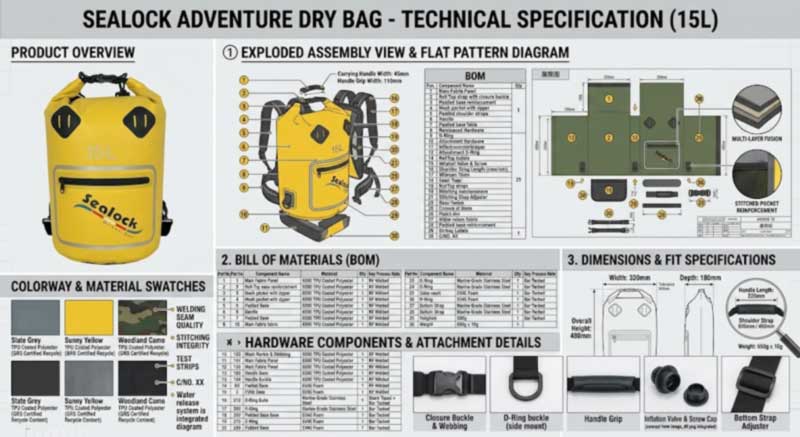

標準セクションの概要

セクション	含まれなければならないもの
表紙	スタイル名と番号、日付、バージョン番号、 接触
フラットスケッチ	前、後ろそしてサイド、すべての縫い目、ポケット、留め具、金具の位置に吹き出し線あり
測定チャート	すべての測定点 (cm とインチ) には、それぞれ定義された測定点そして寛容さ
部品表	構成、重量、厚さ、色の参照、サイズ、単位あたりの数量を含むすべてのコンポーネント
施工メモ	各パーツがどのように結合され、完成するのか
カラーウェイ	「黒」だけでなく、コンポーネントごとの Pantone または署名付きカラーカード
ブランディング	ロゴのアートワーク、方法、サイズ、正確な配置。ラベルと下げ札
包装	ポリ袋、箱、バーコード、カートン数量およびカートンのマーキング

防水特化素材の前に基本的な注意点を2つ。正面から見ただけは典型的な初心者の間違いです— 工場では、完全な構造図がなければ、単一のパターン片をカットすることはできません。そして測定点を定義する: 高さはハンドルの有無で測定されますか?測定点が定義されていないと、技術的に正しいサンプルと間違ったサンプルが生成されます。

追加 1: 評価を数値とテストとして記述する

「防水」は仕様ではございません。これは、このカテゴリで他の言葉よりも多くの論争を引き起こす言葉です。これは、双方が正直に使用し、異なる意味で使用する可能性があるためです。

次の 3 行で記述します。

• 評価— たとえば、IPX7 は、水深 1 メートルで 30 分間の浸水として定義されます。 IPX8を指定すると、深さを述べます、IPX8 は、メーカーが宣言する深さまで 1 メートルを超えて継続的に浸漬されることを意味するためです。深度が付加されていない IPX8 クレームは検証できません。
• 検証される場所— 生地の静水圧図から推測されたものではなく、完成したバッグ上での値です。準拠した生地は組み立てられた製品を保証するものではありません。
• コンパートメントごと—そしてこれは購入者が見逃しているものです。デザインに密閉されたメインコンパートメントとフロントのジッパーポケットがある場合、同じように機能しません。テックパックでそれぞれを個別に評価し、その評価をリストコピーに反映します。メインコンパートメントが乾いたままだとバッグが漏れるというレビューを防ぎます。

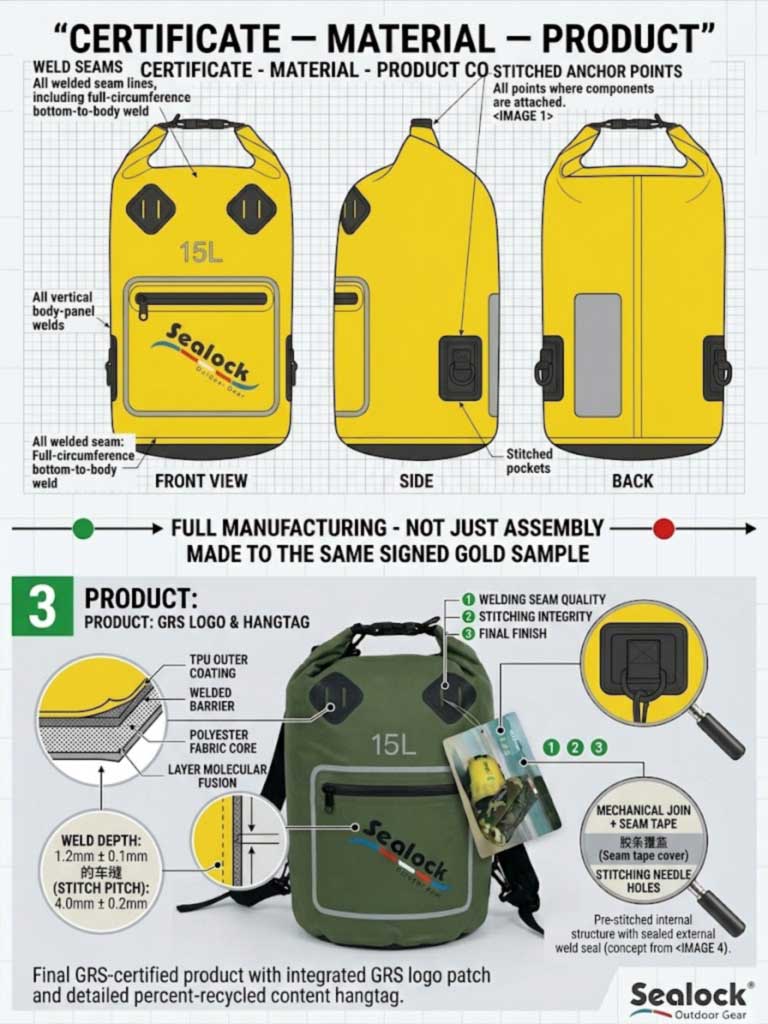

追加 2: 継ぎ目ごとの結合スケジュール

ガーメントテックパックは縫い目ごとにステッチタイプを呼び出します。防水テクノロジー パックでは、より基本的なことを最初に呼び起こす必要があります。結合方法。製品のすべての縫い目は 3 つのうちの 1 つであり、文書には次のいずれかを記載する必要があります。

• 高周波溶着――封印された結界。
• 縫製済み— 溶接前にフラットパネルに適用される耐荷重ジョイント。
• 縫ってからテープで留める— 構造的なステッチを露出したままにしておく必要がある場合。

次に、全体の構築を管理する 1 つの構築メモを追加します。これは、縫製生産に従事している人には明らかではないためです。構造的なステッチは溶接の前に行われます。溶接後の縫製により、完成した縫い目に穴が開き、水を浸透させます。その文を技術パックに入れることで、順序に関する曖昧さが解消されます。

追加 3: 侵入スケジュール

このセクションは標準テンプレートには存在せず、ツールのコストとリードタイムに最も影響を与えるセクションです。密閉されたシェルを通過するすべての機能は貫通です。、それぞれに独自のラインが必要です: バルブ、透明窓、気密ジッパー、マグネット ハウジング、ポンプ ユニット、ドレン、およびすべてのロード アンカー。

それぞれに位置と捺印方法を指定します。これが実際的に重要である 2 つの理由:

• 溶け込み位置は溶接マップに影響を与え、したがって金型にも影響します。ツールが存在した後でバルブを移動すると、費用がかかります。ツールを作成する前にそれを決定するのは自由です。
• 各ペネトレーションは個別のプロセスウィンドウです独自のパラメータと独自の検査があり、これは見積もりの​​作成方法の一部です。

追加 4: 溶接性を考慮した材料の指定

「防水生地」と記載された BOM は BOM ではありません。 「丈夫な生地」、「優れたジッパー」、「高級な素材」といった曖昧な説明を工場に推測させると、その推測がお客​​様に届くことになります。溶接された製品の場合は、1 行ではなく 4 行に分けて指定します。

• ベース生地とデニール— 420D、500D、840D;ナイロンまたはポリエステルベース。
• コーティングの種類、重量、側面— PVC ターポリン、TPU コーティング、または両面に TPU ラミネート加工。コーティングされた生地を確実に溶着するには、少なくとも約 3～5 ミルのコーティング厚さが必要であることに注意してください。
• 溶接性— 材料は極性の熱可塑性プラスチックでなければなりません。 PVC、TPU、ナイロン、PET、EVAの溶接。ポリプロピレンやポリエチレンにはそうではなく、ハイパロンなどの特定のゴムベースのコーティングは縫製または接着することしかできません。
• 付属コンポーネントの互換性— バルブフランジ、ジッパーテープ、ウィンドウフィルムは内面と適合する必要があります。これは、同様の材料間の接着は、異なるプラスチック間の接着接合よりも大幅に信頼性が高いためです。

また、コンプライアンスが発見されるのではなく設計されるように、目的地市場を明記します。EU、英国、またはカリフォルニアの場合は、次のように指定します。フタル酸エステル不使用、REACH準拠書面で配合を決定し、実際の仕様に対するテストレポートが必要です。

追加 5: テストされた荷重による荷重ポイント

「強化ストラップ」により、最も重要な決定はフロアに委ねられます。すべての耐荷重アンカー (ショルダー ハーネス、ヒップ ベルト、ホール ハンドル、D リング、ラッシュ タブ) について、以下を指定します。

• ステッチアーキテクチャ— スペースがある場合はボックス X、スペースがない場合はバータック。バータックの密度は最大にするのではなく、負荷に合わせて設定する必要があります。タックをしすぎるとベースの生地が弱くなるため、注意してください。
• 糸— 接着ナイロンまたは接着ポリエステル、Tex 40 以上。
• インチあたりのステッチ数とウェビングの挿入深さ。
• 各アンカーが保持しなければならない荷重、および静的にテストされるか循環テストされるか。アタッチメント ハードウェアの場合、サイクリングはより重要です。静的なプルを保持しているタブでも、繰り返しの動的負荷がかかると失敗する可能性があります。

公差: 装飾的ではなく現実的

一般練習が終わりましたソフトバッグの場合は ±5 mm、構造化されたバッグの場合は ±3 mmしかし、有用な原則は、公差が製品全体で均一であってはいけないということです。ロゴの位置、ハンドルの取り付け、留め具の位置合わせは、ソフトサックの全幅よりも厳密に制御する必要があります。 2 つの注意事項:

• 文書を技術的に見せるために、任意の公差を追加しないでください。最初のサンプルの後に工場と現実的な生産変動について話し合い、証拠に基づいて設定します。
• 溶接作業は切断時によりしっかりと進みます。溶接シームにはドリフトを吸収するための縫い代がないため、パネルの精度は縫製生産よりも厳密に管理されます。期待を設定する際に知っておく価値があります。

テスト計画をパックに入れる

試験方法に同意する必要があるため、防水バイヤーが行うことができる唯一の最も有益な追加事項前に大量生産 — 溶接幅、閉鎖部、生地が決定されるため、バッグの製造後に水没テストを行うことはできません。特定：

• どのテストが適用されるか - 実際の水没、空気膨張気泡テスト、負圧リーク判定、負荷サイクル。
• 実稼働サンプルで実行されるか、実稼働ユニットで実行されるか。完璧な試作サンプルがデザインを証明します。実行から得られた単位がバッチを証明します。
• AQL レベル、および最終検査が実行される梱包率。
• どのような証拠を受け取るか - 検査の写真と記録、SGS または QIMA 検査が手配されているかどうか。
• それはサイン入りゴールドサンプル双方で開催します。それがなければ、検査では何も測定する対象がありません。

2 回のサンプルラウンドを 5 回に変えたミス

• 寸法、材質、構造上の注意事項のない参考画像。これにより、工場は推測する必要が生じ、推測により望ましくないサンプルが生成されてしまいます。
• 正面図のみ。側面や背面がないということは、柄がないことを意味します。
• 測定点が定義されていません。ハンドルの有無で高さが変わります。
• 曖昧な BOM エントリ。「良いジッパー」は指定できません。 「密閉防水ジッパー、成型歯チェーン、フルレングス」です。
• コンパートメントごとの評価はありません。「漏れた」という苦情のほとんどは、メインコンパートメントに問題がない製品に関するものでした。
• バージョン管理の失敗。古い図面、新しい BOM、古いロゴ アートワークでは、個々のファイルがプロフェッショナルに見えても、不正確なサンプルが生成される可能性があります。すべてのバージョンと状態に番号を付けて、どれがどれを置き換えるかを示します。
• パッケージやラベルを忘れる。バーコード、原産地ラベル、ケアカード、またはカートンのマークが間違っていても、袋は完璧である可能性があります。

パックが到着したらどうなるか

完全なパックでは解釈ステップが不要になるため、開発が短縮されます。そこからのプロセス: 図面をレビューします。溶接性問題を引き起こす形状、材料、または貫通力にフラグを立て、特注の金型が必要な場合は別途工具を含めた単価を見積もってから、サンプルを採取し（通常は 2 回のカウンター サンプル ラウンドを行います）、バルク前に両側が保持する金サンプルに署名します。サンプリングは複雑さに応じて 3 ～ 15 日で行われ、生産は承認後 20 ～ 45 日で東莞またはホーチミン市から行われます。

技術パックをお持ちでない場合は、参考サンプルと使用目的、容量、目標価格、市場を加えれば開始するのに十分です。仕様を推測するのではなく、お客様と一緒に構築していきます。

指定する基本モデル

画像	モデル	～の出発点として役立ちます	MOQ
	SL-D693 ウィンドウ＆ジップポケット付きチューブドライバッグ— 15L / 20L; 500D PVC ターポリン。IPX7;透明な窓。乾湿分離。取り外し可能なストラップ。 POMバックル。	コンパートメントごとの評価と窓の侵入率の実例	300
	SL-J033 防水エクスペディションパック— 45/55/65L; 420D ナイロンに TPU。IPX8ゴム製シーリングストリップ、折り返しフラップ、圧縮ストラップ。パッド入りハーネス、胸骨ストラップ、パッド入りヒップベルト、キャリーハンドル。	荷重点の仕様と宣言された深さ定格	300～500
	SL-P1133 ハンドポンプ付圧縮バッグ— 48×29×10cm、13.9L;ねじ付きキャップとガスケットを備えたねじシールバルブ。溶接された透明な TPU ウィンドウ。密閉された防水ジッパー。	貫通スケジュール — バルブ、ウィンドウ、ジッパーを 1 つのボディに	300
	SL-E102 ドライバックパック— 15L / 20L / 30L（サイズごとの公表寸法） 500D PVC メッシュ。カスタムの色とサイズ。	共有ツールのサイズラダー - 3 つの SKU を効率的に指定する方法	300

FAQ: 防水バッグ テック パック

Q: 防水テック パックには必要で、通常のテック パックには必要ないものは何ですか?
A: 5 つのこと — 試験方法およびコンパートメントごとの数値として記載された評価、どの継ぎ目が溶接されどの縫い目が縫製されたかを示す結合スケジュール、シェルを通過するすべてのものをリストした貫通スケジュール、溶接性について指定された材料、およびテストされた荷重による荷重ポイント。

Q：防水要件はどのように書けばよいですか？
A：格付け、検証点、範囲として。例: IPX7、完成したバッグで検証され、メインコンパートメントのみ、フロントポケットは耐水性と評価されています。この文により、このカテゴリーにおけるほとんどの紛争が防止されます。

Q: 浸透スケジュールがそれほど重要なのはなぜですか?
A: バルブ、ウィンドウ、ジッパー、アンカーの位置が溶接マップに影響し、したがって金型にも影響するためです。ツールを作成する前にそれらを決定するのには費用はかかりません。その後の移動には費用がかかります。

Q: どのような公差を使用すればよいですか?
A: ソフト バッグの場合は約 ±5 mm、構造化されたバッグの場合は ±3 mm。ロゴの位置、ペアのアタッチメント、留め具の位置など、位置合わせが重要な箇所で締められます。技術的に見せるために任意の許容誤差を一律に適用しないでください。最初のサンプル後に工場出荷時に設定してください。

Q: 技術パックはありません。まだ始めてもいいですか？
A: はい。参考サンプル、使用目的、容量、目標価格、目的地市場だけで始めるのに十分であり、私たちはお客様と一緒に仕様を構築します。私たちがしないのは推測です。推測にはサンプルラウンドのコストがかかります。

Q: プロジェクトに追加のサンプル ラウンドが必要な最も一般的な理由は何ですか?
A: バージョン管理。古い図面、新しい BOM、古いアートワークでは、すべてのファイルがプロフェッショナルに見えても、不正確なサンプルが生成される可能性があります。すべてのバージョンに番号を付け、どれがどれに優先するかを明確に記載します。
