TPU と PVC のドライバッグ: 安価な防水バッグが極寒の環境でひび割れたり破損したりする理由

ポリマー脆化の熱物理学

0℃では、熱可塑性ポリマーの物理的特性が変化し始めます。 -15°C になると、標準的なアウトドア用品は致命的な機械的故障に直面します。登山者や冬季のカヤッカーが凍ったロールトップ クロージャに無理に折り目を付けると、運動応力は固くなった折り目だけに集中します。

防水基材に低温弾性がない場合、圧力がかかるとポリマー鎖が物理的に切れてしまいます。これが巨視的脆化です。 RF 溶接の継ぎ目に沿ったわずか 1mm の微小亀裂は、IPX7 の防水評価を完全に無効にします。ギアが解けると、すぐに内部の貨物ゾーンに水が浸入します。氷点下の大自然環境では、ギアの故障は重要な機器の凍結や熱損失を直接引き起こします。

TPU と PVC: 分子鎖の比較

アウトドア用かばん業界は、ポリ塩化ビニル (PVC) と熱可塑性ポリウレタン (TPU) という 2 つの主要なエラストマーに大きく依存しています。それらの熱挙動は基本的に反対です。

PVC 可塑剤の問題:標準の 500D PVC ターポリンは本質的に硬いです。柔軟性を持たせるには、押出時に液体可塑剤が必要です。極度の低温または連続的な UV 暴露下では、これらの可塑剤は移行し、PVC マトリックスからゆっくりと浸出します。温度が -5°C を下回ると、劣化した PVC は急激に硬くなります。硬化した PVC ドライバッグを無理に丸めると、応力線に沿って微小な亀裂がすぐに発生します。

ポリエーテル TPU の利点:逆に、Sealock は極限環境用ギアに 500D ポリエーテル TPU ラミネート生地を指定しています。ポリエーテル TPU には移行性可塑剤が含まれていません。その柔軟性は、その固有の分子構造に直接由来しています。このマトリックスは、-30°C まで動的曲げ弾性率を維持します。硬化せず、動的折り曲げを繰り返しても割れません。

適切な素材を選択することは最初のステップにすぎません。極端な条件で TPU ギアを使用する場合、適切な保管と保護も同様に重要です。カヤック転覆時に高価な電子機器を水害から守る方法，ウォーター スポーツ中に TPU ファブリックが電子デバイスをどのように保護するかについては、以前のエンジニアリング ガイドを参照してください。

🛠️ 監査のキルショット (B2B 調達防御)

冬季遠征装備を購入する場合は、サプライヤーの ISO 4675 または ASTM D2136「低温曲げ試験」レポートを参照するように要求してください。工場が PVC バッグが「冬に対応している」と主張していても、-20°C で亀裂伝播がゼロであることを証明するデジタル応力-ひずみ曲線を提供できない場合、その工場は熱物理学を無視しており、ブランドの評判を重大なリスクにさらしていることになります。

サブゼロゾーンにおけるハードウェアとクロージャの構造

冬用防水バッグの信頼性は、最も弱い機械部品によって決まります。

• ロールトップの剛性:TPU は氷点下でも柔軟性を保つため、必須の 3 重ハーメチックシールを簡単に実現できます。硬化した PVC は折り曲げに強く、湿気の侵入を可能にする微細な空気通路を形成します。
• バックルの耐飛散性:標準的な POM (ポリオキシメチレン) バックルは非常に脆くなり、-10°C で衝撃を受けると砕ける可能性があります。ハイエンドのウィンター ギアは、TPU 生地と耐寒性ナイロン 66 ハードウェアを組み合わせており、破損するのではなく落下衝撃を吸収します。

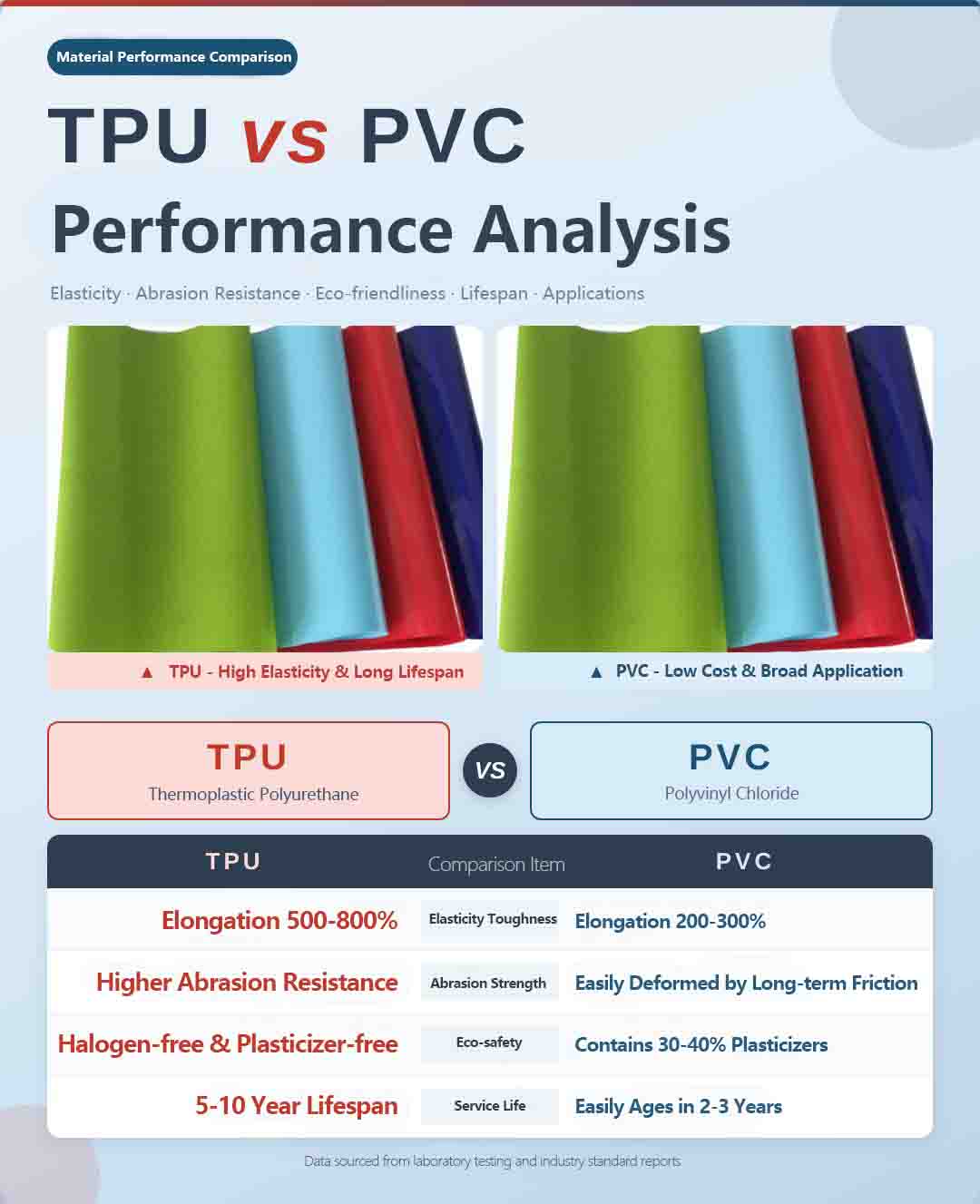

標準材料性能仕様

次のエンジニアリング データは、当社の標準ベースラインと比較しています。500D PVCドライバッグ（SL-D110シリーズ）私たちの遠征グレードに対してTPU アンプラグ アドベンチャー ダッフルプラットフォーム。これらの指標を使用して、OEM アプリケーションに適した基板を決定します。

B2B 調達アクション:ターゲット市場が氷点下の高山または冬の海洋環境で活動している場合、当社の技術部門にお問い合わせください現在の PVC 仕様を本質的に安定した TPU シャーシにアップグレードします。

工場検証: 熱衝撃試験

私たちは材料の耐久性を経験的に検証します。当社の QA 環境チャンバーでは、Sealock は TPU と PVC の両方のベース生地に極度の熱衝撃を与えます。

材料は-25℃で連続24時間保持されます。冷凍室から取り出したらすぐに、生地を自動空気圧折りたたみリグにクランプして 500 回の急速な屈曲サイクルにさらした後、RF 溶接シームに対して 50kg の動的せん断試験を行います。試験後の静水圧検査で微細な層間剥離が見られたバッグは、即座に不合格となります。

問題解決に関するよくある質問

Q: 寒さの中でPVCドライバッグにひび割れが生じた場合、防水テープで補修できますか?

答え:いいえ、ポリマーの脆化によって PVC に物理的な亀裂が生じると、可塑剤の損失により周囲の領域の構造的完全性がすでに損なわれています。外部亀裂をテーピングしても、水圧に対する内部チャンバーの気密シールは回復しません。バッグを交換する必要があります。

Q: ハイキング用品の場合、TPU は PVC よりもかなり重いですか?

答え:実際、TPU は優れた強度重量比を実現します。 420D または 500D TPU ラミネート生地は、標準的な 500D PVC ターポリンよりも大幅に軽量でありながら、飛躍的に高い耐摩耗性と低温亀裂耐性を備えているため、軽量の登山や冬季のハイキング ギアには必須の選択肢となっています。

Q: 材料の選択は全体的な防水の信頼性にどのように影響しますか?

答え:材料の選択によって、故障のベースラインしきい値が決まります。ただし、構造的な組み立ても同様に重要です。これらの材料がどのように高周波溶接と統合されて IPX7 定格を達成しているかを確認するには、当社の詳細な分析を参照してください。シームレス防水構造と RF 溶接の究極ガイド.
