防水スリングバッグの素材比較ガイド

Sealock は防水スリングバッグのメーカーおよび OEM サプライヤーです。素材は他のすべての仕様に依存する決定であり、肩にかかる重さ、手の感触、寒冷地での動作、摩耗寿命、価格、さらには環境問題さえも決定します。一日中体全体に着用するスリングでは、これらのトレードオフが直接感じられます。このガイドでは、実際のオプション (TPU コーティングされた生地、PVC ターポリン、その下のデニールとコーティングの選択肢) をそれぞれの後ろの数字と比較しているため、ブランドはカタログ名ではなく用途に合わせて素材を照合できます。

2 つの主な候補者

TPU コーティングされた生地と PVC ターポリンは両方とも複合材料であり、ポリエステルまたはナイロンのベースにコーティングが接着されています。ベースは強さを与えます。コーティングにより防水性が高まります。どちらも溶接可能であるため、両方とも完全に密閉されたスリングを構築できます。両者が異なるのは、その後に続くほぼすべてのプロパティです。

財産	TPUコーティングされた生地	PVC防水シート
重さ	ライター	より重い
柔軟性	しなやかさを保ちます。跳ね返る	より硬く、形を保つ
寒冷地向け	−50℃程度まで柔軟	約−20℃以下では脆くなる
引き裂き強度	より高い (約 50 ～ 100 N/mm)	下側（約20～40N/mm）
表面摩耗	ヘビーデニールで非常に良い	素晴らしい;厚いコーティング
紫外線耐久性	2,000時間以上	500 ～ 1,000 時間で故障し始める
臭い	低い	臭いが強くなる可能性がある
料金	より高い	より低い
エコポジショニング	リサイクル可能。 PVCフリーのストーリー	緑として位置付けるのが難しい

TPU が勝てる場所

• 重量と柔軟性— TPU は本来弾性があるため、ひび割れることなく曲がったり跳ね返ったり、何千回の回転サイクルでも柔軟性を保ちます。一日中着用するスリングでは、体に対して軽くて柔らかいことが大きな利点となります。
• 寒冷地でのパフォーマンス— PVC は約 -50°C まで柔軟性を保ちますが、PVC は時間の経過とともに流出して生地を硬化させる可塑剤に依存しています。冬やショルダーシーズンのラインはこれだけで素材が決まります。
• 片手でシーリング— テスターは一貫して、TPU ドライバッグは片手で閉めやすいと報告していますが、これは着用者がパドリングしたり動いたりするときに重要です。
• 紫外線と寿命— PVC の耐用年数は短いのに対し、太陽光の下でははるかに長く耐えられ、通常は屋外で数年間使用できます。
• 臭気が少なくリサイクル可能— プレミアムラインやエコポジションのラインにとって重要。

PVC が勝てる場所

• 摩耗と剛性— 厚いPVCコーティングは表面の擦れに非常によく耐え、その形状を保持する構造化されたボディを提供します。バッグが絶えず摩擦を受ける場合に役立ちます。
• 料金— PVC ターポリンが価値のベースラインであるため、ブランドは PVC の製品ラインを立ち上げ、ハイエンド バージョンには TPU を追加することがよくあります。
• 耐水圧— 優れた PVC ターポリンは高圧下で水を遮断し、頑丈なドライバッグスタイルのスリングに適しています。
• 実証済みで一貫性のある— きれいに予測どおりに溶接できるため、大規模な溶接において信頼できる選択肢となります。

PVC が自動的に「安価」な選択肢になるわけではありません。優れたターポリンには、安定したコーティング、強力な接着力、きれいな溶接挙動、低臭気、そして一定の厚さが必要です。低グレードの PVC はひび割れ、臭い、層間剥離などの原因になります。グレードは素材と同じくらい重要です。

デニールとコーティング: 数字を超えて読んでください

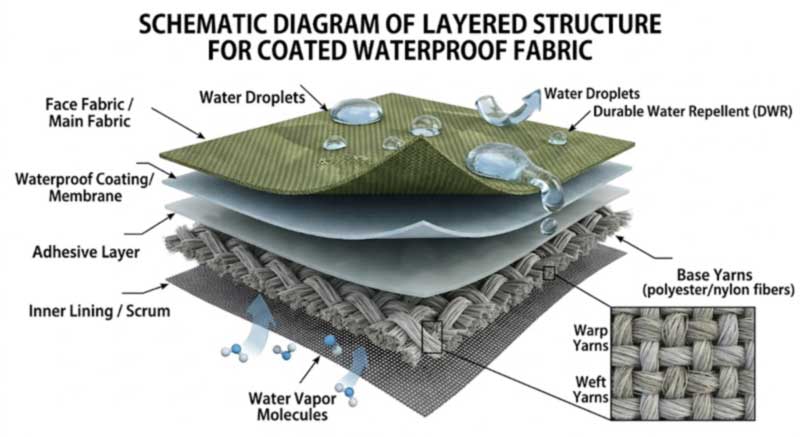

購入者は多くの場合、素材をデニール (420D、500D、840D) で指定しますが、数字だけではすべてがわかりません。デニールはベースの糸の太さを測定します。デニールは防水性ではなく、強度と重量を決定します。実際に水を防ぐのは、コーティングと溶接された縫い目です。レイヤーについて考えるのに役立つ方法は次のとおりです。

• ベース（デニール）- ポリエステルまたはナイロンの主鎖。デニールが高くなると、引き裂き強度や荷重強度が増し、重量が重くなります。
• コーティング- TPU または PVC;これは防水層であり、デニールと同様にその厚さと接着力が耐久性を決定します。
• ヘビーデニールTPU— 840D TPU ラミネートは、TPU の重量と柔軟性の利点を維持しながら、ほとんどの屋外使用で必要な耐摩耗性を満たします。これにより、TPU バッグが靭性における PVC とのギャップを埋めることができます。

実際的なルールは、名前や拒否者だけで資料を承認しないことです。 「PVC ターポリン」と「TPU ファブリック」は、それぞれ多くの品質レベルにまたがっており、コーティングの接着力や溶接挙動が悪い場合、紙の最高の仕様は不合格となります。より深い材料科学は私たちの中にあります。TPU防水素材ガイド.

スリングの用途に合わせた素材

スリングの使用例	推奨素材
日常/アーバンアウトドア、プレミアム感	TPU コーティングされたナイロン (420D+) - 軽くて柔らかく、臭いが少ない
寒冷地・冬季ライン	TPU — PVC が硬化しても柔軟性を維持
頑丈な釣り/海洋、摩耗が激しい	500D PVC ターポリン、または厚手の 840D TPU
バリュー/エントリーライン、出来高	500D PVC ターポリン — コストのベースライン
環境に配慮した/プレミアムブランド	リサイクル (GRS) TPU ベースの生地

多くの製品には、頑丈で価値のある製品には PVC、軽量、寒冷地向け、プレミアム製品には TPU の両方が含まれています。正解は用途に合わせた材質です。だからこそ、有能な工場はどちらか一方を押し出すのではなく、両方を指定します。

製品の基本

Sealock's の溶接バッグ防水スリングバッグラインでは、実際の材料オプションを示し、OEM 注文の同等の開始点として機能します。どのものよりも上位にランクされるものはありません。

モデルとスペック	素材とその理由	MOQ
SL-F115 防水スリングウエストパック— 約3L (24×8×15.5 cm)、0.56 kg。 IPX7;気密メインジッパー + 防水フロントポケット。通気性のあるパッド入りバックパネル。調節可能な取り外し可能なストラップ。	500D PVC — 密閉されたアクティブパックとしては頑丈で構造的、コスト効率に優れています	300
防水メッセンジャー&スリングドライバッグ— サンプルサイズ 9L (L31×W10×H31 cm)、カスタムサイズ。黒、青、オレンジ、黄色、グレー、赤など。シルクスクリーン。サンプルは 7 ～ 10 日かかります。	420D TPU コーティングされたナイロン - 軽くて柔らかく、臭いが少なく、毎日の持ち運びに適しています	200
TPU を使用した防水スリングバッグ- 溶接された TPU ターポリン構造。サイズ、色、ポケットのレイアウト、ストラップシステムは注文ごとに指定できます。	TPU ターポリン – プレミアムラインのための柔軟性と耐紫外線性	300～500

素材、デニール、色、留め具、ブランディングはすべて注文ごとに指定できます。これには、リサイクル (GRS) オプションや、ブランドが PVC レベルの靭性を備えた TPU の感触を必要とする高デニール TPU も含まれます。

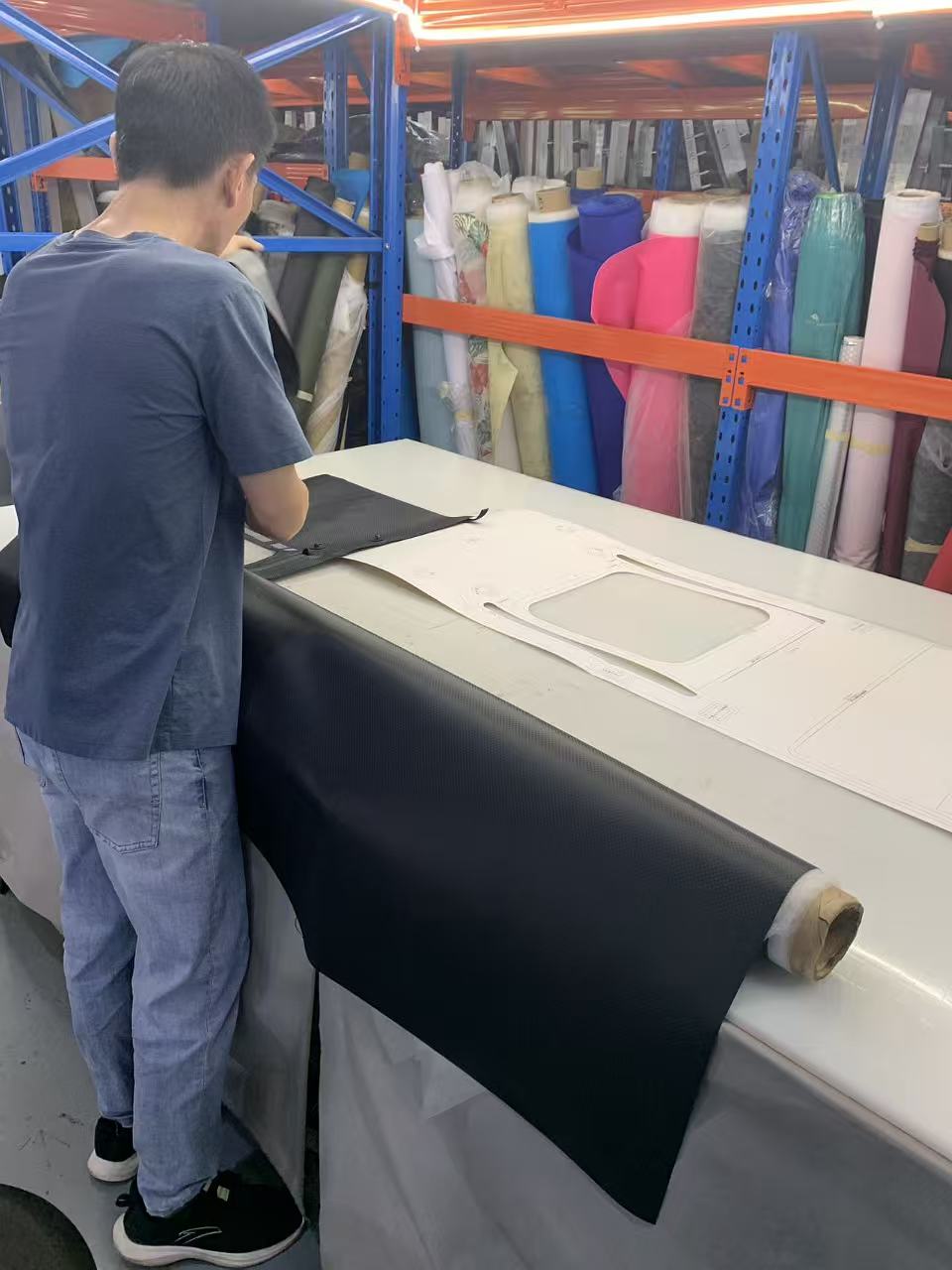

材料全体にわたる品質管理

プロジェクトでどの素材を使用する場合でも、品質は 3 つの段階で管理されます。IQC(入荷した生地はコーティングの接着力、厚さ、色の違い、サインカードに対する堅牢度がチェックされます)、IPQC(溶接の完全性は材料によって異なり、ラインでチェックされます)、およびOQC(AQL サンプリング、実際の水没テスト、および金サンプルの比較、SGS/QIMA はオプション)。このラボでは、溶接接着/剥離強度、ストラップ アンカーにジャーク荷重を加える 1,500 サイクル以上の負荷テスト、摩耗、引き裂き、引張、UV、塩水噴霧、色堅牢度、色の違いを実施しています。摩耗および UV テストは、PVC と TPU の違いが最も顕著に現れるテストです。

FAQ: スリングバッグの素材

Q: スリングバッグには TPU と PVC のどちらが適していますか?
A: 用途によります。 TPU は、重量、寒冷地での柔軟性、低臭気、耐紫外線性、環境に優しい配置の点で優れています。 PVC は耐摩耗性、剛性、コストの点で優れています。日常用または寒冷地用スリングには TPU。頑丈なもの、高価なもの、または摩耗の激しいものには、PVC。

Q: デニールが高いほど防水性が高くなりますか?
A: いいえ。デニールはベースの糸の太さであり、強度と重量を決定します。防水性はコーティングと溶接された縫い目によって実現されます。デニール、コーティング、縫い方を個別にご指定ください。

Q: TPU は PVC と同じくらい丈夫ですか?
A: 840D などの重いデニールでは、TPU は重量と柔軟性の利点を維持しながら、ほとんどの屋外使用で必要な耐摩耗性に適合します。最も摩耗の激しい用途には、依然として厚い PVC が最適です。

Q: PVC バッグは時間の経過とともに、特に寒さの中で硬くなるのはなぜですか?
A: PVC は柔軟性を維持するために可塑剤に依存しており、可塑剤は徐々に流出して生地が硬くなりますが、寒さによってその影響が加速されます。 TPU は本来弾性があり、可塑剤に依存していないため、柔軟性を保ちます。

Q: 環境に配慮したブランドにはどの素材が適していますか?
A: TPU、特にリサイクル (GRS) TPU ベースの生地は、アウトドア市場​​の動向に合わせて、持続可能で PVC フリーであると位置づけることが容易です。

Q: 1 つの製品範囲で材料を混合することはできますか?
A: はい。一般的なアプローチは、頑丈で価値のあるモデルには PVC を使用し、軽量、寒冷地向け、高級モデルには TPU を使用し、すべて同じ溶接、浸水試験済みの基準に基づいて構築します。

工場と話す

防水スリングバッグに適した素材を選択するには、Sealock までお問い合わせください。info@sealock.com.hkまたは+86-769-82009361。 20 年以上にわたり、TPU と PVC の両方の構造の溶接防水バッグ、リサイクル素材のオプション、あらゆるデザインの完成品の水没テストを行ってきました。
