溶接 vs 縫製: 防水バッグの実際の作り方

シーロックは防水バッグメーカーとOEMサプライヤーで、高周波溶接と工業用縫製を一貫して行っています。バイヤーはいつも私たちに、どちらの面を選択するかを尋ねます。これは溶接されたバッグですか、それとも縫製されたバッグですか?それは間違った質問であり、その答えは人々を驚かせます。ほとんどすべての優れた防水バッグは両方を備えています。溶接によりシールされるため、シェルは溶接されています。縫製が施されているため、ハーネス、負荷点、内部構造は縫製されています。そのうちの 1 つしかできない工場は、できない半分の部分を妥協することになります。このガイドでは、各結合が実際にどのように機能するか、それぞれでできないこと、およびサプライヤーの構造クレームを読む方法について説明します。

コーティングされた生地を接合する 3 つの方法

コーティングされた生地を防水シームに接合するための機械的なオプションは 3 つだけです。

• 縫製後、シームテープで仕上げます。パネルを縫い合わせ、ステッチラインを防水テープでカバーします。なじみがあり、柔軟性があり、テープの接着剤に依存します。
• 接着。溶接できないコーティングに使用されます。特定のゴムベースのコーティングは接着または縫製のみ可能です。労働集約的で揮発性溶剤を使用するため、規制された欧米の生産から大きく遠ざかっています。
• 溶着（ヒートシール）。コーティング自体が溶けて融合します。高周波、熱風、ホットウェッジ、超音波という 4 つの方法が使用されており、それぞれに形状や工具の意味が異なります。

縫製ではできない溶接ができること

27.12 MHzの高周波溶接により、コーティングされた生地が交流電界にさらされます。コーティング内の極性分子が振動し、熱を発生します。内部材料と合わせ面は圧力下で溶けて融合し、単一の塊になります。その結果、縫い目は生地に取り付けられるのではなく、生地の一部になります。

パフォーマンスの違いは、修辞的なものではなく、測定可能です。RF 溶接された縫い目は、縫い付けてテープで留めた縫い目よりも最大 2 倍の応力に耐えることができます。

そして、圧力容器のアプリケーションには、理解する価値のある故障メカニズムが文書化されています。圧力がかかると針穴の寸法が拡大します。静止状態では水密であるステッチの縫い目は、バッグが水に浸かったり、圧縮されたり、荷物が積まれたりすると開きます。まさにこれが、水中に押し込まれた乾いたバッグと雨の中での同じバッグの挙動が異なる理由であり、溶接構造が水没主張の唯一の正当な根拠である理由です。

溶接ではできないこと

これは、ほとんどの工場マーケティングで省略されている部分であり、溶接のみのワークショップが複雑な製品に苦労する理由はこのためです。

• 溶接は平らにしたい。RF溶接は平らなベースプレートを使用するため、平らな継ぎ目に最適です。 3 次元のダイ、輪郭のあるベース プレート、真空治具はすべて存在しますが、それらは高価であり、経済的な形状が制限されます。
• 溶接は設計上許容度が低くなります。溶接構造に移行した後のフィルソン氏の言葉を借りれば、縫製時にパネルのサイズを簡単に調整でき、どこからでも縫い目を開始したり停止したりできます。溶接には設備の制限があり、最も強力な溶接シームを設計するには実際の学習が必要でした。ハーシェル氏は、形を正しく整えるのと同じ経験を説明しました。
• すべてのコーティングが溶接できるわけではありません。溶接には、PVC、TPU、ポリウレタン、ポリアミドなどの極性熱可塑性プラスチックが必要です。一部のゴムベースのコーティングは接着または縫製のみが可能であり、無極性プラスチックは RF 溶接がまったくできません。
• 荷重がかかる接合部では溶接が不十分です。溶接されたストラップ アンカーは、継続的なせん断を受けると剥がれる可能性があります。縫製すると、同じ力がステッチされたフットプリント全体に広がります。
• 設備はまさに障壁です。最新の RF 溶接機は、金型を除くと 1 台あたり 80,000 ドル以上のコストがかかります。だからこそ、生産能力は専門工場に集中しており、9 ラインという数字がマーケティング上の数字ではなく、意味のある数字なのです。

縫製にできないこととそれに従うルール

縫製ミシン目。これがすべての制限であり、ハイブリッド製品の構築方法を決定する絶対的な影響が 1 つあります。

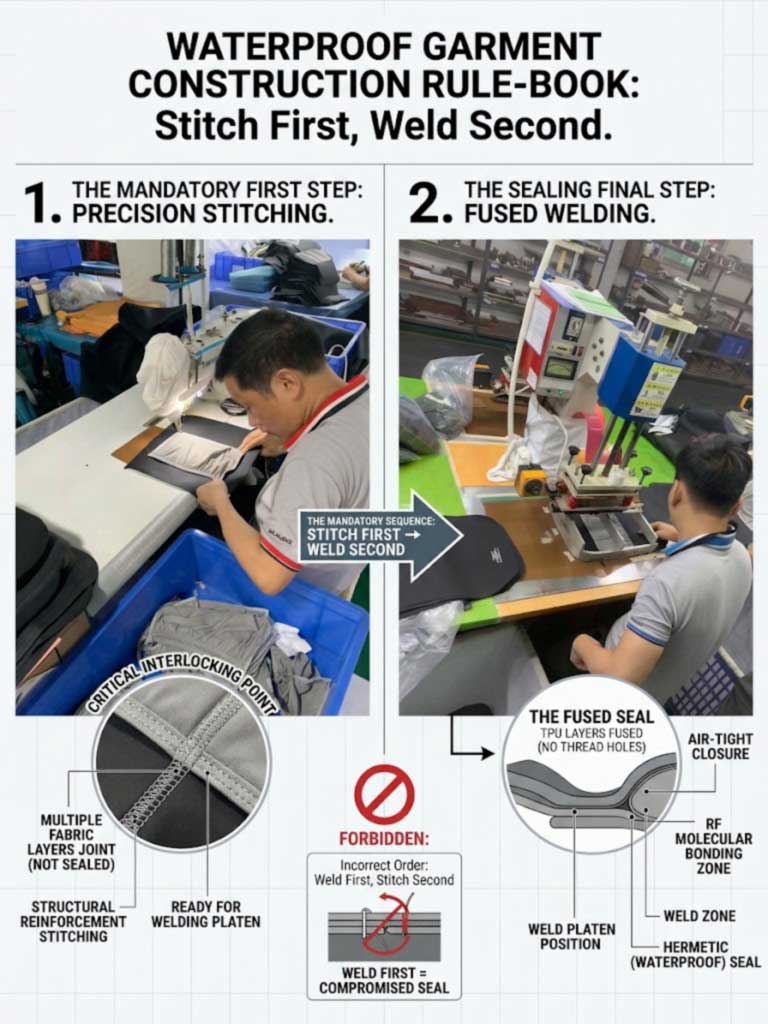

溶接後に縫製を行うと、完成した縫い目に穴が開き、水が浸透してしまうため、決して縫製を行ってはいけません。これは好みではありません。これは継ぎ目構造の文献で確立されている規則です。これは、防水バッグの製造シーケンス全体を決定します。ハーネスアンカー、D リングパッチ、ホールハンドル、外部ポケットなど、縫い付けられたすべての荷重ポイントをフラットパネルに適用する必要があります。初めしたがって、穿孔されたフットプリントは溶接されたスキンの下に到達します。重量のある製品で構造ステッチを露出したままにしておく必要がある場合、内側の周囲は別の制御されたプロセスとして熱風バッキングテープでシールされます。

縫製を最初のステップではなく仕上げステップとして扱う工場では、最も強い部分で漏れが発生するバッグが生産されます。

業界ではすでに両方の溶接方法、または複数の溶接方法が使用されています

これが二者択一ではないことを示す最も強力な証拠は、真剣なブランドが実際に行っていることです。パタゴニアとシールラインはRFと熱溶着の両方を使用しています同じ製品ラインで、形状によって選択されます。RF はシンプルですが設計上の制約があるため、大きな平らな領域でのパッチ溶接に使用され、RF が到達できない部分を処理する他の方法が使用されます。

4 つの溶接方法はそれぞれ、異なる問題を解決します。

方法	強さ	制約
無線周波数 (HF)	分子結合、再現性が高く、フラットシームやパッチに優れています。	ニーズは消滅します。平板形状。設備費が高い
熱風	高速で 3 次元パターンを処理し、金型や工具は必要ありません	一貫性は演算子とパラメータに依存します
ホットウェッジ	連続した長い縫い目	縫い目の開始時の熱の低下。汚染に対する敏感さ
超音波	エネルギー源が異なるRFと同じ原理	材質と厚さの制限

正直なところ: すべてに溶接が必要なわけではありません

溶接が答えであると言うサプライヤーは、アドバイスではなく、常に販売を行っています。縫い目の構造には真の階層があり、適切なレベルは露出に応じて異なります。

• クリティカルシーム— 露出の多い縫い目のみが密閉されています。小雨なら問題ありませんが、降り続く土砂降りや激しい水しぶきには効果がありません。
• 完全にテープで留められています— すべての縫い目をテープで縫い合わせて密閉します。これは雨にさらされる製品にとっては厳しい基準であり、非常に多くの用途において、条件が実際に要求する実用的な上限に達します。
• 溶接— バリアからステッチが排除されました。コストをかけて最高の保護を実現し、繰り返しの水没や圧力にも耐える唯一の構造です。

商業的に重要な区別は、雨や水しぶきにさらされる製品の場合、多くの場合、完全にテープで留められた構造で十分であり、安価です。となる商品につきましては、水没した— ドライバッグ、カヤックパック、電話ポーチ、IPX 等級で販売されているものすべて — 溶接はアップグレードではなく、要件です。私たちは両方を構築し、お客様の製品に実際にどちらが必要かをお知らせします。

建設請求の読み方

継ぎ目の構造はマーケティング コピーが最もあいまいな部分であるため、いくつかの正確なチェックを行う価値があります。

• 正確なフレーズを探してください。「縫い目を完全にテープで留める」または「縫い目を完全にシールする」とは、すべての縫い目を意味します。「完全に」のない「シームシール」または「シームテープ」は、厳密にシームのみを意味する場合があります—そして「重要なポイントで完全に縫い目をシール」は、慎重な文言で厳密に縫い合わせられています。
• どの部分が溶接されているか、どの部分が縫製されているかを尋ねます。両方を真に行う工場は、即座に具体的に答えます。できないのは、他人の作品について説明することです。
• 配列について質問します。シェルの溶接後に荷重点を縫い合わせると、バリアが損なわれます。答えは、構造的なステッチが溶接の前に行われるということです。
• 露出した構造ステッチはどうなるのか尋ねてください。内側の周囲に熱風バッキングテープを貼り付け、独自のパラメーターを使用して制御されたプロセスとして実行します。
• 剥離テストを依頼してください。溶接強度は、外観から推測するのではなく、各製造実行の開始時にサンプル溶接の剥離テストで検証する必要があります。

Sealock が両方を実行する方法

当社の溶接能力は部品購入者がよく知っているところです。12,000 m²の東莞工場に27.12 MHzの高周波溶接ラインが9本あり、400人以上のスタッフを擁し、月間約10万個の溶接ラインと、ホーチミン市の2つの工場を備えています。溶接サイクルは、位置決め、空気圧によるクランプ、一定時間の通電、ヒューズ、溶接という固定シーケンスで実行されます。圧力下で冷却するその後、リリースして検査します。実行開始ごとに剥離テストを行います。冷却ステップは他の場所で急ぐステップであり、急ぐと完成したように見える冷間溶接が生成され、後で剥がれます。

部品購入者がよく知らないのは、工業用縫製作業は同じ基準で行われます多くの製品では、溶接よりも多くの作業が行われます。これには、荷重点でのボックス X およびバータックの補強、テックス 40 以上の接着ナイロンまたはポリエステル糸、大きな穴を切らずにコーティングされた生地の糸を分割するウェッジポイント針、デジタル糸張力制御、構造ステッチが露出したままになる熱風シームシーリングが含まれます。

両方の分野を 1 つの建物内で行うことで、ハイブリッド製品が可能になります。そして、私たちが製造するすべてのバックパック、スリング、ウエスト パック、フライ フィッシング パックはハイブリッド製品です。

ミックスを示す製品

画像	モデルとスペック	溶接・縫製バランス	MOQ
	SL-D002 ターポリンチューブドライバッグ— 5/10/20/30L; 500D PVC ターポリン。 8色。調節可能なショルダーストラップ + D リング;浮く。	ほぼ完全に溶接 - 最も単純なケースで、フラットシームチューブが RF の強みを発揮します。	500
	SL-J033 防水エクスペディションパック— 45/55/65L; 420D ナイロンに TPU。IPX8ゴム製シーリングストリップ、折り返しフラップ、圧縮ストラップ。強化された摩耗ベース。反射パイピング。	溶接シェル、完全に縫製されたサスペンション - パッド入りハーネス、胸骨ストラップ、パッド入りヒップベルト、ホールハンドル、パッチパネル	300～500
	SL-E008-1 フライフィッシングパック 24L— 840D TPU両面ラミネート;シームレスな気密構造。防水ジッパー。フロントツールサスペンションシステム。独自の気密ポーチが付いた取り外し可能な拡張ベスト。サイドのボトル収納。	当社が製造する最もハイブリッドな製品 - 溶接されたボディとポーチ、縫製されたベスト、ハーネス、ツールステーション	300～500
	SL-E103 密閉ジッパー付き防水リュックサック— 45L (30×22×73 cm); TPU コーティング;内部コンピュータ層。サンプルは15日間。	溶接されたボディとジッパーのインターフェース。内側の袖とハーネスが縫い付けられています	500
	SL-F115 防水スリングウエストパック— 約3L (24×8×15.5 cm)、0.56 kg。 500D PVC; IPX7;気密性の高いメインジッパーと耐水性のフロントジッパーポケット。通気性のあるパッド入りバックパネル。デュアル D リング、ラッシュウェビング、サイドループ。	溶接された密閉コンパートメント。縫い付けられたパッド入りバックパネル、ストラップシステム、ハードウェア	300

両方の構造の検証

品質は 3 段階で管理されます。IQC入荷したコーティングされた生地のコーティングの厚さ、接着性、溶接性を、糸、ウェビング、フォーム、ハードウェアとともに、署名された規格と照合してチェックします。IPQC両方のラインで実行します。各実行の開始時にサンプル溶接の剥離テスト、溶接側の溶接幅とコーナーの完全性をテストします。ステッチの密度、針の状態、糸の張力、縫製側のバータックまたはボックス X の実行。OQCISO 2859 AQL サンプリング、実際の水没バッチ試験、金サンプル比較をカバーしており、SGS または QIMA 検査も利用可能です。

Sealock はまた、完成品に対して顧客による完全な検査手順を厳密に実行します。開梱、真空抽出、24 時間静置、エアリークの判定— 短いダンクを通過したピンホールは、丸 1 日にわたって真空を排出します。ラボ プログラムは両方の分野をカバーしています: シール側の溶接接着強度と剥離強度、縫い目の強度、縫製側のアンカーにジャーク荷重を加える 1,500 サイクル以上の負荷試験、さらに摩耗、引き裂き、引張、塩水噴霧、UV、耐変色性、色差。

FAQ: 溶接および縫製構造

Q: 溶接されたバッグは常に縫製されたバッグよりも優れていますか?
A: 水没に関しては、そのとおりです。この主張を裏付ける構造は溶接のみであり、溶接された縫い目は、縫い付けてテープで留めた縫い目の最大 2 倍の応力に耐えます。雨や水しぶきにさらされる場合、完全にテープで固定された構造は、多くの場合、より低コストで、条件が要求する実用的な上限に達します。正しい答えは、製品の露出によって異なります。

Q: なぜすべてを溶接できないのですか?
A: 溶接では平坦な形状が必要であり、耐荷重接合部を十分に保持できないためです。 RF 溶接では平らなベース プレートが使用されます。 3 次元の金型は存在しますが、高価です。また、溶接されたストラップ アンカーは、縫い付けられたフットプリントによって力が分散されるため、継続的なせん断力が加わると剥離する可能性があります。

Q：縫製すると防水性が損なわれませんか？
A: 間違った順序で実行した場合に限ります。完成した縫い目に穴が開くため、溶接後にステッチを決して行ってはなりません。構造ステッチはまずフラットパネル上に行われ、最終的には溶接されたスキンの下に配置されます。露出したままの場合、内側の周囲は熱風裏当てテープでシールされます。

Q: 雨の中よりも水没したバッグの方が針穴が重要なのはなぜですか?
A: 圧力がかかると針穴が広がるためです。ステッチされた縫い目は、静止状態では防水性を保っていますが、バッグが水中に押し込まれたり荷物が投入されたりすると開くことがあります。

Q: サプライヤーが本当に両方の機能を備えているかどうかを確認するにはどうすればよいですか?
A: どの特定の部品が溶接され、どの部品が縫製されているのか、生産順序はどうなっているのか、露出した構造ステッチはどうなっているのかを尋ねてください。両方を行う工場は、即座に詳細に答えます。貿易事務所ではできません。

Q: シーロックは何をしますか?
A: どちらも社内で同じ基準で、9 本の高周波溶接ラインと完全な工業用縫製作業を行っています。当社の製品のほとんどでは、縫製作業が溶接作業よりも多く、両方の作業が毎回検査されます。

工場と話す

あなたの製品が実際にどの構造を必要とするか（溶接、縫い付けとテープで留めた構造、またはほとんどの製品に必要なハイブリッド）について話し合うには、Sealock までお問い合わせください。info@sealock.com.hkまたは+86-769-82009361。 20 年以上にわたり、ひとつ屋根の下で高周波溶接と工業用縫製を行っており、9 つの溶接ライン、中国とベトナムの二重生産、出荷ごとの完全な顧客検査手順を行っています。
