カスタムカヤックバッグ製作ガイド

Sealock はカスタム カヤック バッグのメーカーおよび OEM サプライヤーです。プレーンなドライバッグは、2 つのパネル、丸いベース、ロールトップの溶接されたチューブです。カヤックバッグはその問題のさらに難しいバージョンです。なぜなら、パドラーが実際に望む機能、つまりインフレバルブ、電話窓、背中にフィットする輪郭のあるシェル、ロックポイント、パッド入りのバックパネルがすべて必要になるからです。防水バリアを意図的に遮断し、再度密閉する。このガイドでは、工場現場で何が必要なのか、そしてブランドがカヤックバッグの概要を書くことが何を意味するのかについて説明します。

カヤックバッグを作るのが難しい理由

追加された機能はすべて、シーリングの問題を追加します。チューブドライバッグには 1 つの連続した溶接パスがあり、皮膚を貫通するものはありません。カヤックのドライ バックパックには、湾曲したシェル、不透明な生地に溶接された透明な窓、壁を貫通するバルブ フランジ、成形されたロック ハウジング、接着されたフォーム バック パネル、および全荷重を支えるハーネス アンカーが付いています。それぞれがバリアが故障する可能性がある場所であり、それぞれに独自のプロセス ウィンドウがあります。

カヤックバッグが専門工場と一般工場を分けているのはそのためです。誰でもチューブを溶接できます。密閉された湾曲シェルにハードウェアを何千ものユニットにわたって繰り返し統合することは、別の機能です。

湾曲したシェルの溶接

当社のカヤック パックのいくつかは、直線的な円筒ではなく半円形のシェルを使用しています。これは、輪郭のあるボディが背中にぴったりとフィットし、ボートに予測通りに収納できるためです。 RF 溶接における従来の通念では、曲面はプロセスの候補としては不適切であると考えられていました。実際には機能しますが、制御変数が変化します。曲線溶接では重要な要素は次のとおりです。型締圧力の制御ではなく、上型と下型の間のギャップを正確に制御。ダイの間隔を正しく設定すると、湾曲したシームが平らなシームと同じくらい確実に溶接されます。圧力のみに依存すると、溶接の品質は曲線に沿って変化します。

2 つの関連する制約によって、実用的なジオメトリが形成されます。

• RF フィールドは小さなギャップを越えてのみ機能します。材料を溶かすのに十分な強さの電場では、電極と部品が約 1.5 mm 以内にある必要があります。そのため、このプロセスは厚い剛性部分よりもフィルムやコーティングされた生地に適しており、金型の設計はシェルの輪郭に厳密に従う必要があります。
• パネルは大きめにカットされています。材料がツールの溶接領域を完全に覆う必要があり、そうしないと溶接自体が損なわれるため、切断片は溶接パターンより少なくとも約 6 mm 大きくなります。余分な部分は後でオフラインでトリミングできます。

異種材料の溶接: ウィンドウパネル

透明な電話窓または表示パネルは、コーティングされた生地のシェルに透明なフィルムを溶着することを意味します。これは、熱挙動が異なる 2 つの異なる素材です。これを規定するルールは、一部のサプライヤーの窓が剥離する理由を説明しているため、知っておく価値があります。

2 つの異なる材料を接合する場合、ガラス転移温度の高い材料が最初に加熱され、Tg の低い材料に熱が伝導するようにプロセスを設定する必要があります。逆の方法で実行すると、柔らかい材料は過度に溶けて薄くなり、硬い材料は適切に融合することがなく、許容範囲に見える接合が生成されますが、後で失敗します。これを正しく行うには、努力ではなく、電極の設計とパラメータの設定が重要です。

コーティングされた生地の場合は、マテリアル フロアもあります。適切に溶接するには、コーティングの最小厚さがおよそ 0.003 ～ 0.005 インチ (3 ～ 5 ミル) 必要です。生地のコーティングが薄すぎると、機械がどれほど適切に設定されていても、信頼性の高い接着が得られません。

バルブの組み込み

当社のカヤック パックの膨張および収縮バルブを使用すると、パドラーが空気をパージしてバッグをハッチ内に圧縮したり、一時的に浮力をサポートするために空気を追加したりできます。それを製造するということは、密封された袋の壁に意図的なポートを設けることを意味します。実績のあるアプローチが 2 つあります。

• フランジ付きバルブがミッドパネルに溶接されています。ポートとバルブには特に溶接可能なフランジが付属しており、パネルの中間点に取り付けることができます。RF 溶接により、どちらの素材にも損傷を与えることなく、コーティングされた生地がポートにシールされます。
• 継ぎ目に溶接されたチューブ。バルブ本体を継ぎ目に直接配置するのは難しいため、一般的にはチューブを継ぎ目に溶接し、そのチューブに圧縮嵌めバルブを取り付けることが行われます。

いずれの場合でも、バルブ溶接部は本体の継ぎ目とは別のプロセスウィンドウであり、独自のパラメータセットと独自の検査が行われます。これは、特に圧力テストを行う価値のある機能でもあります。その理由については次のセクションで説明します。

購入者が知っておくべき故障モード

これは、バルブや空気保持機能を備えたバッグにとって重要です。弱い縫い目は最初の漏れチェックに合格しても、繰り返しの膨張サイクル、輸送時の振動、または寒冷地での使用後には失敗する可能性があります。ラインの最後での 1 回のパス/失敗のダンクは、シールの耐久性を証明するものではなく、その日シールが存在したことを証明します。

この種の製品の QC には目視検査が必要となるのはこのためです。剥離試験, 圧力保持、 そして剥離検査、水質検査だけではなく。これが、完成品を 24 時間保持して真空抽出を実行する理由でもあります。丸 1 日持続する陰圧により、短時間の浸漬でマージンシールが表面に露出します。

荷重ポイント: ボディが溶接される前にハーネスが縫い付けられる理由

荷物を積んだ 38L カヤック パックはその全体重をショルダー ハーネス アンカーに掛け、パドラーはデッキのラッシュ ポイントをクリップしたり外したりして、これらのアンカーを常に循環させます。溶接のみのアタッチメントは継続的なせん断力を受けると剥離する可能性があるため、ハーネス、D リング パッチ、ラッシュ コード アンカー、およびホール ハンドルは、シェルが溶接される前に、フラット パネルに高い張力で縫い付けられます。。ステッチされたフットプリントが荷重を分散します。その後の溶接と補強によって穴が覆われます。その後、アンカーは目視で判断されるのではなく、負荷とジャークのテストが行​​われます。

これはパドルスポーツのガイダンスが重要な点でもあります。デッキギアは少なくとも 2 点で取り付ける必要があるため、アンカーは静的な重量ではなく、衝撃負荷がかかる繰り返しの使用に耐えるように構築する必要があります。

バックパネルの接着

当社のカヤック パックの一体型 EVA バックパネルは重量を軽減し、荷物を入れるまでの歩行中の熱の蓄積を軽減します。 EVA 自体は RF 溶接可能であるため、パネルを接着するのではなくビルドに組み込むことができます。また、他の場所と同じ理由で、ここでも接着剤より溶接の方が好ましいです。溶接接合により、接着剤の老化と再活性化のリスクを回避します、これはまさに、暑いガレージに濡れた状態で保管されているバッグに見られる故障モードです。

異なるシーリングシステム: ラバーストリップクロージャー

すべてのカヤック バッグがロールトップで閉じるわけではありません。当社の遠征建設は、折り返しフラップの下にある圧縮天然ゴム製シール ストリップ、中央の圧縮ストラップで固定— IPX8 に達する、機械的に異なるシステム。製造には、ロールトップにはない手順が追加されます。ゴム ストリップを開口部全体に沿ってぴったりと接着する必要があり、フラップの形状をその上に直角に折り畳む必要があり、コンプレッション ストラップを幅全体に均等にクランプする必要があります。不均一なクランプは典型的な失敗です。シールが中央で保持され、一方の端に隙間があると、偶然のダンクを通過して圧力がかかると漏れてしまいます。

ブランド: 溶接する前に印刷してください。

ブランドにとって有益な順序付けポイント:溶接が完了する前に、スクリーン印刷またはホットスタンピングをフィルム層に組み込むことができます。パネルがまだ平らな状態でグラフィックスを適用すると、レジストレーションが向上し、完成した 3 次元シェルの周りで作業する必要がなくなります。ここでも反射プリントを指定する価値があります。パドラーは夜明けや夕暮れ時に水上にいることも多く、反射マークにより暗い場所でもバッグを見つけやすくなり、同時にブランド資産としても機能します。

これがブリーフにとって何を意味するか

• 溶接可能な材料を指定する— PVC、TPU、TPU コーティングされたナイロンまたは EVA。 PP や PE などの無極性プラスチックは RF 溶接できません。
• 塗装の厚みを確認する— およそ 3 ～ 5 ミル未満では、コーティングされた生地は確実に溶着されません。
• 早めに貫通を決定する— バルブ、窓、ロック、ポケットの位置はすべて、金型の設計と工具のコストに影響し、金型が完成した後の移動には費用がかかります。
• シェルの形状を溶接しやすい状態に保つ— 緩やかな曲線ときれいな縫い目は、半径が狭くて収束する縫い目よりも再現性が高くなります。
• すべての荷重ポイントの詳細— ハーネス、D リング、ラッシュコード、運搬ハンドル、およびそれぞれの固定方法。
• 適切なテストを依頼する— 浸漬の合否チェックだけでなく、剥離強度、圧力保持、層間剥離の検査も行います。
• ツールの予算— カスタム シェル形状にはカスタム銅ダイスが必要です。これは別途見積もりされ、最初のサンプルが届くまでにリードタイムがかかります。

製品の基本

Sealock's の溶接バッグドライバッグラインはカスタム カヤック プロジェクトの同等の開始点であり、どれも他のものよりも上位にランクされることはありません。それぞれが上記で説明した異なる生産能力を示しています。

画像	モデルとスペック	それが示す生産能力	MOQ

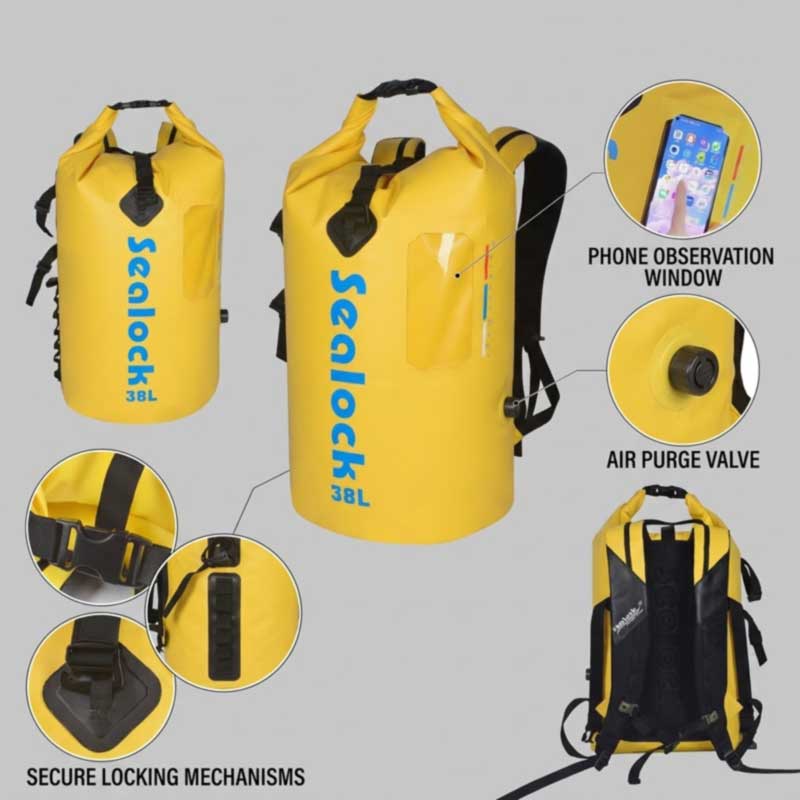

	カヤック用 38L 防水ドライ バックパック— 500D PVC、0.5 mm;半円形のシェル。電話用のフロントウィンドウポケット。パドルボード用の多機能ロック。サイド膨張/収縮バルブ。一体型EVAバックパネル。	曲面シェル溶接、バルブ統合、ウィンドウ パネル、EVA 接着 — すべてを 1 つのビルドで実現	300～500
	SL-E977 カヤックドライバックパック— 28L; 500D PVC、0.5 mm;半円形のシェル。電話窓口。多機能ロック。サイド膨張/収縮バルブ。 EVAバックパネル。	同じプラットフォームで日帰り可能	300～500
	SL-D045 ガスバルブ付密閉チューブドライバッグ— 20L、サイズは2Lから100Lまで。 PVC;制御された膨張と収縮のためのガスバルブ。カスタマイズされた色。サンプルは 5 ～ 7 日かかります。	シンプルなチューブにバルブを統合 - 空気制御への低コストのルート	500
	SL-D693 ウィンドウ＆ジップポケット付きチューブドライバッグ— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC ターポリン。IPX7; PVC 透明フィルム窓;乾湿分離。取り外し可能な強化ストラップ。 POMバックル。	クリアフィルムとターポリンの溶着と、密閉されたジッパーポケットが 1 つのボディに	300
	SL-J033 防水エクスペディションパック— 45L / 55L / 65L; 420D ナイロンに TPU ラミネート加工。IPX8天然ゴム製シーリングストリップ + 折り返しフラップ + 中央圧縮ストラップ経由。強化された摩耗ベース。パッド入りハーネス、胸骨ストラップ、ヒップベルト、キャリーハンドル。反射パイピング。	ラバーストリップシーリングシステムとフル耐荷重ハーネス	300～500
	SL-E102 ドライバックパック— 15L / 20L / 30L (サイズごとの公表寸法) 500D PVC メッシュ。カスタムの色とサイズ。	共有ツールの 3 つの機能 - 効率的な金型の償却	300

生産条件と品質管理

アイテム	詳細
MOQ	モデルごとに 300 ～ 500 個
ツーリング	シェル形状ごとのカスタム銅ダイは別途見積もり。リピート注文で再利用
サンプリング	ツーリング後はラウンドごとに 3 ～ 10 日。通常は2ラウンド
生産	サンプル承認後 20 ～ 45 日
容量	27.12 MHz の 9 本の HF 溶接ライン。約100,000ユニット/月
評価オプション	溶接ロールトップ構造で IPX7 を確認。ラバーシール構造でIPX8

品質は 3 つの段階で管理されます —IQC(入荷した生地は、コーティングの厚さ、接着性、溶接性、さらにバルブ、ロック金具、バックル、ウェビングが署名された規格に照らしてチェックされます)、IPQC(切断公差、ボディの継ぎ目と貫通部の両方の溶接の完全性、バルブとウィンドウの取り付け、ハーネスとラッシュポイントのアセンブリ、各実行開始時のサンプル溶接の剥離テスト)、およびOQC(ISO 2859 AQL サンプリング、実際の水没バッチ試験、バルブ付きビルドの圧力保持、層間剥離検査、および金サンプルの比較、SGS または QIMA が利用可能)。 Sealock はまた、完成品に対して顧客による完全な検査手順を厳密に実行します。開梱、真空抽出、24 時間静置、エアリークの判定。このラボではさらに、溶接接着強度と剥離強度、ハーネスアンカーとラッシュポイントにジャーク荷重を加える1,500サイクル以上の荷重テスト、浮力チェック、摩耗、引き裂き、引張、塩水噴霧、UV、色堅牢度、色差なども実施しています。

よくある質問: カヤックバッグの製造

Q: 湾曲したシェルや輪郭のあるシェルを溶接できますか?
A: はい。曲線溶接は、上部ツールと下部ツールの間のダイの間隔が正確に制御されている場合に実行可能です。クランプ圧力ではなく、それが曲線の支配変数です。シェルの輪郭に合わせた金型設計が必要です。

Q: シールを損なうことなくインフレバルブをどのように統合するのでしょうか?
A: ミッドパネルに溶接されたフランジ付きバルブ (ポートとバルブにはまさにこのための溶接可能なフランジが付属しています)、または圧縮嵌めバルブが取り付けられた継ぎ目に溶接されたチューブのいずれかです。バルブ溶接には独自のパラメータセットと独自の検査があります。

Q: 一部の透明な窓が時間の経過とともに剥離するのはなぜですか?
A: 通常、異種材料の溶接が間違って設定されていることが原因です。より高い Tg の材料が最初に加熱され、より低い Tg の材料に熱を伝導する必要があります。逆の方向に実行すると、柔らかいフィルムが過度に溶ける一方、もう一方のフィルムは適切に融合せず、見た目は良好な接合が得られますが、後で失敗します。

Q: バルブ付きバッグの承認には 1 回の水質検査で十分ですか?
A: いいえ。縫い目が弱いと、最初の漏れチェックには合格しても、膨張サイクルを繰り返したり、輸送時の振動や寒冷地での使用を行ったりすると、依然として故障する可能性があります。浸漬と並行して、剥離試験、保圧試験、層間剥離検査を依頼してください。

Q: 組み立て前にロゴを付けることはできますか?
A: はい、その方が良いです。溶接前にパネルが平らな状態でスクリーン印刷とホットスタンプをフィルム層に適用するため、位置合わせがよりきれいになります。夜明けや夕暮れの視認性を高めるために、反射プリントを指定する価値があります。

Q: デザインが構築可能かどうかは何によって決まりますか?
A: 材料の溶接性 (PVC、TPU、コーティングされたナイロンまたは EVA。決して PP や PE ではない)、少なくともおよそ 3 ～ 5 ミルのコーティングの厚さ、ダイが追従できるシェルの形状、およびすべての貫通の位置。当社では、ツーリング前に溶接性の図面をレビューし、品質と歩留まりの両方を向上させる変更を提案します。
