防水携帯電話ポーチのテスト方法

Sealock は防水携帯電話ポーチのメーカーおよび OEM サプライヤーです。市場に出回っているポーチはどれも防水性を備えていると説明されています。意味のある方法でテストされた人ははるかに少ないです。ここでは、他の防水製品よりもギャップが重要です。顧客は濡れたタオルを危険にさらしているのではなく、携帯電話を危険にさらしているからです。このガイドでは、格付けの背後にある国際基準から生産ラインでのチェック、最終出荷検査、購入者が自分で実行できる 3 分間のテストに至るまで、電話ポーチが実際にどのようにテストされるかを説明します。

評価の背後にある基準

浸水評価は IEC 60529 (ISO 20653、AS/NZS 60529、JIS C 0920 などの関連規格を含む EN 60529 と同等) に基づいています。このスケールは、垂直滴下から高圧蒸気洗浄まで続きます。各レベルは、独自の装置、流量、期間を使用したまったく異なるテストです。

評価	状態	テストパラメータ
IPX0	保護なし	テストされていません
IPX1	垂直滴下	1 mm/分で 10 分間、アイテムは 1 rpm で回転
IPX2	滴下、15°傾斜	3 mm/min、通常位置から最大 15°傾斜
IPX3	放水	垂直から±60°までスプレーします。 60° 円弧上の振動チューブ、または ~10 L/min ノズル、min. 5分
IPX4	あらゆる方向からの飛沫	同じ装置を約 180° の円弧上で (または 5 rpm のターンテーブルで)。一般的な「防滴」ベンチマーク
IPX5	ウォータージェット	6.3 mm ノズル、約 30 kPa で 12.5 L/min、2.5 ～ 3 m から、最小。 3分
IPX6	強力なウォータージェット	12.5 mm ノズル、約 100 kPa で 100 L/min — 豪雨および洗い流し条件
IPX7	一時的な浸漬	1 メートル、30 分間
IPX8	連続浸漬	1 メートルを超え、メーカーが宣言する深さと持続時間まで
IPX9K	高圧高温ジェット	0°、30°、60°、90°の 4 つのノズル。 80±5°C で ~80–100 bar — 産業および自動車の洗浄

スケールに関して購入者が誤解する 2 つの点

まず、評価は累積されません。IPX7 と評価された製品は、必ずしも IPX5 または IPX6 の噴流に対して検証されているわけではありません。これは、浸入の物理的性質が大幅に異なるためです。持続的な静圧は、強力な指向性噴流とは別の問題です。そのため、両方を必要とする製品には、より高い数値がすべてをカバーすると仮定するのではなく、テストされ、IPX6/IPX7 または IPX6/IPX8 というラベルが付けられます。

次に、IPX1 ～ IPX6 はスプレー テストであり、浸漬テストではありません。これらは、雨、水しぶき、ホースを使った掃除をシミュレートします。ジャケット、スピーカー、照明器具にとっては便利なベンチマークですが、水中に入れることが全体の目的である製品には無関係です。 IPX4 等級の電話ポーチは水泳者に何も伝えません。このカテゴリでは、次の 2 つのレベルのみが意味を持つのはこのためです。

• IPX7— 最大 1 メートルで 30 分間浸漬。この基準は形状に関して正確であり、アイテムの底部は表面から 1 メートル以下の位置にあり、上部は表面から少なくとも 15 cm 離れています。固定された反復可能なテスト。
• IPX8— 条件下で 1 メートルを超える連続浸水メーカーが指定する。実際には、これは多くの場合、水深約 30 ～ 50 メートルに相当する 3 ～ 5 気圧でのテストを意味します。条件はメーカーが定義するため、IPX8 の主張は、深度と持続時間が宣言されている場合にのみ意味を持ちます。

最後の点は、購入者が知っておくことができる最も有益な点です。 「IPX8」だけでは検証できません。 「IPX8 ～ 30 メートル」はテストおよび監査が可能な主張です。

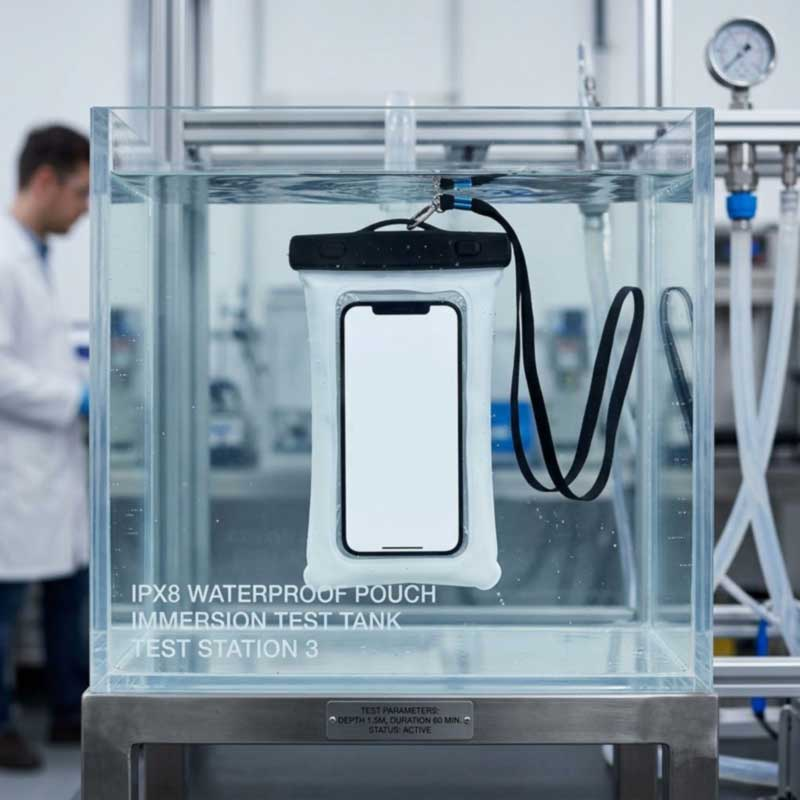

実験室浸漬テストの実行方法

この手順は、「水に入れて見る」よりも厳格です。

1. 設定— アイテムはユーザーが閉じるときとまったく同じように閉じられ、すべてのシールとクロージャが係合し、通常ストラップやフィッティングが取り付けられる開口部がシミュレートされます。
2. タンク— 底に接触することなくアイテムを完全に浸すのに十分な大きさであるため、指定された深さは本物です。
3. 浸漬— 指定された深さで指定された時間保持されます。 IPX7 の場合、1 メートルで 30 分間です。
4. 向き— どの面が一番上にあるかによってシールの動作が異なる可能性があるため、さまざまな角度でアイテムをテストするかどうかが決定されます。
5. 取り外しと検査— 品物は外部で乾燥され、開封され、浸入がないか検査されます。中の吸収紙は微量の水分も明らかにします。

IPX8 製品の場合、厳格な認定プロトコルはさらに進んでいます。まず、圧力減衰スクリーニング、定格期間中の定格深さの 1.5 倍での静的浸漬、ゼロと定格深さの間の動的浸漬サイクル圧力を最大 1,000 回繰り返し、その後、圧力減衰テストを繰り返して、サイクル中にシールが劣化したかどうかを検出します。重要なのは、環境の事前調整（熱老化、湿度、紫外線曝露）を行う必要があることです。前にしたがって、テストは、ラインから出たばかりのポーチではなく、太陽の下で夏を過ごしたポーチを反映します。

テストは完成したパウチから始まるわけではない

パウチが完成するまでに、密閉できるかどうかを決定する変数のほとんどはすでに固定されています。したがって、テストは生産まで 3 段階で実行されます。

• IQC — 受信: フィルムの厚さ、透明度、接着力が署名された規格に対してチェックされています。ガスケットの反発弾性をチェック。 ABS ロック ハードウェアの寸法と靭性がチェックされています。フィルムのバッチバリエーションにより、光学系とボディのシール方法の両方が変わります。
• IPQC — 進行中: シールと溶接の完全性、窓の位置合わせ、クロージャの取り付け、およびランヤードとアンカーのアセンブリは、パウチの製造時にライン上でチェックされ、各バッチの前にテストシールが実行されるため、パラメータは仮定ではなく証明されます。
• OQC — 送信: AQL サンプリング、浸漬テスト、および署名済みの金サンプルとの比較。SGS または QIMA 検査と認証が利用可能です。

水が見逃しているものを見つけるテスト

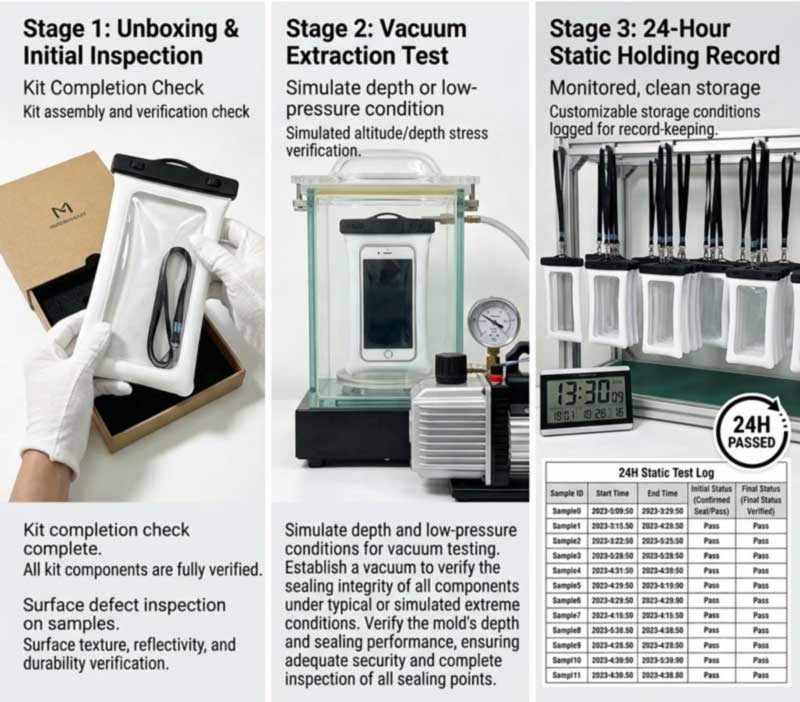

浸漬には盲点があります。欠陥は、水中で 30 分間通過できる程度に小さい場合でも、数週間後に顧客が故障する可能性があります。だからこそ、Sealock は完成品に対して顧客による完全な検査手順を厳格に実行します。開梱、真空抽出、24 時間静置、エアリークの判定.

ロジックは簡単です。真空を引くと、シールは反対方向の持続的な圧力差にさらされ、その後 24 時間静かにすると、漏れ経路が明らかになります。ピンホールが小さすぎて短時間の浸水で目に見える水が入らない場合でも、丸 1 日かけて真空状態になります。これは、最も厳格な IPX8 プロトコルが浸漬試験を圧力減衰スクリーニングで分類するときに使用する原理と同じです。ゆっくりとした漏れは、濡れたティッシュとして現れるずっと前に、圧力の変化として現れます。携帯電話を保護する製品では、そのマージンが、顧客が満足するか、デバイスが破壊されるかの違いとなります。

ポーチが合格しなければならないその他のテスト

防水加工は必要ですが十分ではありません。壊れたクリップから携帯電話が外れてしまう密封ポーチは依然として失敗しています。サポート スイートには以下が含まれます。

テスト	それが証明するもの
シール接着力と剥離強度	ヒートシールまたは溶接は単に押し付けられるだけではなく溶融されます
クロージャサイクル	繰り返し使用してもロックやジッパーは密閉されます
ランヤードアンカーへのジャークローディング	ポーチが携帯電話を保持し続ける - 主な故障モード
フィルムの透明性と摩耗性	ウィンドウは引き続きタッチや写真撮影に使用できます
浮力チェック	空ではなく、ターゲットの電話が入った状態で浮いています。
UV、熱噴霧、塩水噴霧	アザラシは太陽、熱、海水の季節を生き抜く
機能チェック	タッチスクリーン、Face ID、通話はフィルムを通して機能します

第三者認証

社内の結果は工場の言葉です。第三者レポートは、購入者が自分の顧客に示すことができる証拠です。 SGS または QIMA の検査と認証は、どのようなプログラムでも手配できます。特に IPX8 の要求については、購入者はリストに記載されている評価ではなく、深度が宣言されたテスト レポートを期待することが増えています。あなたが調達していて、サプライヤーがそれを製造できない場合は、その主張を未検証として扱います。

購入者なら誰でも実行できる 3 分間のテスト

サンプルを承認する前に (エンド ユーザー向けの小売店パッケージに印刷する価値があります)、簡単な検証シーケンスがあります。

1. ドライシールチェック— 中に折りたたんだペーパータオルを入れ、シールを閉めてロックし、軽く絞ります。空気ヒスノイズや目に見える隙間があってはなりません。
2. 水没— ペーパータオルを中に入れたポーチを水深 1 メートルに 30 分間沈めます。乾かしてから開けて確認してください。完全に乾いた紙は合格です。
3. 動作テスト— 水中に浸かっている間、水泳をシミュレートするために約 15 秒間激しく振ってから、再確認します。静的なシールと移動中のシールは同じものではありません。

お客様に伝えていただきたい 2 つの習慣: 通常の使用時または落下後に定期的にチェックを繰り返すこと、湿気が見られるポーチは廃棄することです。シールの完全性は紫外線、温度変動、繰り返しの使用により劣化し、劣化したガスケットは弾力性が回復しません。

製品の基本

Sealock'sのポーチです。防水電話ポーチラインはすべて上記の体制に従って構築および検証されており、OEM 注文の同等の開始点として機能します。いずれも他のものよりも上位にランクされることはありません。

画像	モデルとスペック	シールと定格	MOQ
	SL-A064 ユニバーサル IPX8 電話ポーチ カメラウィンドウ付き- プレミアムPVC + ABS;外部約22×11.5 cm、内部使用可能約。 18.5×9 cm; 7.0インチまでフィットします。タッチスクリーンフロントウィンドウ + 独立したリアカメラウィンドウ。 Face ID をサポート。 60～70g。 45 cm の調節可能なストラップ。	デュアルスライドロック + シリコンストリップ;IPX8	300
	SL-A101 デュアルシール IPX8 電話ポーチ (リアカメラウィンドウ付き)- 高透明PVC;外寸 11×17.5 cm、内部使用可能約 11 × 17.5 cm 9.5×14.5cm; 6.5インチまでフィットします。水中写真のサポート。 50～60g;イエロー/ブラック/フロストホワイト。	プレスシールストリップ + 折り重ねフォーム圧縮バー。IPX8	300
	SL-A082 (小) / SL-A083 (大) ユニバーサル防水フォン ポーチ— プレミアム PVC 0.30–0.35 mm + ABS ロック。ヒートシールボディ。 55～75g; -20°C ～ 60°C で認定済み。タッチスクリーン、Face ID、通話がサポートされています。	デュアルスライドロック+フォールドシール;IPX8、30mまで	300
	SL-F170 防水ジッパーフォンポーチ- TPU; 2L、電話とカード、現金、小さな必需品を収納できるスペース。カスタムロゴを受け入れます。	防水ジッパー。 HF溶接ボディ	500
	SL-A059 水泳用防水フォンポーチ— 500D 防水ベース上の TPU 複合生地、シームレスに溶接。カスタムサイズ。水泳、雨天、海辺、サーフィン、パドルボードに。	IPX7防水ジッパー	500

これらのシールの背後にあるエンジニアリングについては、当社のIPX8防水フォンポーチの製造ガイド、および当社の仕様チェックリストOEM 防水電話ポーチのカスタマイズ ガイド.

FAQ: 電話ポーチのテスト

Q: IPX7 テストと IPX8 テストの違いは何ですか?
A: IPX7 は固定です。アイテムの上部が表面から少なくとも 15 cm 離れた状態で 1 メートル、30 分間です。 IPX8 は、メーカーが定義した条件下 (多くの場合 3 ～ 5 気圧) で 1 メートルを超えて連続的に浸漬されることを意味するため、宣言された深度はその主張の一部です。

Q: パウチを IPX4 または IPX6 で評価しないのはなぜですか?
A: IPX1 ～ IPX6 はスプレーおよびジェット テスト (滴下、飛沫、ホースダウン条件) であり、浸漬ではないためです。ジャケットやスピーカーにとっては意味がありますが、IPX4 に合格するだけのポーチでは、水泳者には何も伝わりません。水中に入れるように設計された製品の場合、関連するベンチマークは IPX7 または宣言された深度 IPX8 のみです。

Q: 高い IPX 番号は自動的に低い IPX 番号をカバーしますか?
A: いいえ、評価は累積されません。 IPX7 の浸漬に合格しても、IPX5 または IPX6 の水流に対する耐性は証明されません。持続的な静圧と強力な指向性噴流は侵入メカニズムが異なるためです。両方が必要な製品には、両方のテストが行​​われ、ラベルが貼られています。

Q: 調達する場合、IPX8 ラベルで十分ですか?
A: いいえ。宣言された深さと継続時間、およびテストレポートを求めてください。深さが記載されていない IPX8 定格は検証できず、このカテゴリでは最も一般的なオーバークレームです。

Q: 浸漬試験だけでなく真空試験も行うのはなぜですか?
A: 没入には死角があるからです。ピンホールは水中で 30 分間経過しても、まだ使用できない可能性があります。真空を引いて 24 時間保持すると、圧力損失として遅い漏れ経路が明らかになります。これは、厳格な IPX8 プロトコルにおける圧力減衰スクリーニングの背後にある同じ理由です。

Q: パウチは新品時だけでなく、経年劣化後にもテストする必要がありますか?
A: 理想的にはそうです。浸漬前の熱老化、湿度、UV 曝露は実際の耐用年数をシミュレートします。シールの完全性は太陽、熱サイクル、繰り返しの使用によって劣化するため重要です。

Q: 第三者認証を手配してもらえますか?
A: はい — ご要望に応じて SGS または QIMA の検査と認証を行います。これは、購入者が自社の顧客に対する IPX8 の主張を実証するためにますます必要としているものです。

Q: 顧客は自分のポーチをどのように確認できますか?
A: ペーパータオルを中に入れて密封し、空気音を立てるために絞り、30 分間浸し、その後、浸しながら振って、動きのある状態でテストします。乾いた紙は合格です。湿気がある場合はポーチを廃棄することを意味します。
