IPX8 防水電話ポーチの製造ガイド

Sealock は、IPX8 防水携帯電話ポーチのメーカーおよび OEM サプライヤーです。 IPX8 は、一般的に使用されている最高の浸水クラスであり、電話ポーチには他の製品では実現できない重量がかかっています。ポーチは、その価格の何倍もの価値があるデバイスを保護しますが、1 つのピンホールで破損します。このガイドでは、IPX8 が実際に要求するもの、それに到達するシーリング アーキテクチャ、および 1 つの良好なサンプルではなく 10 万台のユニットにわたって評価を再現できるようにする製造規律について説明します。

IPX8 が意味するものと意味しないもの

IEC 60529 では、IPX8 は連続浸漬を意味します。超えて1 メートル、メーカーが指定する深さと持続時間まで。単一の固定された数値はありません。評価は「IPX8 ～ 30 メートル」などと記載されている場合にのみ意味を持ちます。対照的に、IPX7 は、1 メートルで 30 分間という定義されたテストです。したがって、深度が宣言されていない IPX8 の主張は、購入者に検証可能なものを何も伝えず、このカテゴリでは曖昧さがひどく悪用されています。

深度の数値が重要になるのは物理学です。静水圧は深さとともに増加し、あらゆるシール面に対して継続的に作用します。非常に深い設計のハウジングは深刻な圧力を抑制します。60 メートルのエンクロージャは約 87 psi に対して密閉されています。 30 メートルでは、荷重は比例して低くなりますが、それでも防沫クロージャーが耐えられるものをはるかに超えています。持続した、浸透と毛細管現象によって水をあらゆる欠陥に押し込みます。 IPX8 に準拠することは、その継続的なプッシュに合わせてすべてのインターフェイスを設計し、それを証明することを意味します。

IPX8を実現する3つの密閉構造

ジップスタイルのクロージャだけでは圧力がかかっても機能しません。ガスケットで密閉されたロックシステムがそうします。 Sealock は 3 つを構築し、それぞれが同じ問題に対する異なる答えを提供します。

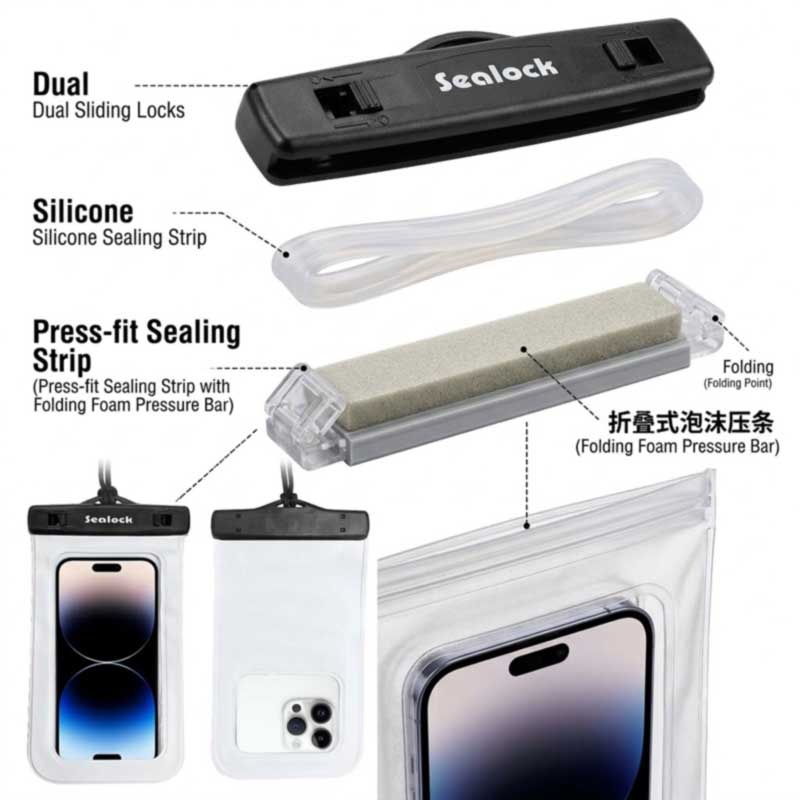

1. シリコンシールストリップ付きデュアルスライドロック

2 つの独立したスライド ロックが防水シリコン ストリップに口を固定し、ガスケットを全幅にわたって均等に圧縮します。シリコーンはシールの弾性を提供します。 ABS エンジニアリング プラスチック ロックがクランプ力を提供し、保持します。これが SL-A064 のアーキテクチャであり、その利点は冗長性です。2 つのロックは単一のリリース ポイントがないことを意味します。

2. プレスシール ストリップと折り返しフォーム圧縮バー

圧着されたシール ストリップが開口部を閉じ、上部が折り畳まれ、フォーム圧縮バーが折り目を固定します。したがって、シールは 2 つの異なる機構によって 2 回行われるため、縁部のプレスシールは折り目の機械的圧縮によって依然として支えられています。これは SL-A101 のデザインで、単一のクロージャーとして説明されているのではなく、真の二重シールです。

3. フォールドシール付きデュアルスライドロック

ヒートシールされたプレミアム PVC ボディ上の折り畳み式クロージャーと組み合わせられたスライド ロック。この構造は、定格 30 メートルの SL-A082 および SL-A083 で使用されています。

共通原則:準拠したガスケットと持続的かつ均等に分散されたクランプ力。不均一なクランプは典型的な失敗です。中央が保持され、一方の端に隙間があるシールは、カジュアルなダンクを通過しますが、深さで失敗します。

素材: 透明度、厚さ、ハードウェア

• ボディフィルム— 高透明度 PVC により光学的品質が得られ、安定した溶接/ヒートシール可能なボディが得られます。当社のロックシールポーチの厚さは 0.30 ～ 0.35 mm で、タッチに反応するのに十分な薄さと、穴が開きにくいのに十分な厚さがあります。
• ウィンドウフィルム— タッチスクリーン用の前面に高感度の透明フィルムがあり、独立した背面ウィンドウがあるため、カメラは画面面ではなくきれいなフィルムを通して撮影します。水中撮影は専用リアウィンドウでのみ可能です。
• ロック金具— ABS エンジニアリング プラスチック。クランプ力が緩まないように剛性を確保し、繰り返し閉めてもロックが割れないように靭性を考慮して選択されています。
• ガスケット— 永久歪みが生じるガスケットはシールを停止するため、反発弾性を考慮してシリコンまたはフォームを選択します。
• 温度範囲— 冷水で硬化するガスケットは漏れとなるため、-20°C ～ 60°C の動作範囲で認定された材料。

誰も宣言しない次元の問題

このカテゴリ全体で密かに利益をもたらしている製造業の現実を次に示します。使用可能な内部キャビティは外形寸法より小さい、シール構造により上部のスペースが消費され、圧縮に幅がかかるためです。購入者は、商品の外観図を見て注文し、その携帯電話が合わないことに気づくのが日常的です。現在、独立したガイダンスでは、外部の測定値を信頼するのではなく、購入前にキャビティの寸法を要求するよう買い物客に指示しています。

Sealock は両方を出版しています。 SL-A101 は外形が 11×17.5 cm、内部の使用可能領域が約 9.5×14.5 cm です。 SL-A064 の外形寸法は約 22 × 11.5 cm、使用可能サイズは約 18.5 × 9 cm です。両方を記載することがポーチを指定する正直な方法であり、OEM バイヤーにとっては、その番号が概要を決定する必要があります。仕様は、バッグの外側ではなく、内部の空洞とターゲット デバイスのエンベロープに対して書きます。サイズ決定の詳細については、OEM 防水電話ポーチのカスタマイズ ガイド.

設計による浮力

密封されたポーチは空気を閉じ込め、その閉じ込められた体積により、携帯電話を中に入れると浮きます。偶然に任せるのではなく、意図的に設計されているため、携帯電話を落としても沈まずに水面に留まります。浮力は、空のパウチからではなく、ターゲットデバイスを搭載したサンプルで実証されるべきです。これは、購入者がチェックする機能であり、市場が頻繁に誤解する主張であるためです。

一貫性を実際に決定するもの

IPX8 に一度到達することは設計上の成果です。すべてのユニットで目標に到達することは、プロセスの成果です。それを決めるのは次の 4 つです。

• シールと溶接の安定性— ヒートシールと溶接パラメータは一定に保たれ、各実行前にシールをテストします。急ぎのサイクルでは、完了したように見える結合が残り、後で剥がれてしまいます。
• フィルム配合制御— バッチの変動により光学系とシールの動作の両方が変化するため、到着したフィルムの厚さ、透明度、および接着力が署名された規格に照らしてチェックされます。
• 寸法公差管理— 均等にクランプするには、ガスケット、ロック、および口がきついバンド内で接触する必要があります。
• 反復可能なプロセス規律— 10万番目のパウチが承認されたサンプルと同じ方法で構築されるように、SOPを文書化しました。

評価の証明方法

品質は 3 つの段階で管理されます —IQC(フィルム、ガスケット、およびロック金具が署名された規格に準拠している)、IPQC(シールの完全性、窓の位置合わせ、ロックの取り付け、およびランヤードとアンカーのインラインアセンブリ)、およびOQC(AQL サンプリング、浸漬テスト、およびゴールド サンプルの比較、SGS または QIMA 認証が利用可能 - サードパーティの IPX8 認証は、購入者がますます求めているものです)。

さらに、シーロックは完成品に対して完全な顧客検査手順を厳密に実行します。開梱、真空抽出、24 時間静置、エアリークの判定。これは、IPX8 製品の決定的なテストです。短時間のダンクでは失敗できないほど小さすぎるピンホールは、丸 1 日経っても真空を失います。負圧テストでは、浸漬だけで通過できる限界シールが見つかります。携帯電話ポーチでは、これがまさに顧客が満足するか、デバイスが壊れるかの違いとなります。このラボではさらに、シールの接着と剥離強度、クロージャサイクル、ランヤードアンカーへのジャーク負荷、フィルムの透明性と摩耗、引張、塩水噴霧、および UV も実行します。

箱に印刷する価値のある正直な制限

よく作られた IPX8 ポーチにはまだ境界があり、それを明記することで顧客とブランドの両方を保護します。

• アザラシの年齢— ガスケットの完全性は、紫外線への曝露、温度変動、繰り返しの使用により劣化し、損傷したガスケットは反発弾性を永久に失います。ポーチは交換可能なアイテムであり、一生ものではありません。
• 定格限界までダイブしないでください— 賢明な指針は、定格深度を目標として扱うのではなく、定格深度内に十分にとどまることです。
• 塩水の後は洗い流して乾燥させてください— シールストリップに残った粒子は、次のシールを破る原因となります。
• 指紋によるロック解除はフィルムでは機能しません— タッチスクリーン、Face ID、通話はロックシールビルドで機能します。
• ユーザーはセルフテストを行う必要があります— 中にティッシュを入れて密封し、短時間水に浸しておくと、パッケージで推奨するに値する 3 分間のチェックになります。

製品の基本

Sealock'sのポーチです。防水電話ポーチこのラインは、上記のシーリング アーキテクチャをカバーし、OEM 注文の同等の開始点として機能します。他に優先されるものはありません。

画像	モデルとスペック	シールの構造と評価	MOQ

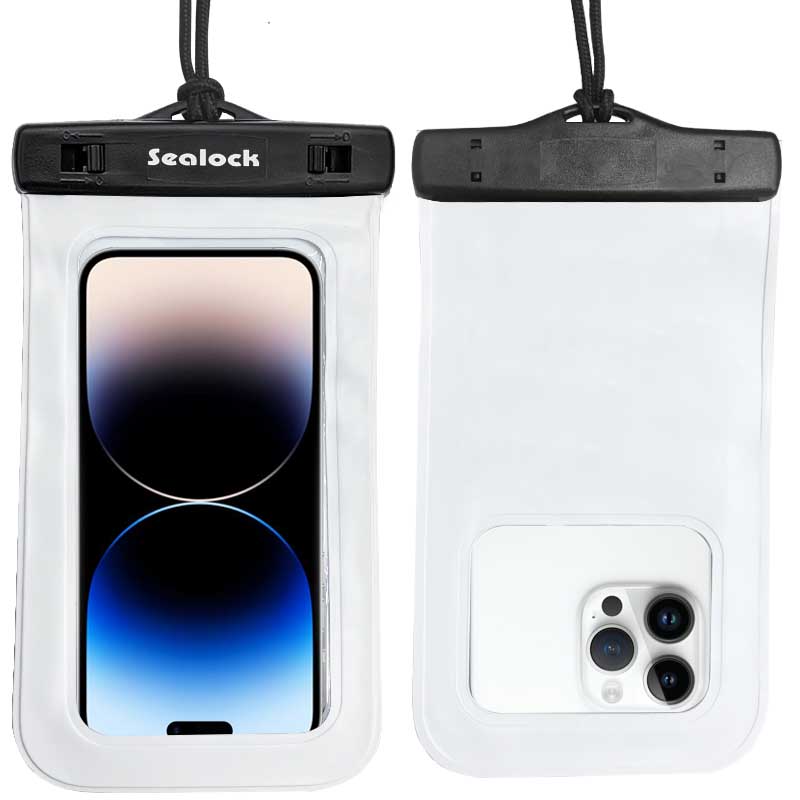

	SL-A064 ユニバーサル IPX8 電話ポーチ カメラウィンドウ付き- プレミアムPVC + ABS;外部約22×11.5 cm、内部使用可能約。 18.5×9 cm; 7.0インチまでの携帯電話に適合します。フルタッチスクリーンフロントウィンドウ + 独立したリアカメラウィンドウ。 Face ID をサポート。 60～70g。ブラック/フロストホワイト; 45 cm の調節可能なナイロン製ストラップ。	デュアルスライドロック + シリコンシールストリップ;IPX8	300

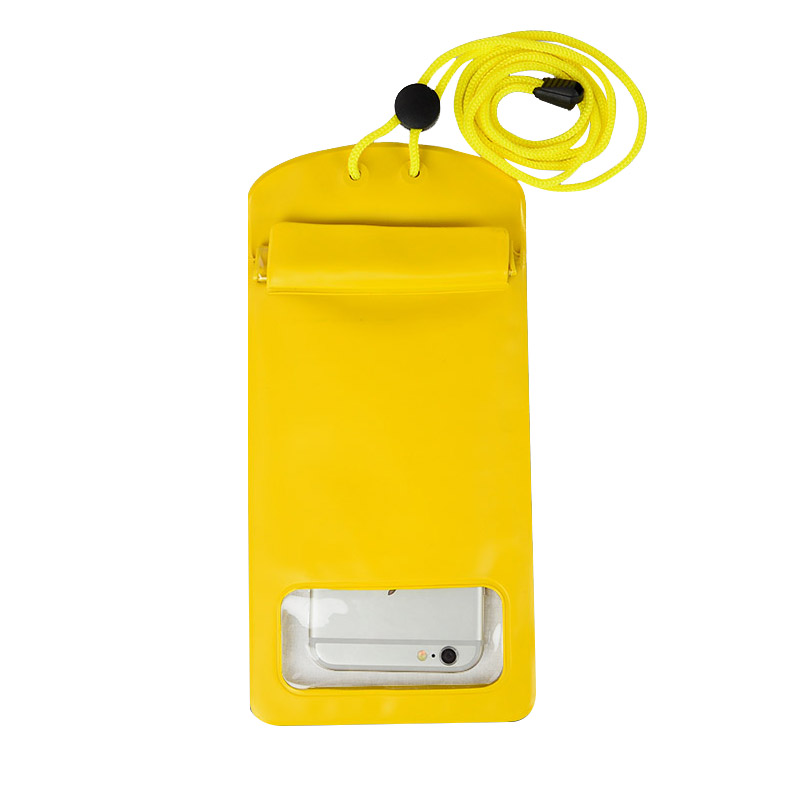

	SL-A101 デュアルシール IPX8 電話ポーチ (リアカメラウィンドウ付き)- 高透明PVC;外寸 11×17.5 cm、内部使用可能約 11 × 17.5 cm 9.5×14.5cm; 6.5インチまでの携帯電話に適合します。高感度タッチウィンドウ + 独立したカメラウィンドウ。水中写真のサポート。 50～60g。イエロー/ブラック/フロストホワイト;調節可能な編組ストラップ。	プレスシールストリップ + 折り畳み式フォーム圧縮バー。IPX8	300

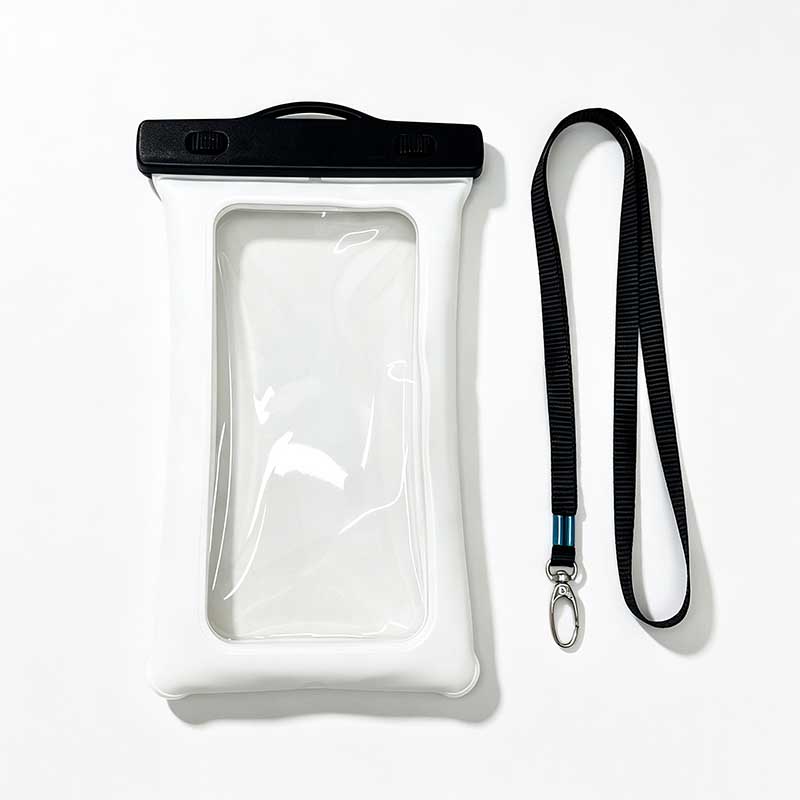

	SL-A082 (小) / SL-A083 (大) ユニバーサル防水フォン ポーチ— プレミアム PVC 0.30–0.35 mm + ABS ロック システム。高透明度TPU/PVCタッチフィルム。ヒートシールボディ。 55～75g; −20℃〜60℃。タッチスクリーン、Face ID、通話をサポート。ホワイト/ブラック/カスタム。	デュアルスライドロック+フォールドシール;IPX8、30mまで	300
	SL-F170 防水ジッパーフォンポーチ- TPU; 2L、電話とカード、現金、小さな必需品を入れるのに十分な大きさ。カスタムロゴを受け入れます。	防水ジッパー。 HF溶接ボディ	500
	SL-A059 水泳用防水フォンポーチ- 500D 防水ベース上の TPU 複合生地、シームレスに溶接。カスタムサイズ。水泳、雨天、海辺、川下り、サーフィン、パドルボード、セーリングに。	IPX7防水ジッパー	500

承認後、サンプリングは 7 ～ 15 日、生産は 30 ～ 45 日で実行され、シルク スクリーンまたは UV ロゴ印刷、カスタム カラー、OEM/ODM 開発がすべてのビルドでサポートされます。

FAQ: IPX8 パウチの製造

Q: IPX8 は具体的に何を保証しますか?
A: 1 メートルを超え、メーカーが宣言する深さと継続時間までの継続的な浸漬。宣言された深度を常に要求してください。深度が宣言されていない IPX8 クレームは検証できません。また、宣言されていない深度は、このカテゴリの標準的なオーバークレームです。

Q: ジッパーだけでは IPX8 に達しないのはなぜですか?
A: 持続的な圧力下では、ガスケットで密閉されたロック システムは、ジッパー スタイルのクロージャよりもはるかに優れたクランプ力を分散します。当社の IPX8 ビルドでは、ABS ロックまたは折りたたみ圧縮バーでクランプされたシリコンまたはフォーム ガスケットが使用されています。ジッパーの構造は IPX7 等級です。

Q: 内部空間が外部サイズより小さいのはなぜですか?
A: シール構造とその圧縮により、上部と側面のスペースが消費されるためです。それが、両方の図を公開する理由です。SL-A101 は外側が 11 × 17.5 cm で、約 9.5 × 14.5 cm が使用可能です。必ず内部キャビティに対して指定してください。

Q: 大量の注文全体で評価を一貫して保つにはどうすればよいですか?
A: 実行ごとのテストシールによるシールパラメータの安定性、厚さと接着力の流入フィルム制御、ガスケットとロックの厳密な寸法公差、文書化された SOP、そして完成品の真空保持リーク判定。

Q: 第三者認証を取得できますか?
A: はい — SGS または QIMA の検査と認証を手配することができ、購入者は IPX8 の主張に目に見えるテストレポートが付属することを期待することが増えています。

Q: IPX8 ポーチの寿命はどれくらいですか?
A: シールは紫外線、熱サイクル、使用により劣化し、劣化したガスケットは弾力性を回復しません。パウチは交換可能として扱い、塩水の後はすすいで乾燥させることを推奨し、パッケージにはティッシュとダンクによる簡単なセルフテストを記載します。

工場と話す

IPX8 防水電話ポーチの開発または製造については、Sealock までお問い合わせください。info@sealock.com.hkまたは+86-769-82009361。 20 年以上にわたり、溶接およびヒートシールされた防水製品、3 つの IPX8 密閉構造、公開された内部空洞寸法、出荷ごとの完全な顧客検査手順を提供してきました。
