カヤック ドライ バッグの素材ガイド

Sealock はカヤック用ドライバッグのメーカーおよび OEM サプライヤーです。パドルスポーツの素材選択は、キャンプや旅行用品の場合と同じ問題ではありません。カヤックバッグは、水面から増幅される紫外線、乾燥して研磨剤となる塩、そして絶えず加水分解にさらされるという 3 つの方向から素材を同時に攻撃する環境にあるからです。リュックサックでは優れた性能を発揮する生地でも、シーカヤックではあるシーズンでは機能しなくなる可能性があります。このガイドでは、これらの力が実際にどのような影響を与えるか、および顧客がパドルする水に対して材料を指定する方法について説明します。

カヤックバッグを老化させる 3 つの力

1. 紫外線 — 水上ではなぜ悪化するのか

オープンウォーターには日陰がなく、光が上方に反射されるため、デッキに固定されたバッグは、トレイル上の同じバッグよりもはるかに多くの紫外線を吸収します。材料の選択にはメカニズムが重要です。紫外線は未処理のビニールの可塑剤を分解し、もろさやひび割れの原因となります。—そして、数年ではなく数か月以内に発生する可能性のある過酷な海上勤務においても。破損モードも理解する価値があります。生地が徐々に柔らかくなるのではなく、ひび割れが生じるまでは大丈夫なように見える生地です。

2. 塩 — 単なる腐食剤ではなく、研磨剤です

これは、ほとんどの購入者が過小評価している力です。表面で乾燥した塩の結晶は研磨剤として機能し、波や突風が吹くたびにトップコートを削り落とします。紫外線と塩分にさらされると、仕上げの劣化が促進され、継ぎ目にカビの侵入口が開きます。また、乾燥した塩は、その塩が置かれている表面に太陽光を集中させ、紫外線の問題を悪化させます。

実際の結果はあなたのケアカードにあります。海水に出かけるたびに真水で洗い流すことは必須ではありません。高温多湿の沿岸地域では、紫外線、塩分、湿度の組み合わせにより、顧客が機器をメンテナンスしない限り、規定の耐用年数を床ではなく天井として扱う必要があります。

3. 加水分解とカビ

絶えず湿らせたり、湿ったものを詰め込んだり、湿気の多い保管をすると、コーティングが攻撃され、縫い目や裏地の層にカビが発生しやすくなります。耐加水分解性は、脚注ではなく、海洋製品の真の仕様点です。

2 つの主要な素材がこれらの力にどのように応えるか

水上の物件	PVC防水シート	TPUコーティング/ラミネート加工
耐紫外線性	UV 安定化しない限り脆弱です。可塑剤の損失により亀裂が発生する	強い;脂肪族グレードは黄ばみやひび割れに強い
塩水・加水分解	耐薬品性はありますが、塩分摩耗により表面仕上げが劣化します。	高い加水分解耐性 - 海洋の強み
摩耗（岩、砂利、船体）	優れています - 厚いコーティングを継続的に削り取る必要があります	とても良い;弾力性はえぐり出すのではなく吸収する
刺し傷/鋭利なもの	リーズナブルですが、鋭い端から破れやすい	優れた - 衝撃を吸収し、引き裂きに強い
冷たい水と空気	硬くなります。丸めて適切に密封するのが難しい	氷点下でも柔軟性を維持
防カビ性	治療が必要です。縫い目が弱点です	良い;一部のグレードは本質的に真菌の増殖に対して耐性があります
空気保持（バルブ付きバッグ）	高品質の配合に優れています	良好、バルブ領域の長期的なフレックスが向上
現場での修理可能性	優れています - シンプルなパッチキットがうまく機能します	良いですが、修復材料はあまり普及していません
料金	値のベースライン	より高い

特に水上で重要となる、PVC の明らかな利点に注目してください。現場での修理可能性。 PVC バッグの簡単なパッチは、旅行の途中でグラベルバーで行うことができ、遠征やレンタルの顧客にとっては本当にお金の価値があります。

バイヤーが誤解する仕様: コーティング重量を含まないデニール数

これは、このカテゴリで最も一般的な重要な間違いです。購入者は高デニールを指定し、耐久性もそれに続くものと想定しています。海上サービスでは次のことはできません。コーティング量が少ない高デニールの糸を選択しても、依然として急速な UV 劣化が発生します。実際の現場での耐久性を決定するのは、ベースヤーンとコーティングの相乗効果です。ヤーンは引張荷重に耐え、コーティングは天候に耐えます。

したがって、海洋グレードの準備書では、次の 4 つの事項を個別に指定します。

• ベース生地とデニール— ナイロンは引裂き強度と摩耗強度を高め、ポリエステルはコストと寸法安定性を高めます。また、織った構造は、不織布の表面よりも塩の結晶化に対して優れた耐性を持ちます。
• コーティングの種類と重量— 「TPU コーティング」だけでなく、コーティングの質量も含めて、それが UV や塩分に耐えるものであるためです。
• UV安定化— HALS (ヒンダードアミン光安定剤) などの UV 安定化グレードと添加剤により、色堅牢度と強度が大幅に向上します。
• 縫い目方法— 高周波溶接。塩分や水分が作用する接着接合ではなく、機械的に接合された継ぎ目を生成​​します。

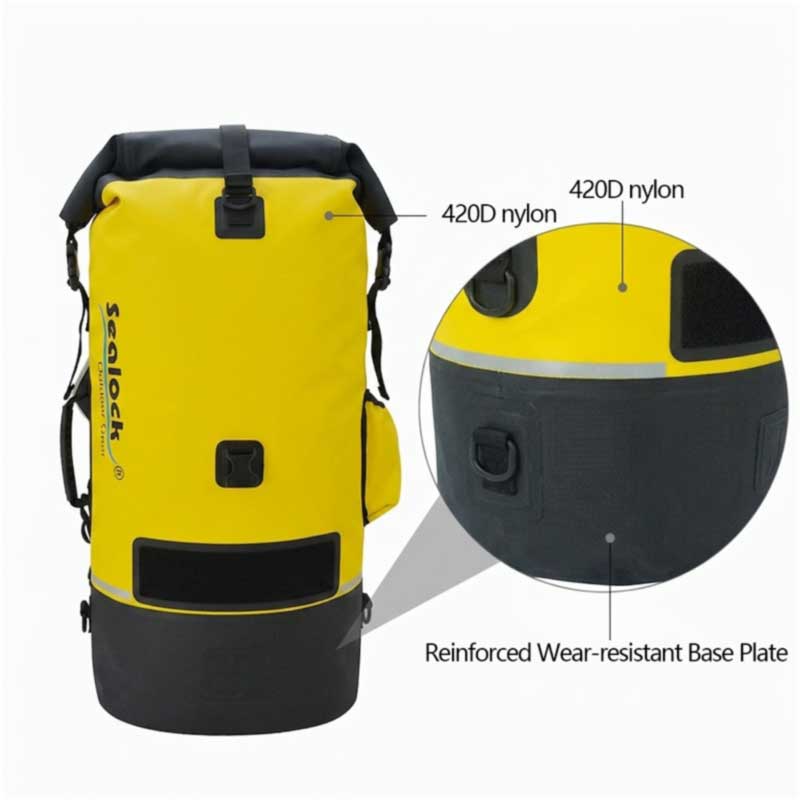

ハイブリッドの答え: TPU ボディ、PVC 強化ベース

ますます本格的なマリンギアを選びません。カヤックおよびカヤックフィッシングバッグの一般的で賢明な構造は、TPU ベースの本体と高摩耗ゾーンに PVC または 2 層強化ベース パネルを装備。本体は TPU の UV 安定性、耐加水分解性、柔軟性、軽量性を備えています。ベース (グラベル ランチや船体の端の上を引きずられる部分) には、継続的な削り取りに最も適した素材が使用されています。

複数の条件をカバーするために 1 つのバッグを指定する場合、通常は、単一の生地で妥協するよりも、これがより良い答えになります。

カタログではなく水で指定する

バッグが使用される場所	支配的なストレス	特定
激流と岩の多い川	摩耗と衝撃	500D PVC ターポリン。強化されたベース。現場で修理可能
シーカヤックと沿岸	塩分、紫外線、加水分解	TPU ラミネートナイロン、UV 安定化。 PVC強化ベース
湖とレクリエーション	日焼けと普段着	UV 安定化コーティングを施した 500D PVC — 価値ある選択
遠征とポータビリティ	重量、耐荷重、混合地形	420D ナイロンに TPU。重く強化された摩耗ベース
レンタル車両	乱用、修復可能性、修復可能性	500D PVC — 1 ドルあたりの強度が最も高く、パッチ適用が簡単
寒冷地と冬	低温での柔軟性	TPU — PVC は寒さで硬化し、亀裂が入ります。

ケアカードに含まれるもの

材料の選択は、顧客が製品を保守する場合にのみ定格寿命を実現しますが、ほとんどの場合、その方法がわかりません。ケア カードの 3 行は、保証に関する苦情の大部分を防止します。

• 海水に出た後は必ず真水で洗い流してください— 乾燥塩は研磨性があり、仕上げの劣化を促進します。
• 保管する前に乾燥させてください— 湿気を詰め込むと、縫い目や裏地のカビが発生しやすくなります。
• 直射日光を避けて保管してください— 保管中の紫外線への曝露は、水上での時間と同じくらい大きなダメージを与えます。

製品の基本

Sealock's の溶接バッグドライバッグ行は、生産時の材料オプションを示しており、OEM 注文の開始点と同等です。どのものよりも上位にランクされるものはありません。

画像	モデルとスペック	素材とその理由	MOQ
	SL-J033 防水エクスペディションパック— 45L / 55L / 65L;IPX8天然ゴム製シーリングストリップ + 折り返しフラップ + 圧縮ストラップ。耐久性の高い強化摩耗ベース。サイドラッシュコード。反射パイピング。パッド入りハーネス、胸骨ストラップ、ヒップベルト、キャリーハンドル。	420D ナイロンに TPU ラミネート - 引きずる部分のベースが強化されているため、耐紫外線性と耐加水分解性を備えています。	300～500
	カヤック用 38L 防水ドライ バックパック— 半円形のシェル。正面の電話窓。多機能ロック。サイド膨張/収縮バルブ。一体型EVAバックパネル。	0.5 mm の 500D PVC — 発射ランプの摩耗と空気保持のための重いコーティング重量	300～500
	SL-D054 チューブドライバッグ— 5/10/12/15/20/25L;黒、青、黄、赤、緑、紫。 10,000個/月を供給します。	で利用可能どちらかPVC または TPU ターポリン — 1 つの形状、2 つの環境	500
	SL-D135 カヤックチューブドライバッグ— バックアップベルクロで折り畳んでシールします。防水ジッパー付きの内ポケット。七色。 ISO9001、BSCI、ビューローベリタス。	500D PVC ターポリン – 摩耗に強く、現場で簡単にパッチ適用可能	500
	SL-D045 超軽量チューブドライバッグ— 20L、直径24.5×55cm;黒、黄、赤。調節可能なストラップ+Dリング。	70D ナイロンコーティング PVC - 最小重量で引き裂き強度を実現するナイロンベース	500
	SL-E102 ドライバックパック— 15L / 20L / 30L (サイズごとの公表寸法)カスタムの色とサイズ。	500D PVC メッシュ - 繰り返し使用できる強化織物構造	300

ベース生地、デニール、コーティングの種類と重量、UV安定化、強化ベースパネル、リサイクル（GRS）オプションはすべて、ベースモデルまたはスケッチから開発されたデザインで、注文ごとに指定できます。

材料性能の検証

海洋クレームには海洋検査が必要です。でIQC、到着したロールは、コーティングの厚さ、接着性、溶接性、色の違い、および署名された基準に対する堅牢性がチェックされます。コーティングの重量で変動するロールは引張試験に合格しても、太陽の下では失敗するためです。IPQC切断公差、溶接の完全性、負荷点アセンブリをインラインでカバーし、各実行開始時にサンプル溶接の剥離テストを行います。OQCISO 2859 AQL サンプリング、実際の水没バッチ試験、浮力チェック、金サンプルの比較をカバーしており、SGS または QIMA が利用可能です。 Sealock はまた、完成品に対して顧客による完全な検査手順を厳密に実行します。開梱、真空抽出、24 時間静置、エアリークの判定。パドルスポーツ プログラムにとって最も重要なラボ作業は次のとおりです。塩水噴霧、紫外線老化、摩耗、引き裂き、色堅牢度、溶接接着力と剥離強度に加え、アンカーへのジャーク荷重を伴う 1,500 サイクル以上の荷重テスト、引張力、色の違いも測定します。

よくある質問: カヤックバッグの素材

Q: 同じ素材のキャンプ バッグよりもカヤック バッグの方が老化が早いのはなぜですか?
A: オープンウォーターには日陰がなく、紫外線が上向きに反射されるため、塩が乾燥するとコーティングを削る研磨剤となり、生地が濡れていることがはるかに多くなります。 1 つではなく 3 つの劣化力が同時に作用します。

Q: マリンバッグにはデニールが高くても十分ですか?
A: いいえ。コーティング量が少ない高デニールの糸でも、UV の下ではすぐに劣化します。ベースヤーンとコーティングの組み合わせによって現場での耐久性が決まるため、デニール、コーティングの種類、コーティングの重量を個別に指定し、UV 安定化を依頼してください。

Q: シーカヤックには PVC と TPU のどちらが適していますか?
A: ボディには TPU ラミネートナイロンを使用しています。優れた UV 安定性、耐加水分解性、耐穿刺性、低温時の柔軟性に優れています。高摩耗ゾーンには PVC または 2 層強化ベースを検討してください。急流やレンタルフリートの場合、多くの場合、全体に PVC を使用する方が適切です。

Q: PVC は水に対して利点がありますか?
A: はい、2つです。厚いPVCは、岩や船体の端に定期的にこすれるのに非常によく対処し、フィールドでのパッチの貼り付けが簡単です。これは、修理可能なバッグが交換可能なバッグよりも優れている遠征やレンタル艦隊では重要です。

Q: メンテナンスについてお客様にどのようなことを伝えればよいですか?
A: 海水に出かけるたびに真水ですすぎ、保管する前に乾燥させ、バッグを保管する際は直射日光を避けてください。乾燥した塩は研磨性があり、紫外線と組み合わせることで早期に仕上げが失敗する主な原因となります。

Q: 2つの素材で1つのバッグを作ることはできますか?
A: はい。SL-D054 は PVC または TPU ターポリンで提供されているため、ブランドは同じ形状のバリュー バージョンとマリングレード バージョンを実行できます。強化ベースを備えたハイブリッド構造も可能です。

工場と話す

カヤックバッグプログラムに適切な素材を指定するには、Sealock までお問い合わせください。info@sealock.com.hkまたは+86-769-82009361。 20 年以上にわたる PVC と TPU の両方の社内高周波溶接、UV 安定化およびリサイクル素材のオプション、塩水噴霧および UV テスト、出荷ごとの完全な顧客検査手順。
