生地が壊れるまで擦る機械

Sealock lab のシリーズの第 1 弾: 4 ステーションの摩耗試験機が、バッグの表面が実際にどのくらい長持ちするかを事前に知る方法

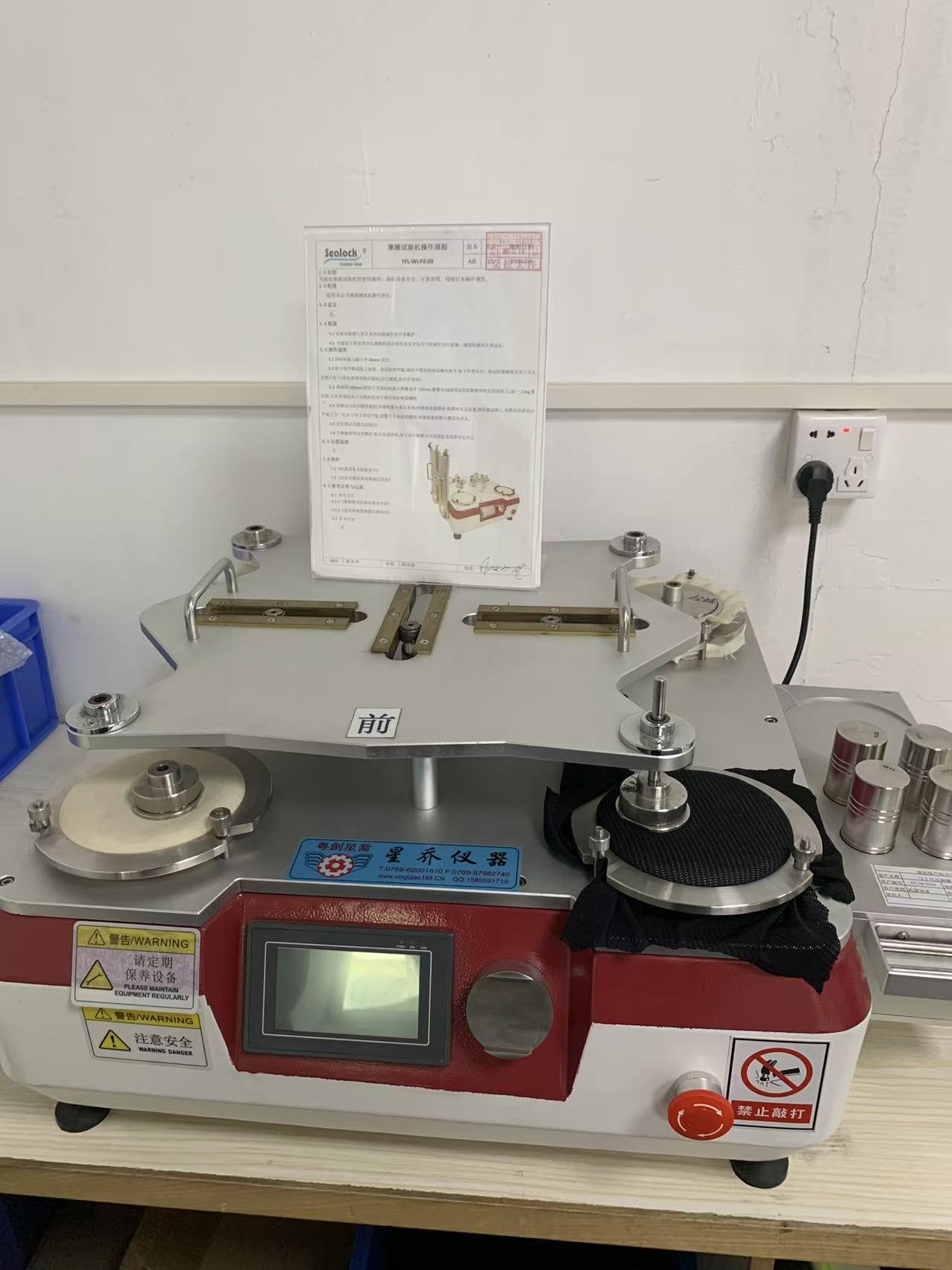

中国、東莞 — [月日]、2026— 溶接床から廊下を離れた静かな部屋で、ずんぐりした赤と白の機械が小さな円形の生地を破壊することに日々を費やしています。直径 44 ミリメートルの 4 枚のディスクを研磨布に下向きに固定し、測定された荷重の下、8 の字を描くように何千回も繰り返し、表面が傷つくまでこすります。それから誰かがそれらを取り出してよく見て、何が起こったかを書き留めます。

魅力的ではないので、顧客が製品写真でそれを見ることはありません。しかし、この機械は、ほぼすべての購入者が尋ねることを忘れ、ほぼすべてのユーザーが最終的に気にする質問に答えます。このバッグの外側は現実世界との接触からどれくらい耐えられますか?

摩耗はギアが実際に死ぬ原因です

防水バッグの原因を尋ねると、ほとんどの人は、縫い目が裂ける、ジッパーが吹き飛ぶ、穴が開くなど、劇的な何かを思い浮かべます。実際には結末はもっと退屈だ。バッグはコンクリートの上に置かれ、トラックの荷台を引きずられ、ボートのシートの下に押し込まれ、岩にこすり付けられ、同じ場所でバックパックのストラップで擦られ、2シーズン続きました。何も涙が出ない。表面はゆっくりと磨耗していきます。

コーティングされたテクニカルファブリック (ドライバッグ、クーラー、ケースに溶接される TPU および PVC コーティングされた素材) の場合、摩耗が遅いのは見た目の問題ではありません。コーティングは防水バリア。十分に薄くこすると、仕上がりが鈍くなるだけではありません。あなたが道を開いたのです。バッグは完全に溶接され、完全に密封され、初日に浸漬テストに合格しても、通常の使用で生地の表面が研磨されているため、2 年目には水を通し始めます。その失敗は縫い目やジッパーに遡ることはありません。それは、誰もストレステストを行っていない素材の選択に遡ります。

そこでテストしてみます。材料が生産プログラムに投入される前、および顧客またはサプライヤーが代替品を提案するたびに、サンプルがこの機械に送られ、その番号がわかるまで擦られます。

機械が何をするのか

この原理は、古典的なマーティンデール タイプの摩耗テストの背後にあるものであり、説明する価値のあるある意味賢いものです。試験片は研磨剤に対して下向きにクランプされ、研磨材に対して移動されますが、円形ではなく、一直線に前後に移動しません。連続的に変化するループ状の経路、つまりリサージュ図形を移動するため、2 つの経路で生地がまったく同じ方向に摩耗することはありません。ほとんどの布地は異方性であるため、これは重要です。布地には縦糸と横糸、シボがあり、場合によっては方向性のあるコーティングやプリントが施されています。 1 つの軸だけをこすると、材料をどのようにロードしたかに応じて、材料を褒めたり罰したりする答えが得られます。ループ状の経路はあらゆる方向から順番に擦り傷を負います。これは、研究室が車の後部にバッグが受ける無関心で多方向の擦り傷に最も近い場所です。

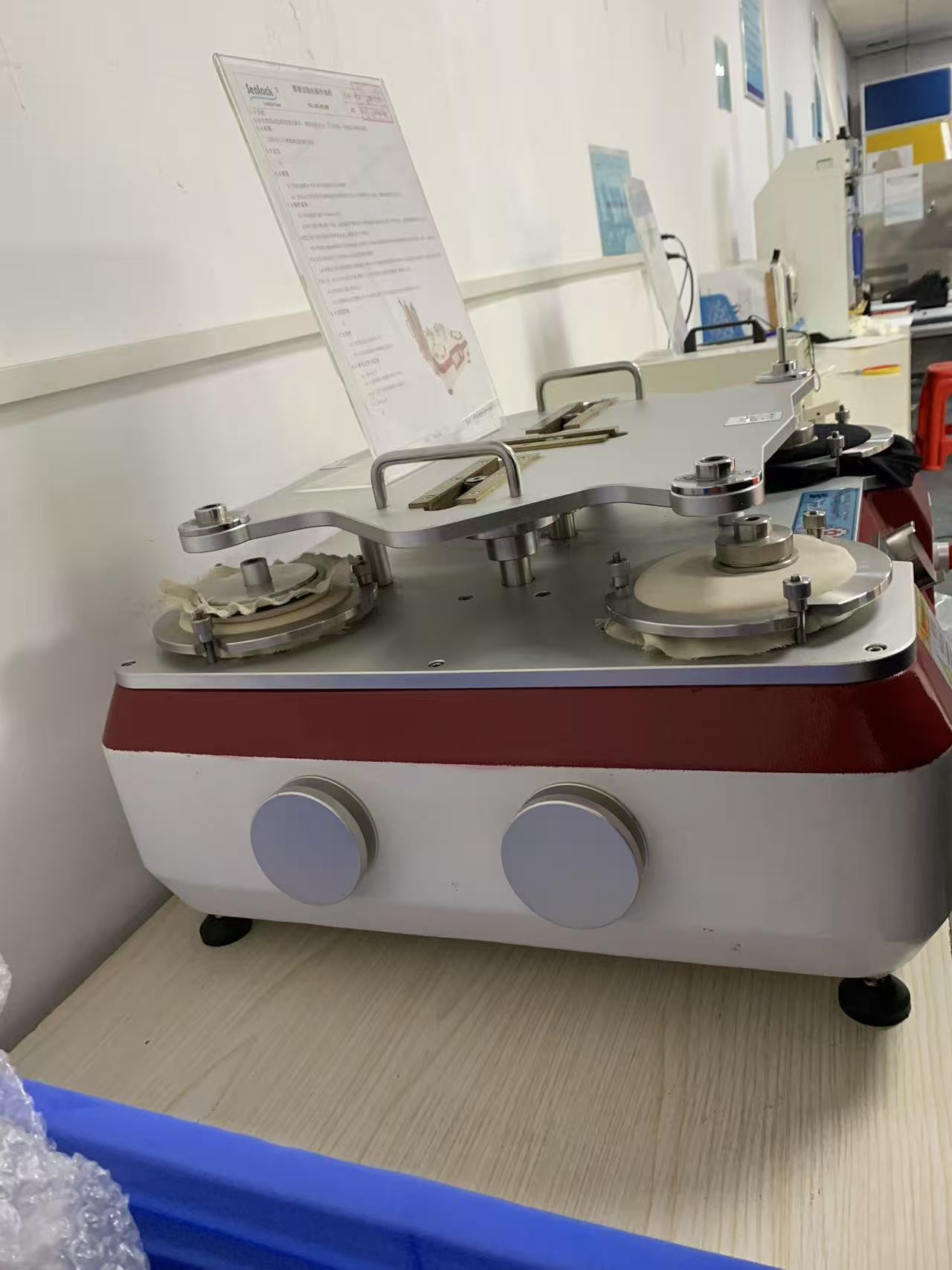

私たちの駅は一度に4つの駅を運行します。これは単なるスループットではなく、信頼できる答えを得る方法です。 4 つの試験片に同じ荷重と同じサイクル数を適用すると、結果が材料の挙動によるものなのか、1 つの試験片のまぐれによるものなのかを確認できます。 4 つを切り、4 つを実行し、4 つを比較します。

実際に書いてある手順

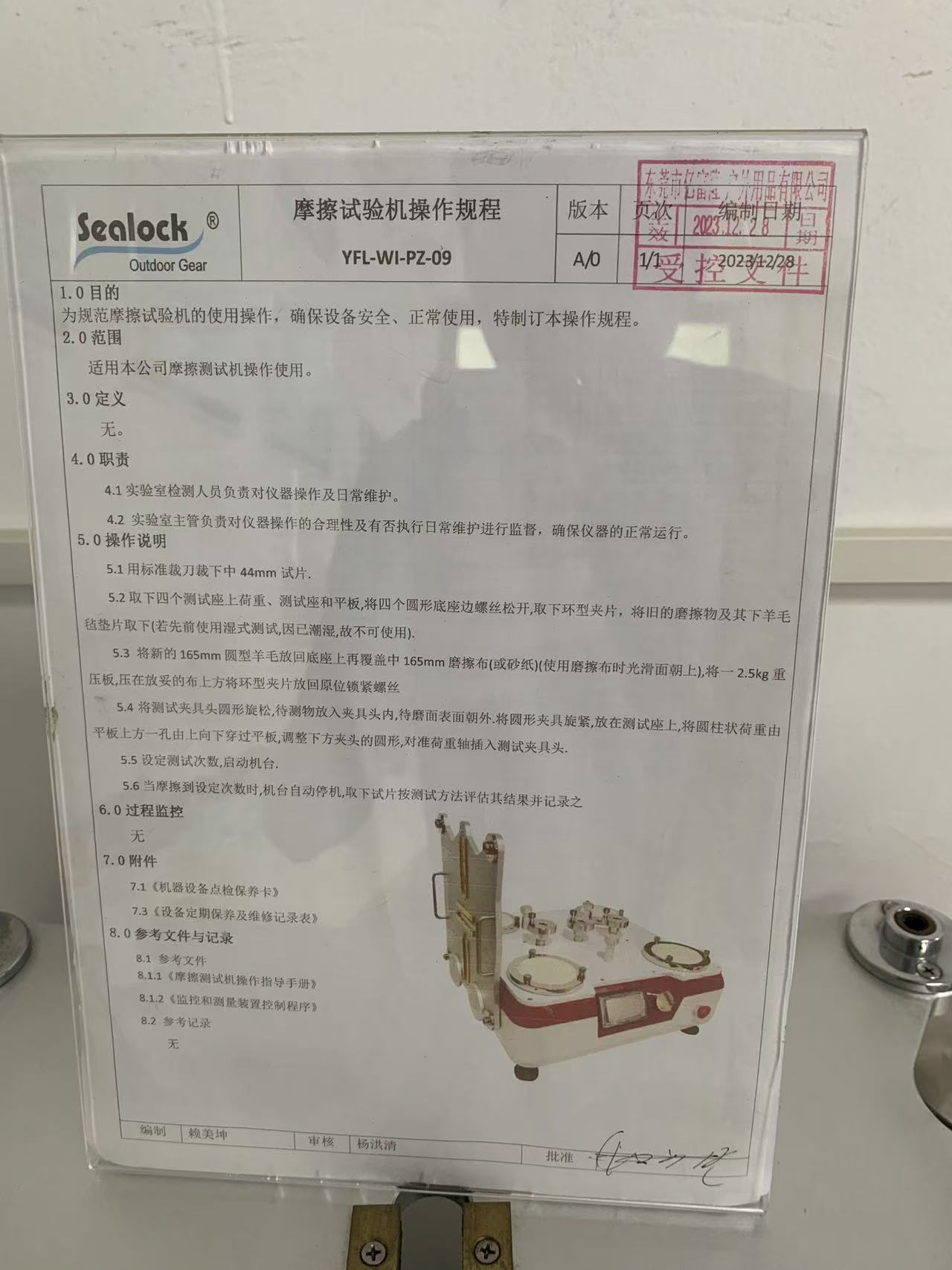

ラボの結果が意味を持つのは、シフトにいる人が誰であっても、同じテストが毎回同じ方法で実行されるということです。そのため、このマシンには管理された操作手順 (文書 YFL-WI-PZ-09、リビジョン A/0) が掲載されており、著者名、レビュー担当者名、および承認署名が記載されています。これはマーケティングというよりはレシピに近いものですが、それがポイントです。

• ハサミや目分量ではなく、標準の抜き型を使用して試験片を 44 mm にカットします。丸くなく、直径が適切ではない試験片では、荷重が不均一になり、意味のない数値が得られます。

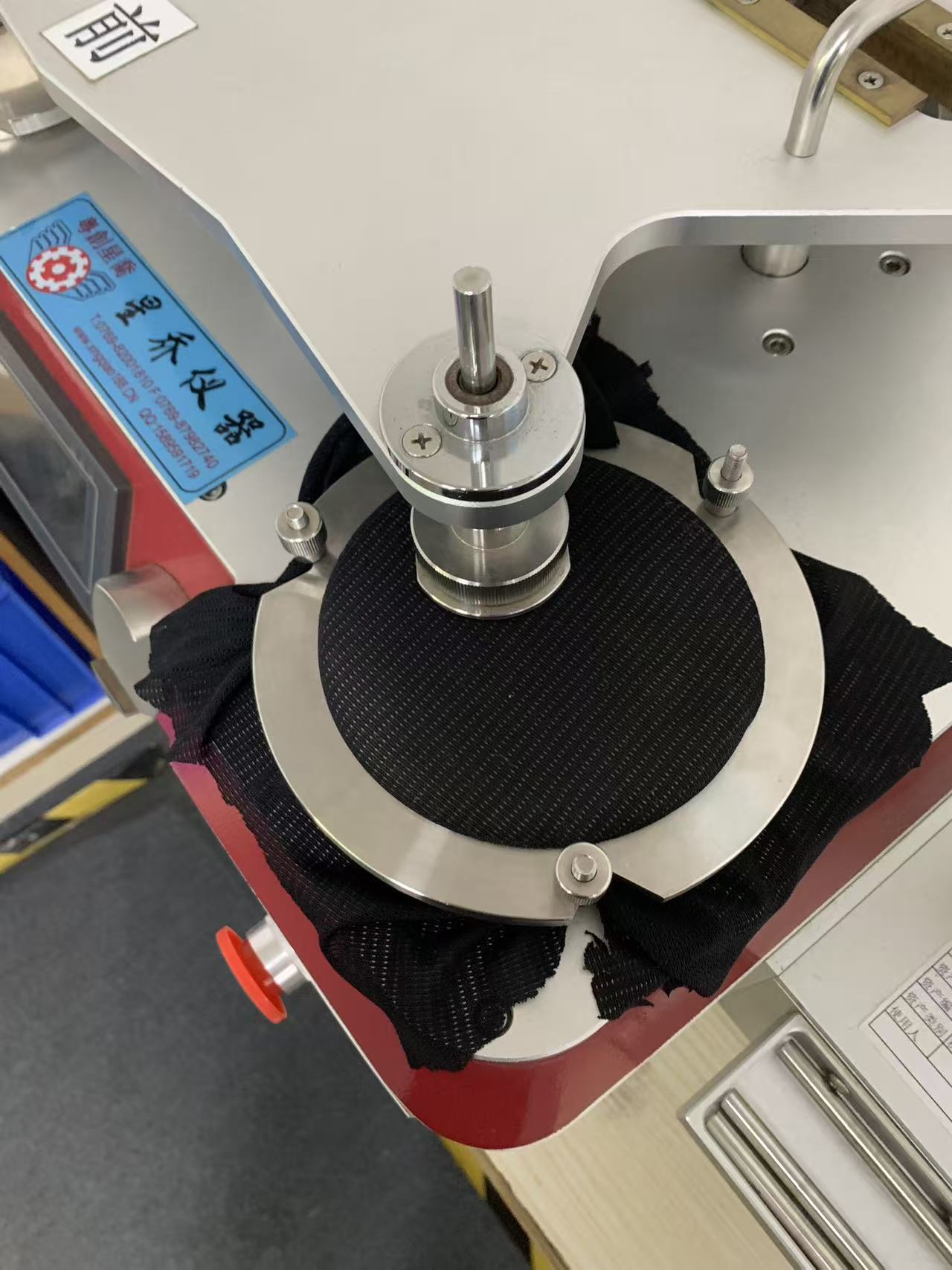

• 4 つのステーションのそれぞれを剥がします。重り、テストベース、平らなプレートを取り外し、ベースの周りの 4 本のネジを緩め、リングクランプを持ち上げ、使用済みの研磨材とその下の羊毛フェルトを取り出します。
• 新しい 165 mm のウール フェルトをベースに置き、新しい 165 mm の研磨布 (方法によってはサンドペーパー) で覆います (研磨布を使用する場合は滑らかな面を上にして) 2.5 kg のプレートで平らに押し、リング クランプを再度取り付けてネジをロックします。

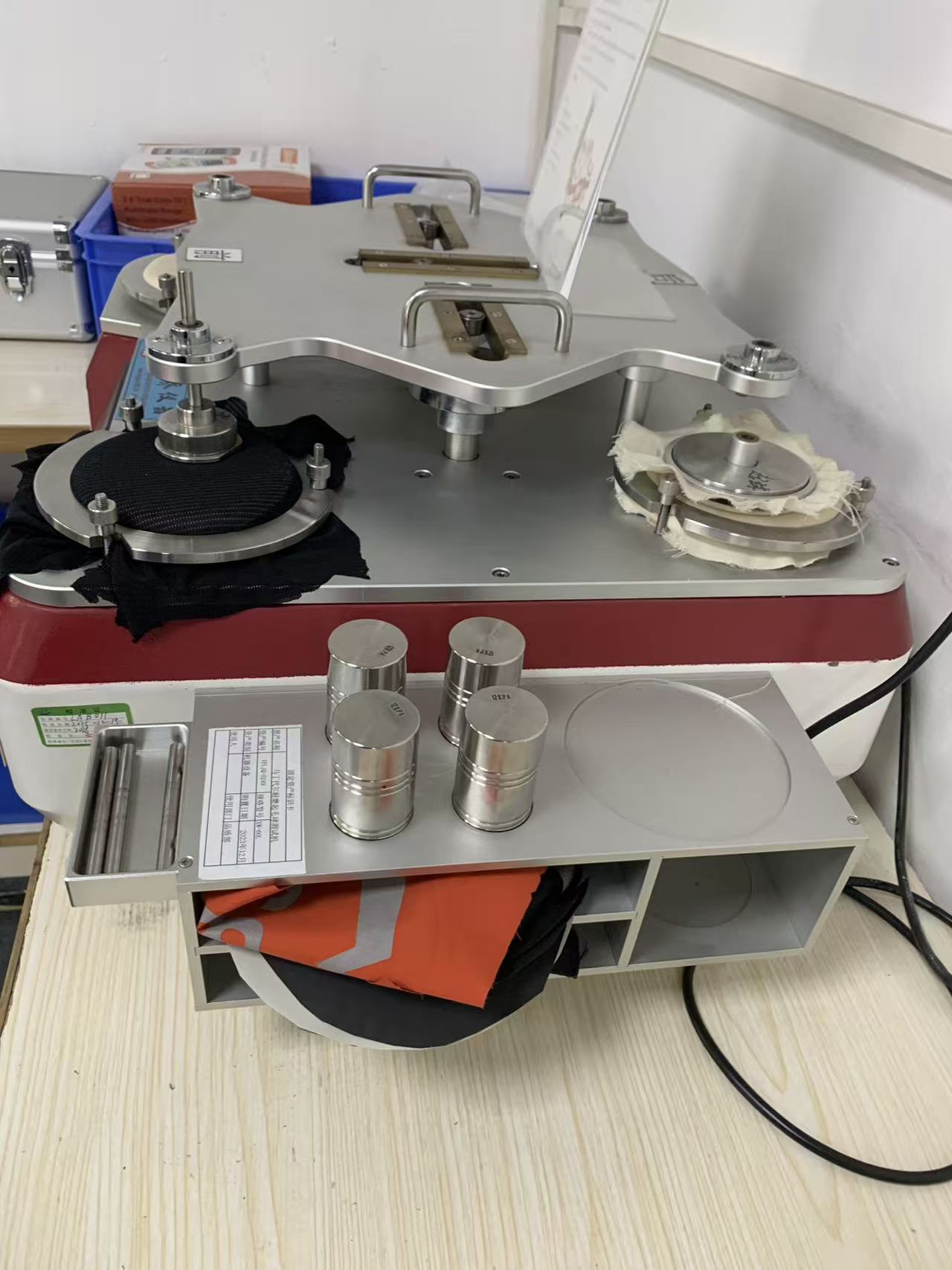

• 丸いクランプヘッドを緩め、その中に試験片を研磨面を外側にして固定し、締めてテストベースにセットします。円筒形の重りをプレートの穴を通して上から落とし、クランプヘッドにぴったりと固定します。

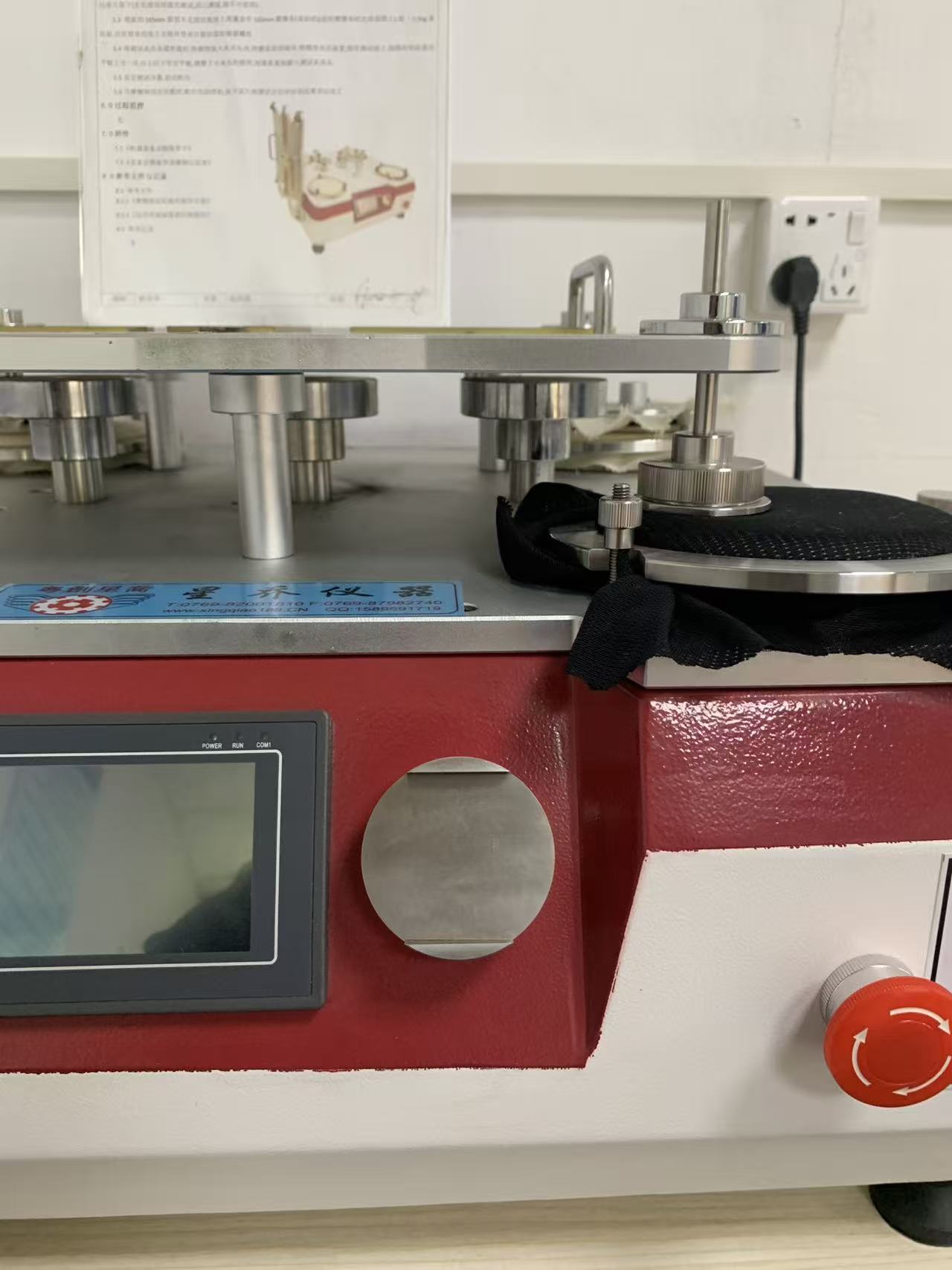

• サイクル数を設定して開始します。カウントに達するとマシンは自動的に停止します。
• 試験片を取り出し、試験方法に照らして評価し、結果を記録します。

この手順の 1 行は、引き出す価値があります。これは、研究室とマシンのある部屋を区別するような詳細だからです。湿潤テストでフェルトを使用した場合、フェルトは湿っているため、再利用できません。湿ったフェルトは乾いたフェルトとは異なる摩擦を与えます。それでも数字は出るでしょう。その数字は単に間違っているだけであり、下流の誰もそれを知りません。そのルールを書き留めて、誰も見ていないときにそれに従うことが、実際の品質管理のほとんどです。

機械が停止したときに何を読んでいるのか

何を監視しているのかが分からなければ、サイクル数だけでは意味がありません。材料と最終製品での役割に応じて、エンドポイントは次のいずれかになります。

• コーティングの磨耗。私たちにとって最も重要なもの。ラベルに何と書かれていても、摩耗によって基布のコーティングが剥がれ始めるのはどの時点ですか。つまり、素材の防水性が失われる瞬間です。
• 表面の外観。光沢の損失、擦り傷、白化、および印刷または着色された表面の灰色化または退色。 1シーズン使用後に傷んだように見えるクーラーは、たとえまだ氷が入っていたとしても保証の対象となります。
• プリントと反射の耐久性。プリントされたグラフィックと反射要素が表面の上に配置されているため、摩耗が最初に起こります。これはまさに顧客のブランディングが反映される場所です。そのため、返品レポートではなく、ここで弱い内容を見つけたいと考えています。
• 構造破壊。糸切れ、繊維表面の毛玉や毛羽立ち、最終的には穴があきます。

結果は証明書ではなく決定の材料となる。つまり、この素材をプログラムに使用することを承認するか、サプライヤーに異なるコーティング量を依頼するか、反射パネルをバッグの底面から引きずる部分から外すか、顧客に「気に入った生地は説明した使用例には耐えられない」と正直に伝えるかである。

答えをレンタルするのではなく、マシンを所有する理由

これらはすべて外注化することができます。サンプルをサードパーティのラボに送信し、1 ～ 2 週間待ってからレポートを受け取ります。当社ではサードパーティのテストも使用していますが、顧客向けの認証には、これがまさに正しい方法です。

しかし、社内マシンがテストのあり方を変えるのために。テスターがサンプリング ルームから 30 秒離れたところにあると、摩耗は最終試験ではなくなり、開発の一部になります。サプライヤーは月曜日に 3 つの候補生地を送り、火曜日までにどれが生き残るかがわかります。プログラムの途中で顧客が、より安価なコーティングが耐久性があるかどうかを尋ねると、その日のうちに、保持できるサンプルとともに答えが返されます。到着した生産ロットは承認された規格とは微妙に異なっていて、それについて電子メールで議論するのではなく、保持されているサンプルと照合することができます。低コストですぐに実行できるテストは、実際に実行するテストであり、実行されるテストだけが何かを阻止します。

これが、独自のラボを所有する工場にとっての本当の主張です。壁に証明書を貼るのではなく、決定が確定する前の火曜日に、無料で自分の材料に興味を持つことができるということです。

ギアを調達している人への提案

私たちは直接的に言っているので、次回サプライヤーが生地が耐久性があると言ったら、それが数字で何を意味するのか尋ねてください。どのような摩耗方法で、どのような負荷をかけ、何サイクル行ったのか、そして摩耗、外観の変化、破損などの終点が何であったかを尋ねます。自分で実行したのか、それとも工場のデータシートを引用しているのかを尋ねてください。生地が最終的にどうなったか尋ねてください。

生地についてだけでなく、その答えから多くのことを学ぶことができます。その質問に答えることができるサプライヤーは、ラボ、手順、およびチェックの習慣を備えています。それができないサプライヤーは、「耐久性」は自分たちが選んだ言葉であり、測定したものではないと言っているのです。

これは、私たちの研究室の機器に関するシリーズの最初のものです。次は、バッグに荷物を入れたり、浸したり、引っ張ったり、太陽の下に放置したりしたときに何が起こるかをテストする機械です。
