負荷をかけた 3,000 回の引っ張り: 最初に故障するバッグの部分をテストする方法

Sealock lab のシリーズ 3 回目: ジッパーの寿命テスター、および張力なしでジッパーをサイクリングしてもほとんど何も分からない理由

中国、東莞 — [月日]、2026— バッグ工場に保証請求の出所を尋ねれば、ため息とともに同じ答えが返ってくるでしょう。生地ではありません。縫い目ではありません。ジッパー。

ジッパーが何であるかを考えれば、それは当然です。ジッパーとは何十もの可動部品を備えたバッグの唯一の部分であり、毎日、一日に数回、通常はせっかちな片手で操作され、多くの場合、バッグが必要以上に詰め込まれているときに操作されます。バッグ上の他のものはすべて静止しています。ジッパーは生活のために機能します。

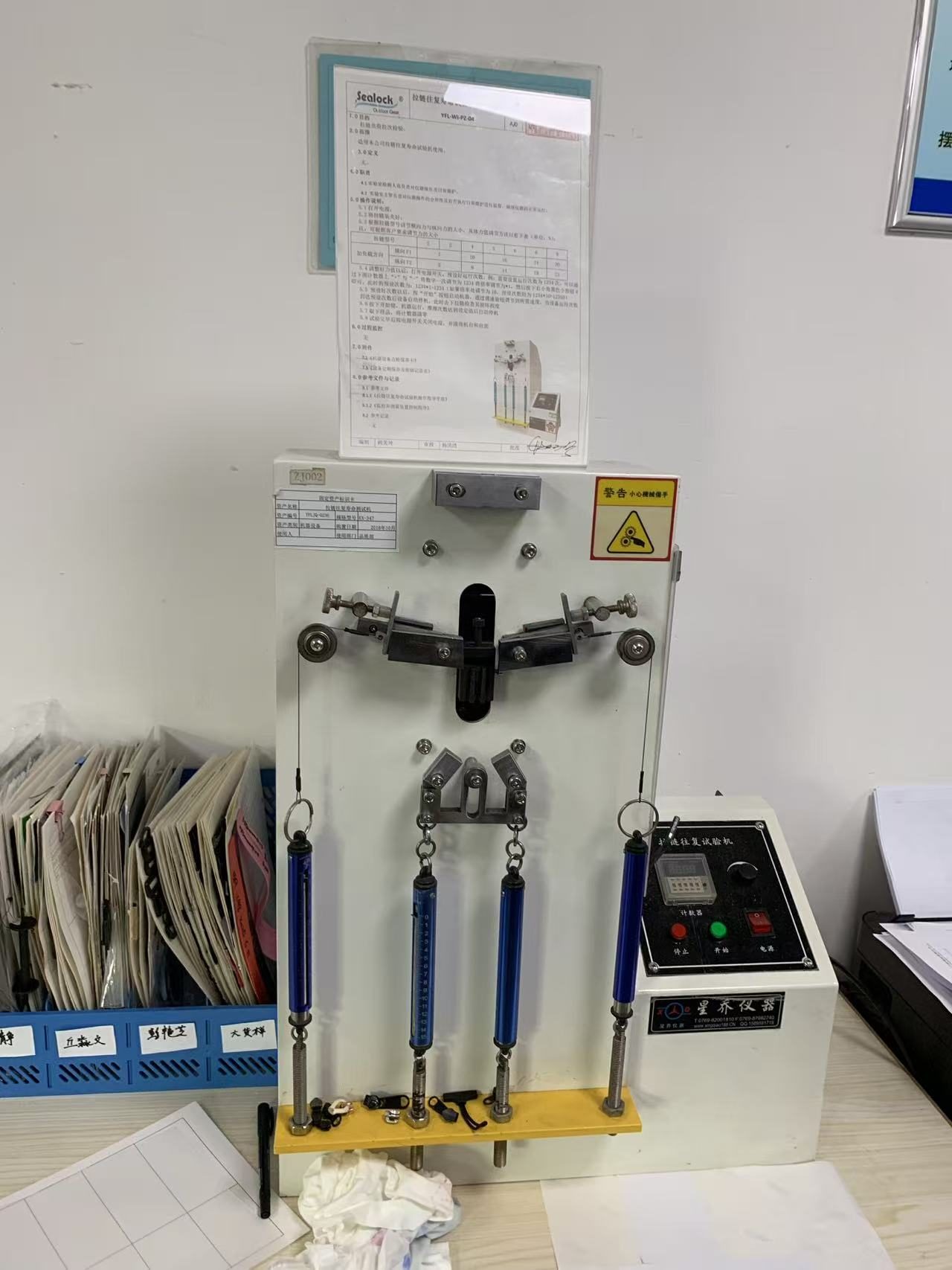

私たちの研究室には、問題が解決するまでジッパーを開けたり閉めたりするだけの機械があります。写真では、カウンターは 3,000 サイクルに設定されています。測定された負荷の下ですべてを実行し、その後自動的に停止します。

ほとんどのジッパーの「テスト」が犯す間違い

実際のジッパーのテストとデモンストレーションの違いは次のとおりです。負荷.

平らでリラックスした状態にあるジッパー上でプラーを前後にスライドさせるリグを構築するのは簡単です。それを5,000回実行し、撮影し、パンフレットに掲載します。問題は、地球上にそのようなジッパーが存在しないことです。本物のジッパーは、バッグがいっぱいになっているため、使用するたびに張力がかかります。中身は外側に押し出され、スライダーをドラッグするとチェーンが横に引き離されます。バッグの詰め物が硬ければ詰められるほど、これらの両方が悪化します。

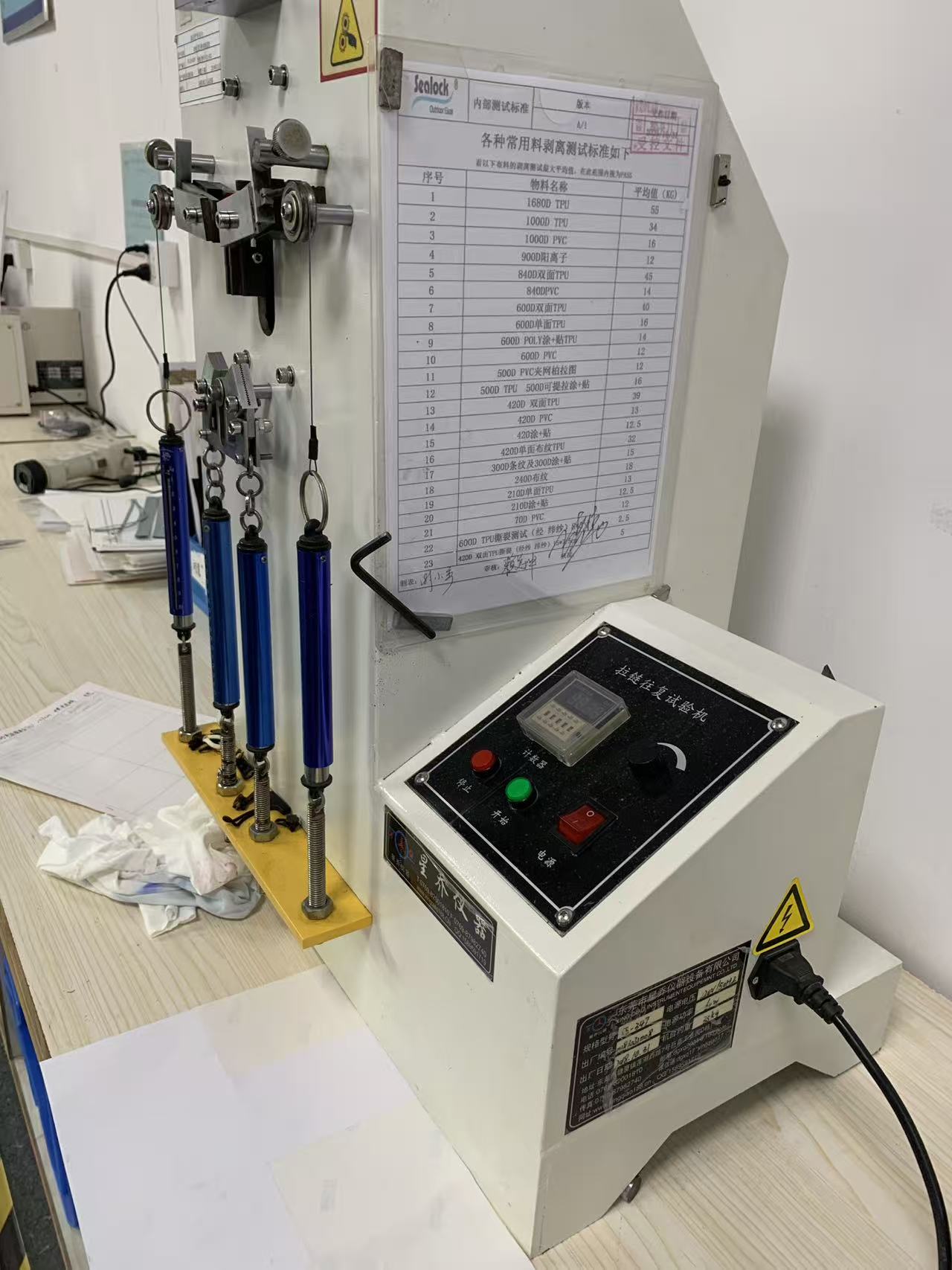

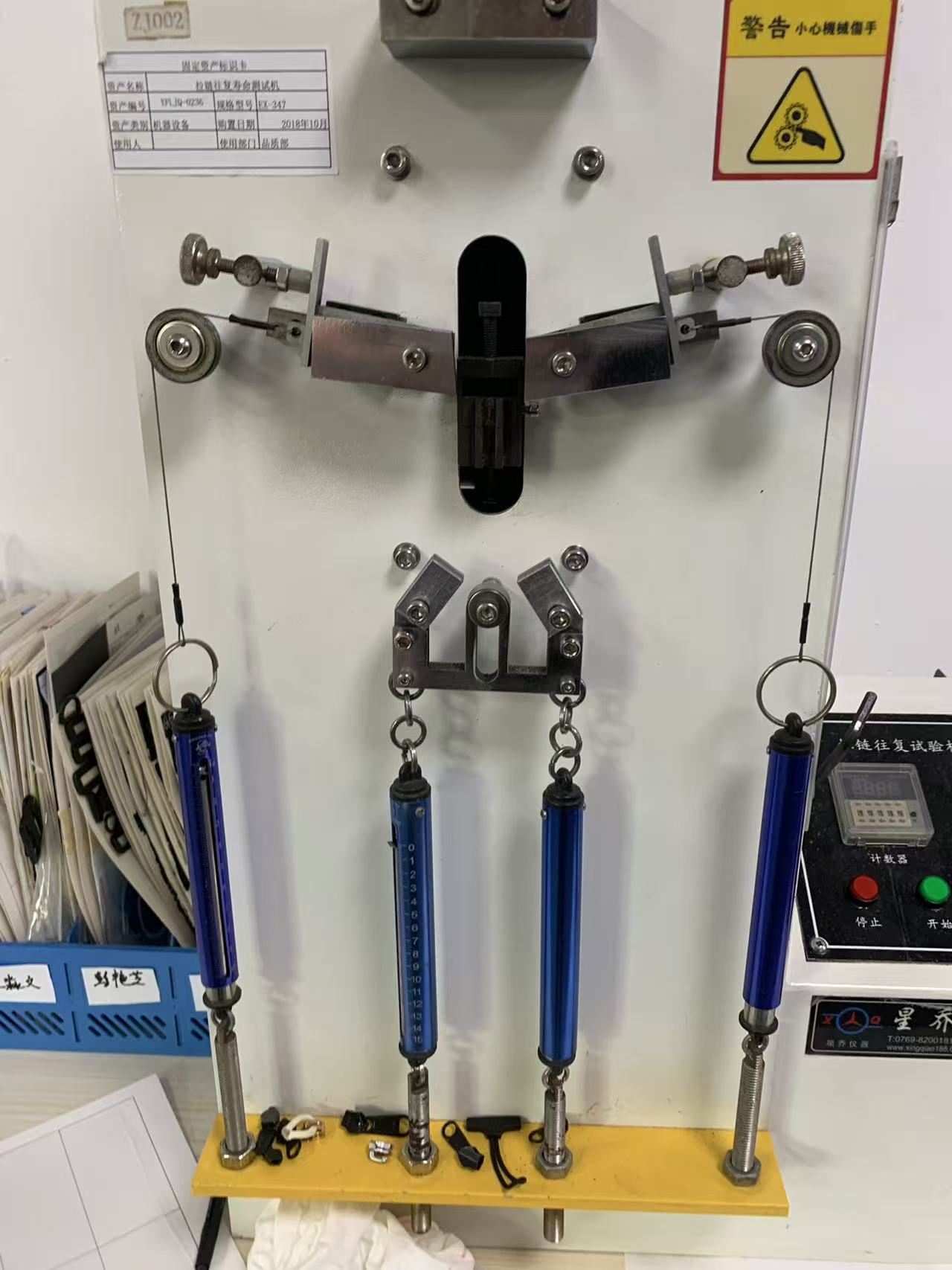

そのため、この機械は試験片に一度に 2 方向から重量を掛けることができます。横方向の力 (F1) がチェーンの 2 つの半分を引き離し、詰め物の入ったバッグがジッパーを破って開けようとする様子をシミュレートします。縦方向の力 (F2) が移動ラインに沿って働き、スライダーをドラッグすると荷重がかかります。 4 つの校正済みスプリング ゲージがこれらの力を適用して表示します。そうして初めて、マシンはサイクリングを開始します。

その違いは学問的なものではありません。ジッパーをアンロードしてサイクルすると、何万サイクルでも問題なく動作しますが、何も起こりません。同じジッパーが横方向の荷重を受けて循環すると、現場でどのように故障するかが正確にわかります。スライダーの後ろで歯が剥がれ始め、スライダーが広がってチェーンのロックを停止し、プルタブが取り付け部分で疲労し、テープが固定されている場所から剥がれます。

負荷は推測されません - ジッパーのサイズごとに表されます

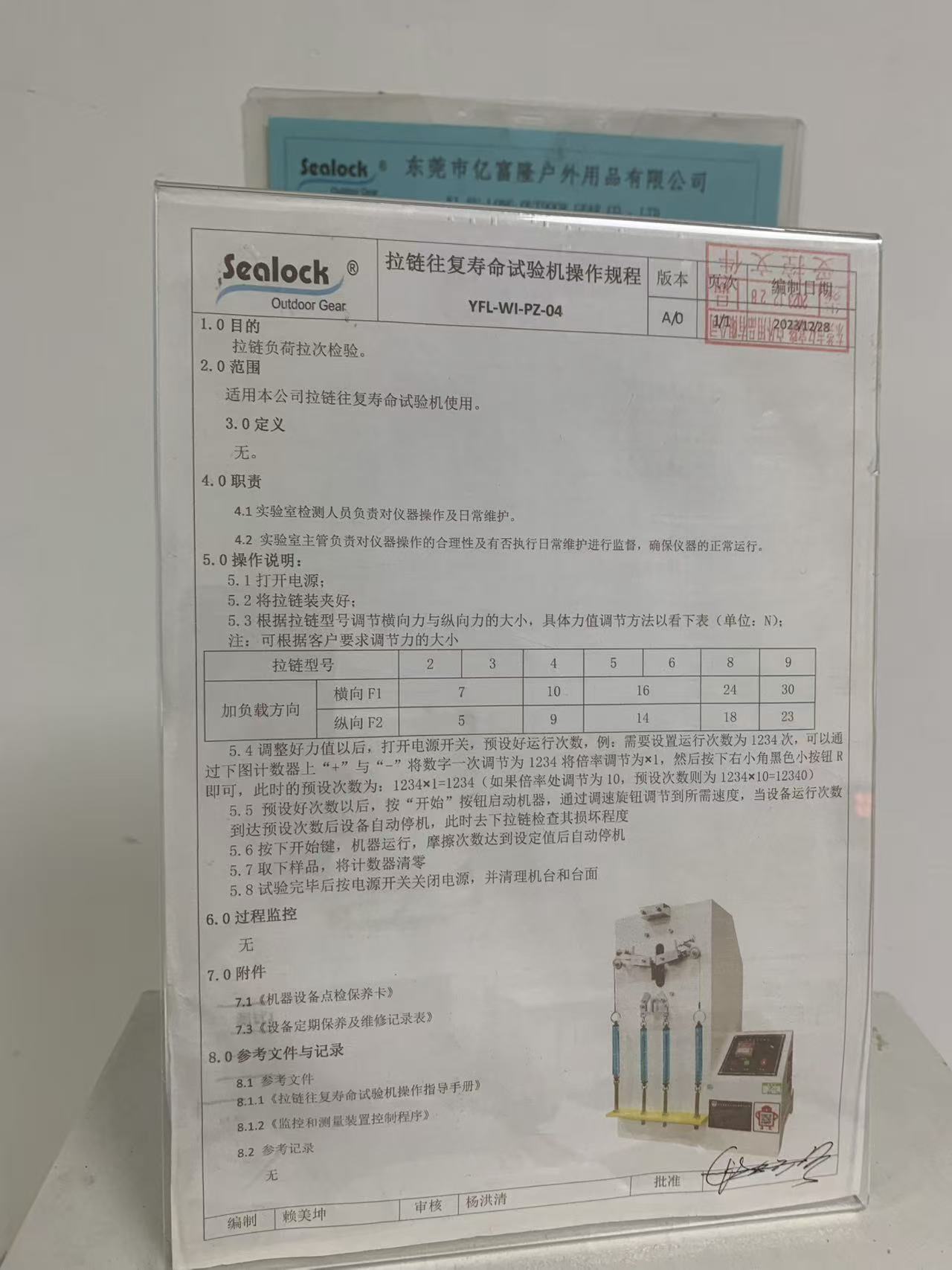

マシンは制御された手順 YFL-WI-PZ-04、リビジョン A/0 に従って実行され、その文書の中心となるのは小さな表です。各ジッパー ゲージの横方向の力 (F1) と縦方向の力 (F2) をニュートン単位で設定します。ドキュメント ポーチの #3 ジッパーと頑丈なダッフルバッグの #9 ジッパーは同じ荷重でテストする必要がないためです。

• サイズ 2 ～ 3:F1 7 N、F2 5 N
• サイズ4:F1 10 N、F2 9 N
• サイズ 5 ～ 6:F1 16 N、F2 14 N
• サイズ8:F1 24 N、F2 18 N
• サイズ9:F1 30 N、F2 23 N

このテーブルについて注目すべき点が 2 つあります。まず、負荷はジッパーに応じて変化するため、テストは画一的なものではなく比例的になります。チェーンが重いほど負荷がかかることが予想され、そのようにテストされます。次に、この手順には次のような明示的な注意事項があります。力の値は顧客の要件に合わせて調整できます。ブランド独自の仕様で、最終用途が過酷であるために別の負荷やより重い負荷が必要な場合、マシンは当社の番号ではなくそのブランドの番号に設定されます。住宅の基準は天井ではなく床であるべきです。

実際のランニングの流れ

この手順は 1 分で読めるほど短いので、テストが賞賛されるよりも実行されることを示しています。

• 電源を入れて、ジッパーを固定具に固定します。
• そのジッパー サイズの表に従って、または顧客の仕様に従って、横方向と縦方向の力を設定します。

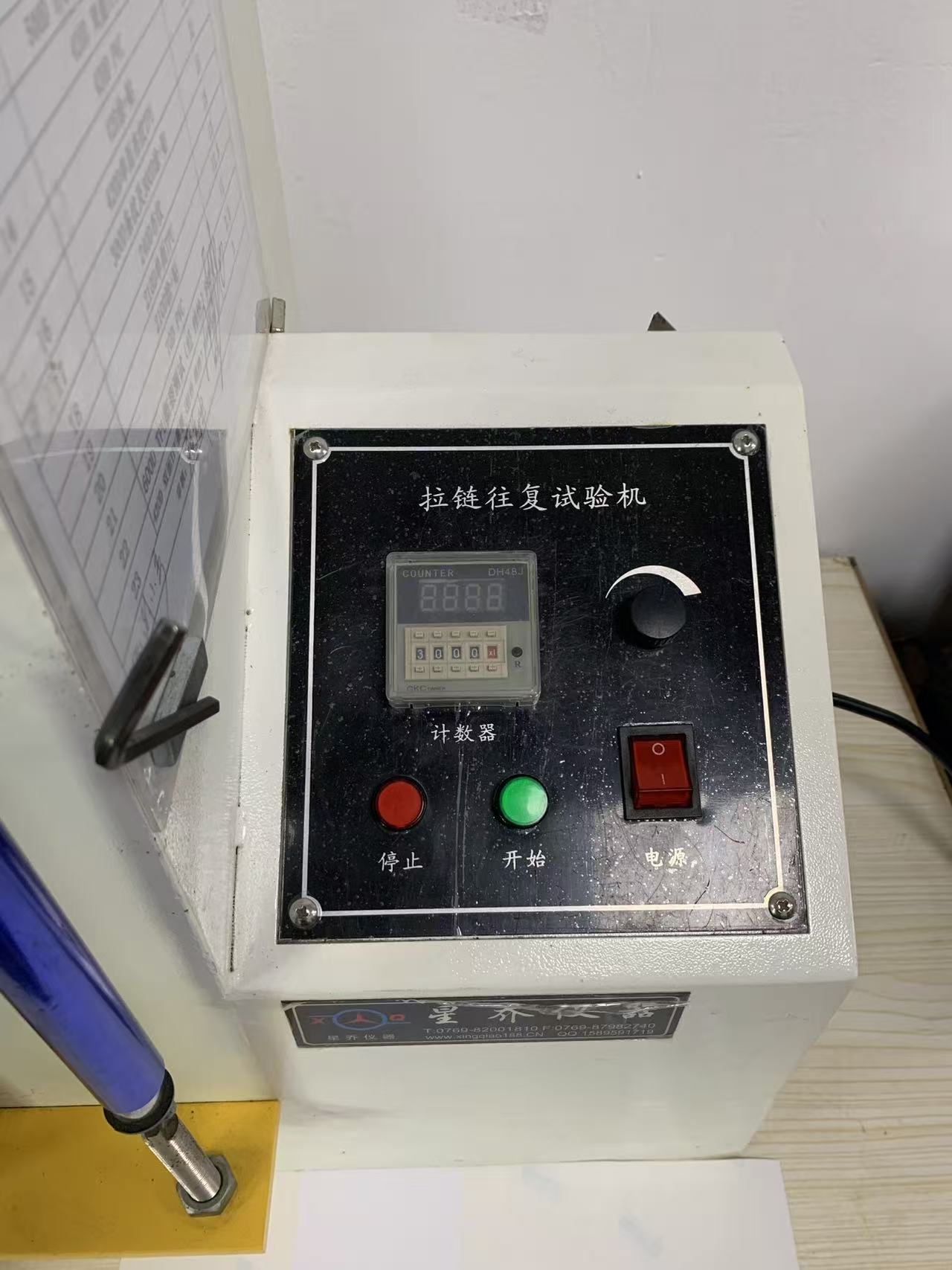

• 乗数を使用してカウンターのサイクル数を設定します。×1 の 1234 は 1,234 サイクルです。同じ設定を ×10 にすると 12,340 になります。これは、複数の工場で複数のテストを台無しにする小さな機械的詳細であり、だからこそ、記憶に残さず文書に詳細に記載されているのです。
• スタートを押してダイヤルで速度を設定します。機械は循環し、事前に設定されたカウントに達すると自動的に停止します。
• ジッパーを取り外して損傷を調べます。これは実際の結果であり、生き残ったという事実ではありません。
• カウンタをゼロにし、電源を切り、マシンとベンチを掃除します。

最後の行は家事のように見えます。それは単なるハウスキーピングではありません。カウンターがゼロにならないままにしておくと、次の人の 3,000 サイクルのテストが静かに 300 サイクルのテストに変わってしまいます。

これが荷物よりも防水装備の方が重要である理由

標準的なナイロンコイルジッパーは寛容なものです。ドライバッグやクーラーボックスに溶接されている防水性と気密性の高いジッパーは防水性と気密性を備えていませんが、その理由は構造的なものです。

設計上、より硬くなっています。水や冷気の侵入を防ぐコーティングされた歯がしっかりと噛み合っているため、引っ張ると重くなります。この抵抗は、各サイクルがソフト コイル ジッパーよりも大きな力をスライダー、テープ、プルタブに伝達することを意味します。また、テープにはポリマーコーティングが施されており、十分なサイクルを繰り返すと、折り目やストレスポイントでコーティングに亀裂が入る可能性があります。防水ジッパーのコーティングの亀裂は表面上の問題ではなく、漏れです。最後に、当社の製品では、ジッパー テープは通常、本体に直接溶接されているため、可動コンポーネントと密閉構造の間の界面自体が疲労に耐えなければならない場所です。

これらすべては、防水ジッパーの主張の正直なバージョンは「密閉できる」ではないことを意味します。それは、「濡れた手で引っ張って開けた後でも、まだ密閉されている」ということです。出荷前にそれを知る唯一の方法は、負荷をかけた状態でサイクルさせてから見に行くことです。

止まったときに私たちが探しているもの

サイクル数は設定です。その後の検査が結果です。完成した試験片では、チェーンがまだ完全に閉じてスライダーの後ろでロックしているかどうか、スライダーが広がっていないかスキップし始めているかどうか、歯が変形していないかテープから剥がれていないか、プルタブとその取り付け部分が無傷かどうか、そして、コーティングされた防水チェーンの場合、スライダーが通過する折り目に沿ってコーティングに亀裂や摩耗が見られないかどうかを確認します。

ここでの失敗は、自動的にジッパーが拒否されるわけではありません。多くの場合、それは仕様に関する会話です。つまり、詰め込みすぎたバッグのゲージを重くしたり、スライダーやロックのタイプを変更したり、荷重が集中するエンドストップの補強をしたり、そもそも荷物を運ぶバッグの一部であるジッパーを止める設計変更などです。決してあってはならないのは、顧客による発見です。

登録、校正、および意図的なボーリング

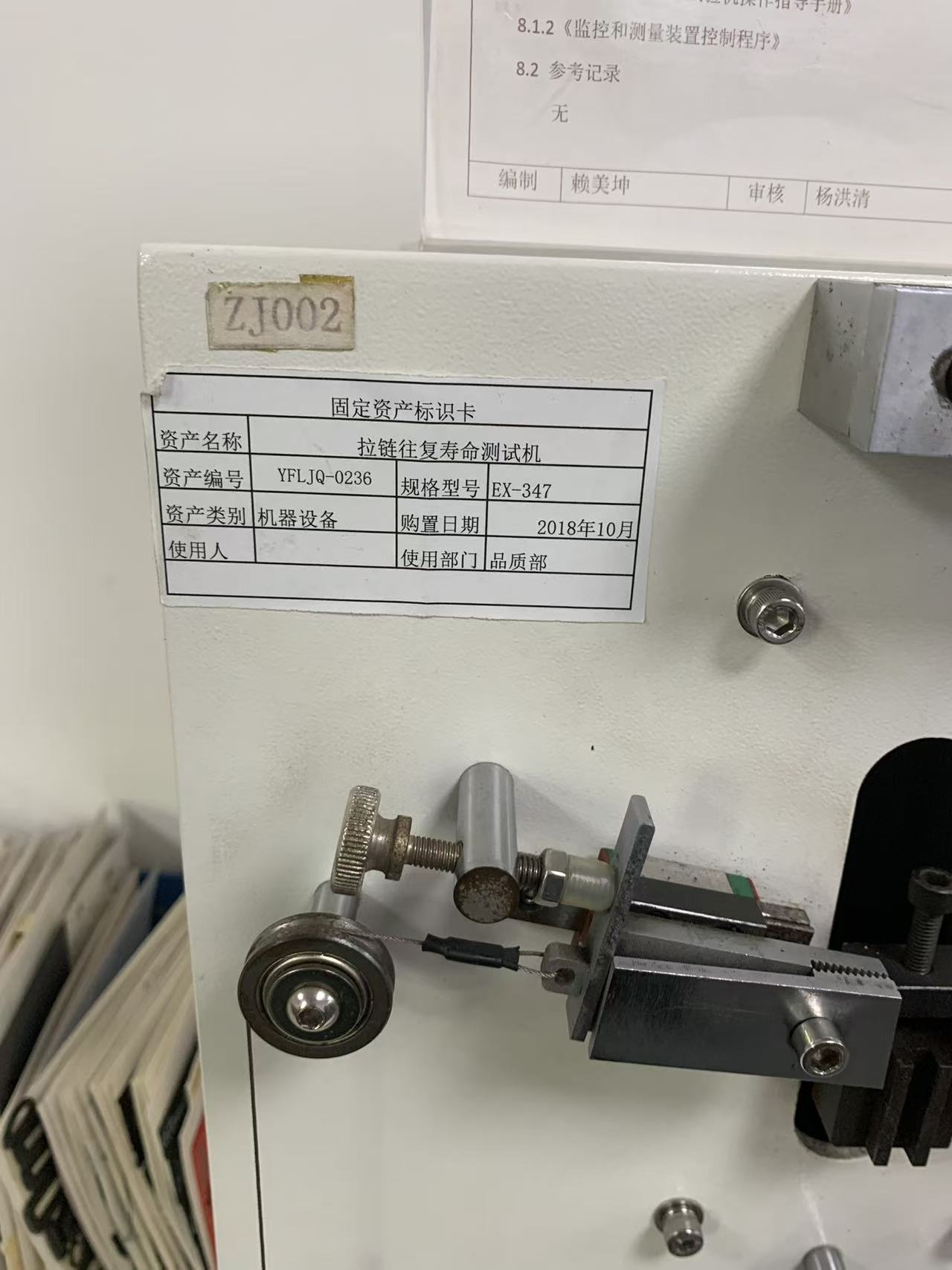

このシリーズの他の機器と同様に、この機器も本体に書類が記載されています。2018 年 10 月に購入され、品質部門に割り当てられた会社資産 YFLJQ-0236、モデル EX-347 であることを示す資産カードと、パネルにマシン ID (ZJ002) がステンシルされています。その横には校正ラベルがあり、2025 年 12 月に校正され、2026 年 12 月に再校正される予定です。

指定された所有者、文書化された手順、実数値を含む荷重表、およびスケジュールされたサイクルでの外部校正の組み合わせにより、「このジッパーは 16 N の横荷重下で 3,000 サイクルに合格しました」のような文が、顧客のエンジニアにとって意味のあるものとなるのです。これがなければ、同じ文はただの丸い数字になってしまいます。

壁にもう一枚

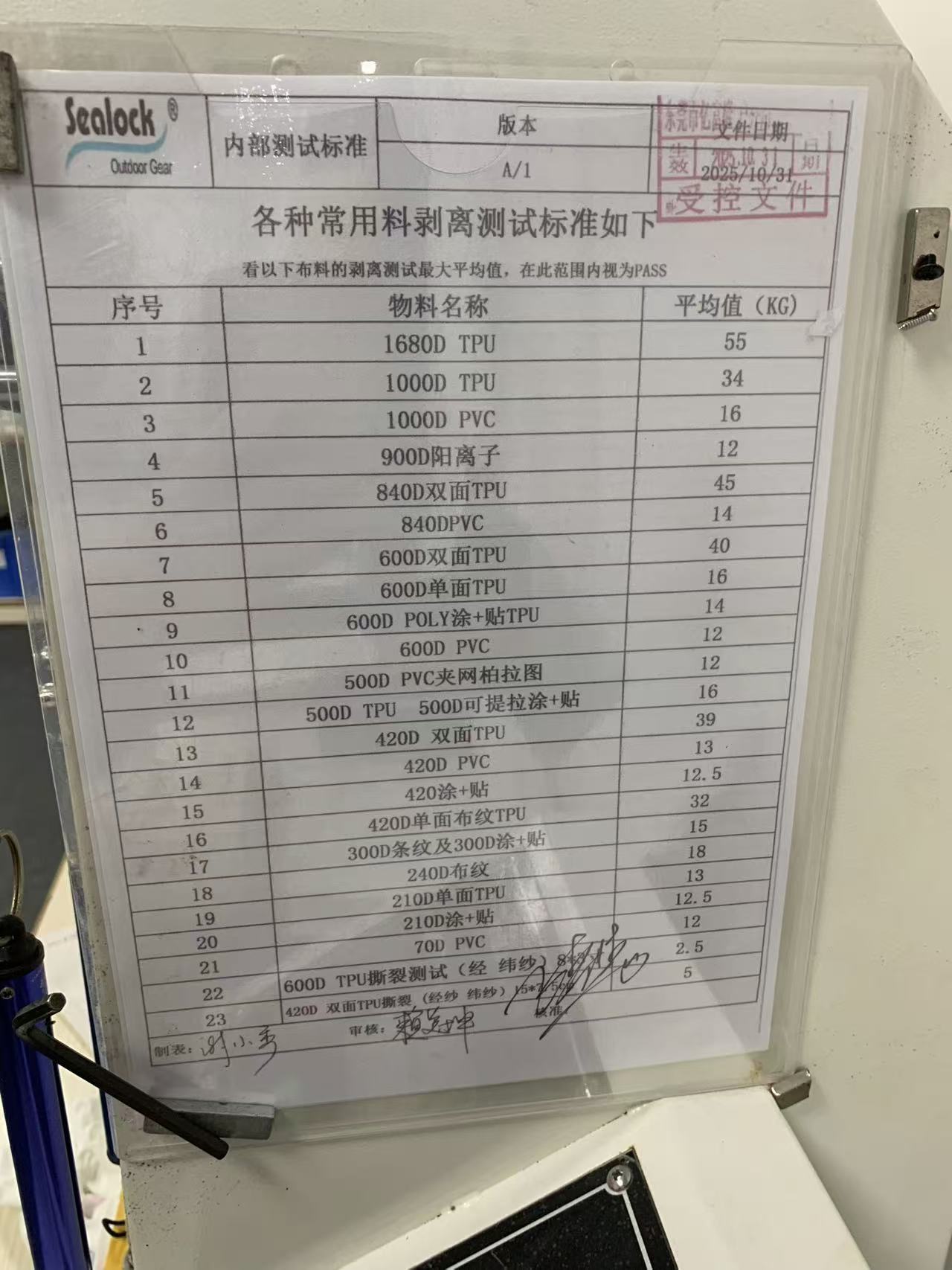

写真でこの機械の向こうを見ると、その横に別の管理文書が取り付けられています。これは、私たちが日常的に使用する 20 以上の材料 (1680D TPU、840D 両面 TPU、600D 片面および両面 TPU、PVC、およびコーティングされたラミネート) の剥離強度と接着強度の許容値をキログラム単位でリストした内部試験基準であり、それぞれに独自の合格閾値があり、下部には引き裂き強度基準が記載されています。これは別の楽器に属しており、このシリーズの次の記事の主題です。

しかし、ここでフラグを立てる価値はあります。なぜなら、これは人々が工場に対してめったに尋ねない質問に答えているからです。どの数字がパスとしてカウントされますか?テストは品質管理の半分にすぎません。残りの半分は、改訂管理された合格基準を作成し、結果が標本を持つ人が期待したものではなく、事前に合意されたものと比較されるようにするものです。

シーロックについて

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.) は 2003 年に設立され、中国の東莞とベトナムのホーチミン市に生産拠点を置く、高周波溶着防水バッグ、ソフトサイドクーラーバッグ、インフレータブルウォーターギアのメーカーです。同社は、登録済みの外部校正機器、管理された操作手順、および文書化された内部受け入れ基準を備えた社内試験ラボを運営し、世界中の OEM および ODM プログラムの材料承認、製品開発、生産品質管理をサポートしています。そのシステムと認証には、ISO 9001、BSCI、SMETA、GRS が含まれます。
