調達マネージャーの監査ガイド: OEM 製造における致命的な RF 溶接欠陥の特定

エグゼクティブサマリー

高性能の防水装備、医療用膀胱、または戦術装備を調達しているサプライチェーンの幹部にとって、コンテナがアジアの港を出た後に製造上の欠陥が発見されることは、経済的に壊滅的な出来事です。とは異なり伝統的なカットソー製法, 高周波 (RF) 溶接では、工具、電圧、熱力学制御に極めて高い精度が必要です。標準以下の工場が厳格な品質保証 (QA) プロトコルなしで生産を拡大しようとすると、その結果、現場での障害が発生し、製品の完全性が損なわれ、大規模な製品リコールが発生します。この技術ガイドでは、最も一般的で致命的な 3 つの RF 溶接欠陥を明らかにし、潜在的な OEM パートナーを監査し、サプライ チェーンのリスクを排除するための知識を調達管理者に提供します。

欠陥 1: 「冷間溶接」 (不完全な分子融合)

ビジネスリスク:冷間溶接は、RF 製造において最も欺瞞的で危険な欠陥です。工場での表面検査では継ぎ目は見た目には無傷に見えますが、ポリマーは実際には分子レベルで融合していません。操作上のストレスやわずかな内圧がかかると、縫い目は簡単に剥がれてしまいます。

視覚的な識別と原因:

• 外観:溶接された周囲には、明確で均一な「押し出しビード」 (エッジに沿った溶融 TPU のわずかな絞り出し) がありません。素材は溶けているというよりも軽く押されているように見える場合があります。
• エンジニアリングの失敗:冷間圧接は、工場が品質よりも生産速度を優先する場合に発生します。オペレーターが滞留時間 (RF エネルギーが適用される時間) を短縮するか、機械が 840D TPU のような厚い材料を貫通するための電圧の一貫性を欠いています。また、工場で互換性のない可塑剤ブレンドが使用されている場合にも発生する可能性があります。
• 監査の質問: 剥離強度とせん断強度の試験記録については工場に問い合わせてください。本物の RF 溶接を剥がすことはできません。縫い目が壊れる前に、生地自体が破れなければなりません。

欠陥 2: 熱劣化 (アーク放電および焼き付き)

ビジネスリスク:冷間圧接が処理不足である場合、熱による劣化は過度の処理となります。この欠陥により防水膜が完全に破壊され、直ちに漏水や構造的破損が発生します。これは、工具パラメータを更新せずに安価な PVC からハイエンド TPU に移行する工場でよく見られます。

視覚的な識別と原因:

• 外観:縫い目に沿ったエッジが焦げたり、変色したり、脆くなったりする。極端な場合には、素材が炭化した微細なピンホールや暗褐色の斑点が見られることがあります。
• エンジニアリングの失敗:これは多くの場合、「アーク」、つまり汚れた真鍮ダイス、不均一な材料の厚さ、または過剰な RF 電圧の印加によって引き起こされる突然の放電によって引き起こされます。標準以下の工場では、毎日の金型のメンテナンスや清掃を怠ることが多く、破片が閉じ込められて局部的な過熱を引き起こします。
• 監査の質問: 工場の現場を観察します。溶接ダイスはカスタム CNC 加工され、細心の注意を払って洗浄されていますか? それとも酸化して残留物で覆われていますか?予防保守 SOP について問い合わせてください。

欠陥 3: 非対称押出 (不均一な工具圧力)

ビジネスリスク:防水バッグは静止テスト中に水を保持する可能性がありますが、非対称の縫い目により弱点が生じ、製品が落下したり、圧縮されたり、極端な温度変化にさらされたりすると、必然的に吹き出します。

視覚的な識別と原因:

• 外観:溶接の断面またはエッジを調べます。一方の側には、溶けたポリマーの大きくて乱雑な塊があり (過剰押出)、もう一方の側は危険なほど薄い (過少押出) です。

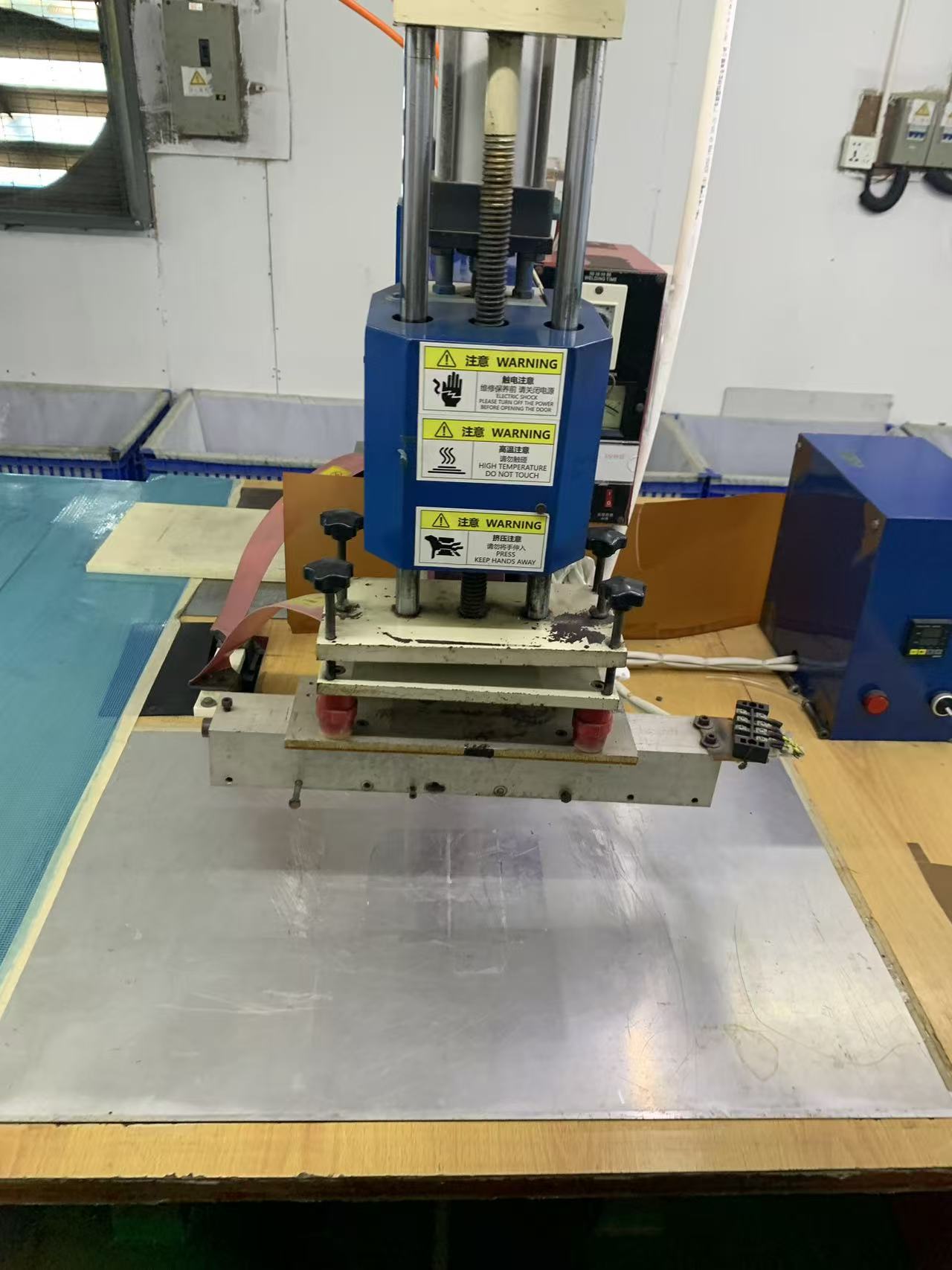

• エンジニアリングの失敗:RF 溶接には、完全に水平になった空気圧プレスが必要です。ダイを保持する巨大な金属プラテンの位置が 1 ミリメートルのほんの一部でもずれていると、継ぎ目全体に不均一な圧力がかかります。安価な機械には、大量生産中に完璧な位置合わせを維持するための構造的剛性がありません。
• 監査の質問: OEM は高度な油圧プレスまたは高度に安定化された空気圧プレスを使用していますか?プラテンレベリングの校正チェックを毎日実行していますか?

結論: ゼロ欠陥 OEM との提携

RF 溶接の欠陥を特定することは最初のステップにすぎません。それらを防ぐには次のことが必要です一流の製造施設と提携。真の Tier-1 OEM パートナーは、エラーを検出するために最終検査に依存しません。リアルタイムのパラメータ監視を活用し、カスタムの CNC 加工真鍮工具に投資し、厳格な ISO 認定の QA プロトコルを実施しています。

ブランドの評判と収益が 100% 防水の信頼性に依存している場合、工場の学習曲線に補助金を与える余裕はありません。厳格に監査し、透明性を要求し、分子融合技術の専門家と提携します。

FAQ: RF 溶接品質の監査

Q: 工場訪問中に、RF 溶接シームが「冷間溶接」であるかどうかをテストするにはどうすればよいですか?
答え:最も信頼性の高い手動テストは、破壊的剥離テストです。縫い目を横切って1インチのストリップを切り、ペンチを使用して2つの層を引き離します。完璧な RF 溶接では、溶接された継ぎ目自体が分離する前に、基布のコーティングが剥がれてしまいます。

Q: 現在のサプライヤーの TPU 素材が縫い目の周りで焼けているように見えるのはなぜですか?
答え:これは、熱劣化またはアーク放電が原因である可能性があります。これは、工場で汚れた溶接ダイスを使用したり、RF 電力を過剰に加えたり、TPU 素材の特定の厚さに合わせて機械の周波数を適切に調整できなかったりした場合に発生します。

Q: 真鍮ダイスの品質は最終的な RF 溶接に影響しますか?
答え:絶対に。安価で加工が不十分な金型は、熱と圧力を不均一に分散させ、非対称な溶接や弱点を引き起こします。プレミアム OEM 工場は、製品の特定の形状に合わせたカスタム CNC 機械加工真鍮金型に投資し、完璧なエッジツーエッジの融合を保証します。
