6 つのランプと 1 つの答え: 標準光源色評価キャビネット

工場とブランドの間で生じるすべての紛争の中で、最も多くの紛争を引き起こすのは色ですが、それは誰の不注意とも関係のない理由で発生します。 2 人が同じ 2 枚の黒いパネルを異なる光の下で誠意を持って見て、反対の結論に達する可能性があります。そのうちの1人は、オフィスの暖かいダウンライトの下に立っています。もう一人は、曇りの朝、窓際でサンプルを持っています。どちらも確かです。どちらも現実のものを描写しています。パネルは、ある光源の下では本当に一致しますが、別の光源の下ではまったく一致しません。その現象、メタメリズムは、意見、気分、モニターの問題ではありません。これは 2 つの材料の測定可能な特性です。

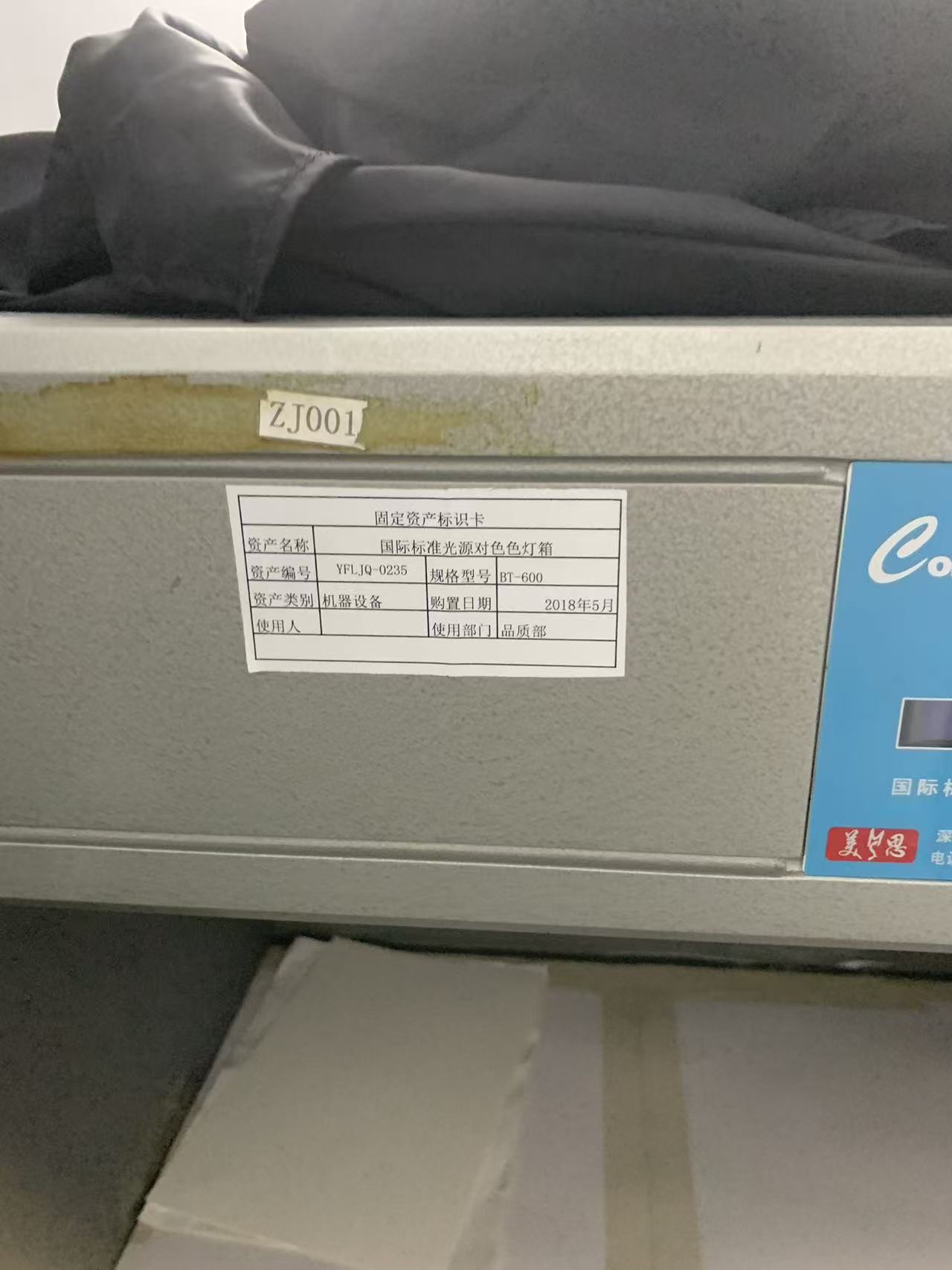

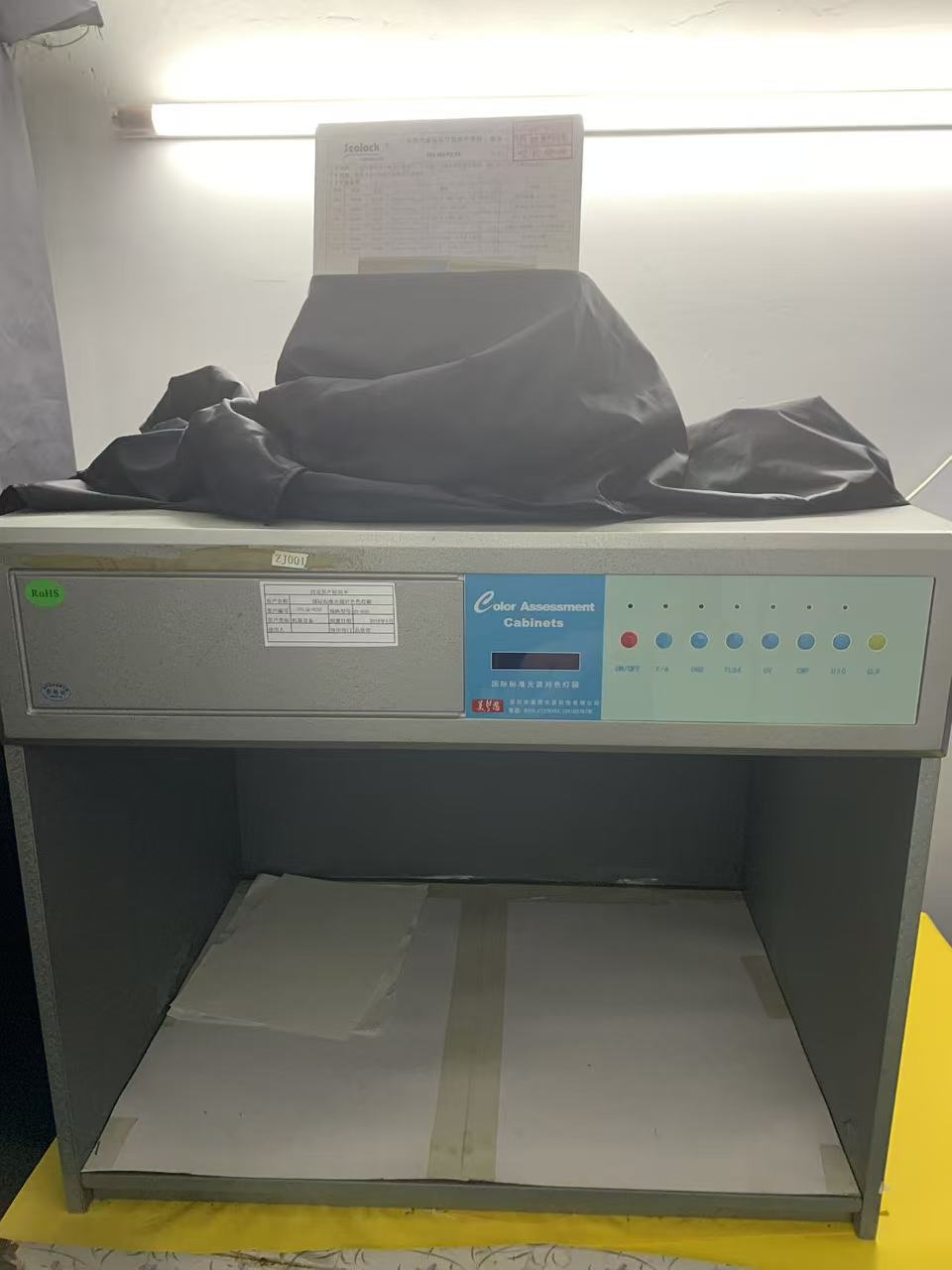

この議論が始まる前に決着をつける手段は、私たちの研究室で最も劇的ではない機械です。それは、中間色の内部と屋根に 6 つのランプを備えた灰色のスチール製の箱です。資産 YFLJQ-0235、モデル BT-600、機械番号 ZJ001、2018 年 5 月から当社の品質部門で稼働中、管理された手順 YFL-WI-PZ-01、リビジョン A/0、2023 年 12 月 28 日付けの下で運用されています。可動部品、カウンター、テスト サイクルはありません。これは、2 人の人が色について意見が異なる場合、少なくとも同じ光のもとでは意見が異なることを保証するだけです。

そもそもなぜ色に機械が必要なのか

色はオブジェクトのプロパティではありません。それは、物体に当たる光の分光分布、物体自体の分光反射率、観察者の目の反応という 3 つの要素を掛け合わせた結果です。どれかを変更すると、知覚される色が変わります。反射率曲線が同じ全体形状を持つ 2 つのマテリアルは、あらゆる光源の下で相互に追跡します。曲線が交差する 2 つのマテリアル (1 つの光源の下では全反射エネルギーが一致しているが、スペクトルの詳細が発散している) は、その光源の下では一致し、別の光源の下では目に見えて分離します。

これは防水ギアの製造においては珍しいケースではありません。全く異なる工場で全く異なる工程で着色された素材が集まって一つの溶着袋を作っているので、デフォルトに近い状態です。ボディパネルは、ポリマーに顔料が分散された TPU または PVC フィルムまたはコーティングです。ウェビングは原液または後染めのポリエステルです。ジッパーテープは染色された繊維であり、ジッパーの歯は樹脂成形またはコーティングされた金属です。バックルはマスターバッチで射出成形されています。裏地は異なる染料クラスの異なる織物です。 6 つのサプライヤー、6 つの着色剤、バイヤーが期待する 1 つの「黒」は 1 つです。

着色されたフィルムと染色された織物は、反射率曲線を共有することがほとんどありません。日光の下で視覚的に一致させることができ、店の蛍光灯の下でボディパネルに対して緑色または茶色のウェビングを実行することができます。誰もチェックしなかった場合、これを最初に発見したのは、発売の 3 週間前にショールームに立ち、承認済みの見本に対して生産サンプルをかざしているバイヤーのマーチャンダイザーです。

6 つの光源とそれぞれの用途

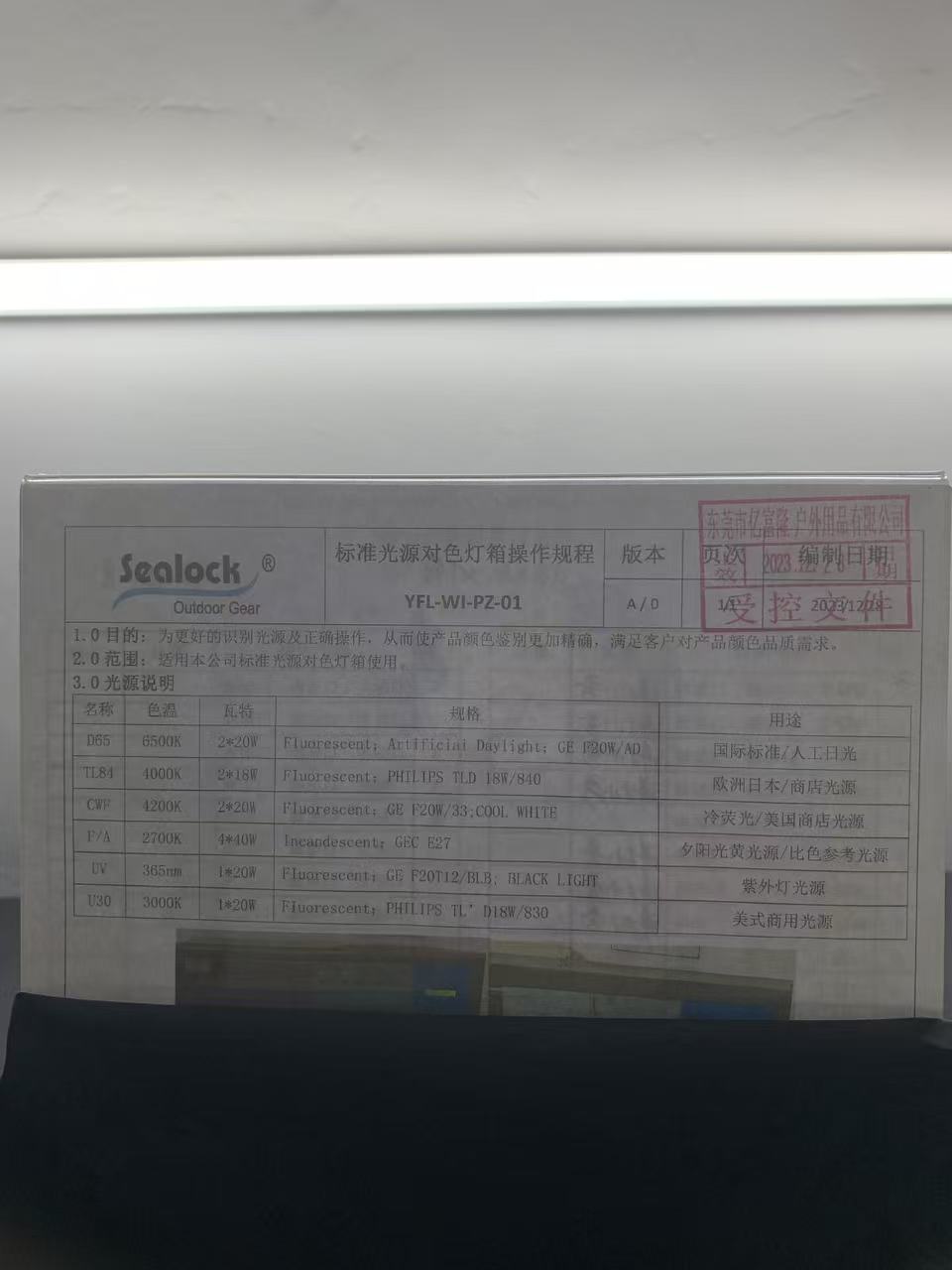

当社の SOP には、ランプの補完要素と、重要なことに、各ランプが何を表すのかがリストされています。この表は、オペレーターが日常的に実際に使用する手順の一部です。

D65 — 6500K、人工昼光。平均的な北空の昼光に代わる国際基準光源。当社のシステムにおけるすべての色の承認はここから始まり、顧客が別途指定しない限り、これは色が受け入れられるか拒否されるかの基準となります。これは業界にとって中立的な裁定者に最も近いものです。

TL84 — 4000K、三蛍光体。ヨーロッパと日本の小売店の店舗照明。ブランドがヨーロッパまたは日本の実店舗で販売する場合、TL84 はオプションではありません。TL84 は購入時に製品が判断される光であり、色の苦情が実際に生まれる場所です。

CWF — 4200K、冷白色蛍光灯。アメリカの小売店に相当するもの。 D65 では一致しても CWF では失敗するペアリングは、サンプル ルームではどんなに良く見えても、米国の大型店の棚では間違って見えるペアリングです。

F/A — 2700K、白熱灯。温かみのあるタングステンの光は、家庭用照明やおもてなし照明、そして午後遅くの太陽の代わりになります。これは、赤から茶色の系統のもの、およびその下で劇的に変化する中間色に近いものにとって最も厳しいテストです。

U30 — 3000K。温かみのあるアメリカの商業用照明。専門小売店や、スーパーマーケットよりも暖かい雰囲気を好むアウトドア ショップやライフスタイル ストアで一般的になっています。

UV — 365nm、ブラックライト。色を観察する光源ではありません。このランプは蛍光増白剤を明らかにするために存在し、キャビネット内で最も有用な診断ツールの 1 つです。白や淡い色は、紫外線を可視青色に変換する蛍光増白剤で明るくされることが多く、生地が白よりも白く見えます。蛍光増白剤は、日光にさらされたり洗濯したりすると劣化します。 UV の下で鮮やかに輝く白いパネルは、使用中に目に見えて黄色くなりますが、その隣の明るくされていないパネルはそのままです。また、UV ランプは、屋内では 2 つの白が完全に一致するケースも明らかにします。これは、2 つの白に異なる増白剤が含まれており、1 つの光の下でたまたまバランスが取れているためです。また、実際の UV が豊富な太陽光の下では屋外で発散します。

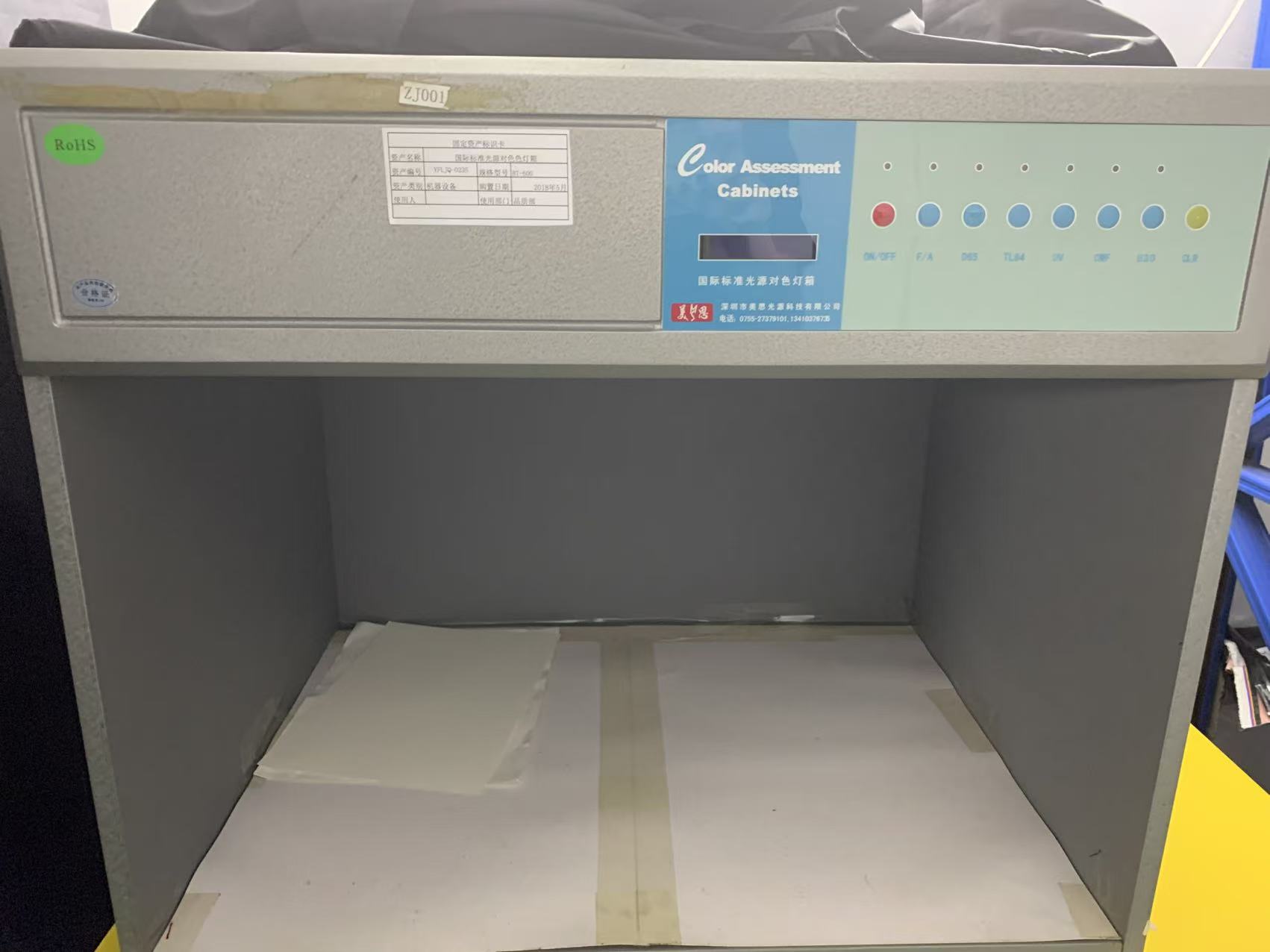

パネルはこれらを個別に切り替え、経過時間表示でランプの使用時間を追跡します。その表示は見た目よりも重要です。蛍光灯は故障するずっと前にスペクトル出力が変動し、古くなった D65 管は静かに D65 でなくなります。業界の慣行では、ランプの交換は故障時ではなく累積時間ごと (一般に 2,000 時間あたり) で交換されるため、アワーメーターは付属品ではなく機器の一部となっています。

使い方

当社の SOP の冒頭に記載されている目的は明白です。光源を正確に識別し、キャビネットを適切に操作して、製品の色の判断をより正確にし、顧客の色品質要件を満たすことです。この文の背後にある作業方法は単純であり、近道を許しません。

承認された標準（署名されたラボディップ、承認された見本、金色のサンプル、または顧客が提供した物理的なカラーチップ）は、視野内に他の色の物体がない状態で、キャビネット内のニュートラルグレーの床の上に生産標本と並んで配置されます。織物とコーティングされた素材は木目に沿って、また木目に沿って異なる反射を示し、90 度回転した標本は異なる色合いとして読み取ることができるため、どちらも同じ方向に向いています。観察は照射された表面に対して約 45 度から行われます。これは、表面の光沢とボディの色を区別するため、あらゆる視覚評価基準が収束する形状です。

D65 が最初にあり、一次評決が下されます。次に、オペレーターは TL84、CWF、U30、および F/A を順番に切り替えて、ペアがそれぞれで完全に一致するかどうかではなく、一致するかどうかを監視します。方向あらゆる違いが変化します。どの光源下でも常にわずかに明るく動作するペアには色合いの問題がありますが、これは染料または顔料の配合量を調整することで修正できます。 D65 で一致し、TL84 で緑、F/A で赤で表示されるペアには、メタメリズムの問​​題があり、負荷を調整しても修正できません。別の着色剤システムが必要であり、完成品のコンテナよりも研究室の浸漬で発見される方がはるかに優れています。

UV ランプは、すべての白、淡い色、および蛍光増白剤の含有が疑われるあらゆる素材に対して使用できます。結果は顧客のグレーディングスケールと比較して記録され、数値が必要な場合は、視覚的評価と機器による色差測定が照合されます。この 2 つは相補的です。機器は電子メールで送信されても​​残る反復可能な番号を提供し、キャビネットは人間が製品を手に持ったときに実際に下す判断を提供します。

誰も警告しない溶接バッグの問題

高周波溶接構造に特有の色の問題が 1 つあり、定期的に新しいプログラムが発生します。

溶接は熱プロセスです。ウェルド ラインのポリマーは溶融温度まで上昇し、圧力下で冷却されます。その際、一部の顔料システムが変化します。ダークグレーの TPU では、溶接の継ぎ目に沿ってうっすらと茶色の色が付くことがあります。飽和した赤は、溶接バンドではわずかに暗くなることがあります。長く目立つ縫い目があるバッグの場合、そのバンドは購入者がプロセスの特性として許す欠陥ではありません。これは、1 つの製品で 2 つの色合いの素材として認識されます。

キャビネットはこれが引っかかる場所であり、日光の下だけでなく、6 つの光源すべての下で、同じロールからの溶接クーポンと溶接されていない材料を比較することによって引っかかります。変化が見られる場合、それは溶接パラメータの問題であり、エンジニアリングに戻ります。剥離試験データこれは、色を保護するために滞留時間を短縮すると、不用意に行うと結合強度も低下するためです。両方を満たす条件は、どちらか一方のみを満たす条件よりも狭く、それを見つけることが実際に新材料の開発の大きな部分を占めます。

同じキャビネットで、染色結果も評価されます。摩擦堅牢度試験機グレースケール グレーディング自体は視覚的な比較であり、制御されていない照明の下では意味がありません。また、グレースケール グレーディングは、グレースケール グレーディング後の色をチェックするために使用されます。恒温恒湿室マテリアルセットが古くなっています。熱と湿気による老化は、機械的特性に影響を与えるだけではありません。色が変化し、高温で 72 時間放置した後にわずかにブロンズ色になった黒は、ブランドがコミットする前に必要な情報です。

購入者が指定する必要があるもの

他のサプライヤーから寄せられる色の紛争のほとんどは、「承認されたサンプルと一致する色」という購入仕様書に遡ります。この文には、光源、許容差、グレーディング スケール、およびどのコンポーネントがどのコンポーネントと一致する必要があるかについての記述が含まれていません。納期待ちの議論です。

引数を禁止する仕様では 4 つのことが挙げられます。まず、承認光源です。通常は D65 ですが、製品がヨーロッパまたは日本の小売店に置かれる場合は、D65 プラス TL84、または米国市場向けには CWF をプラスします。 2 番目は、グレースケール グレードまたは数値的な色差許容差として許容される差です。第三に、どのコンポーネントがボディの色に合わせられ、どのコンポーネントが意図的に異なる色調であることが許可されるかということです。テクニカルバッグでは、ウェビングとボディが一致することを意図していないことが多く、意図しない一致に保持することは全員の時間を無駄にするからです。第 4 に、蛍光増白剤の含有量が制限されているかどうかです。これは、屋外での耐用年数が長い白またはパステル製品にとって重要です。

これら 4 つの項目が仕様に含まれることで、色の承認がチェックされます。これらがなければ、異なるランプの下に立っている 2 人の人間の間で電子メールで行われる交渉になります。

よくある質問

分光光度計はライトボックスの代わりにはなりませんか?

いいえ、人々が期待するような理由ではありません。計測器は、計算を依頼した任意の光源の下で再現可能な数値を返し、一貫した小さな変化を検出する点では人間の目よりも優れています。しかし、光沢、質感、または表面構造が 2 つの材料間で異なる場合、数値パスは視覚的に明らかな不一致に対応する可能性があり、これは光沢のある溶着フィルムとマットな織物フィルムを比較するときによく起こります。両方のツールが必要です。機器がレポートします。内閣が決める。

なぜ日光の下で屋外で色を承認できないのでしょうか?

日光は一つのものではないからです。そのスペクトルは、時刻、季節、緯度、雲量、近くの表面からの反射物によって変化します。薄雲の下、午前 10 時に承認された色が、午後 4 時に拒否されました。晴天の下では、一定の基準に照らして承認されることはありませんでした。 D65 は基準が動かないように正確に存在します。

承認済みの見本が色褪せてしまった顧客にはどのように対応しますか?

物理的な標準の経年変化、特に取り扱いおよび露出された繊維見本。承認された規格が古い場合、黙ってそれに一致させるのではなく、フラグを立てます。新しい生産の実行を色あせたリファレンスと一致させることで、色あせが商品に焼き付けられます。通常の解決策は、再発行された規格、または元の仕様に対して合意された数値目標です。

キャビネットの校正は必要ですか?

キャビネット自体には校正するための測定要素はありませんが、ランプの状態が同等の制御となります。ランプの使用時間は内蔵メーターで追跡され、スペクトルドリフトはバーンアウトよりかなり前に発生するため、ランプの交換は故障ではなく累積時間に基づいて行われます。ランプ交換記録は機器ファイルの一部であり、訪問監査人は研究室の測定器の校正証明書とともに利用できます。

色のチェックは 1 回だけ行われますか? それとも生産全体を通して行われますか?

全体を通して。ラボディップと最初の記事の承認により目標が設定されます。入荷した材料検査では、各ロールと各ウェビング ロットをそれと照合してチェックします。工程内チェックでは、1 つの注文内の材料バッチ間のドリフトを検出します。名目上同一のフィルムの 2 つのロール間の色のずれはよくあることなので、承認を 1 回限りのイベントとして扱うと、最終的に 1 つのカートンに同じバッグの 2 つの色合いが入った状態で出荷されることになります。

これがシリーズのどこに位置するか

このキャビネットは、実験室の大部分を通るループを閉じます。によって生成される染色を等級分けします。摩耗試験機、色堅牢度作業の結果を読み取り、環境老化の前後の材料セットをチェックし、溶接パラメータが適切であることを検証します。振動と ジッパー耐久テスト強さの検証は、見た目を犠牲にして買ったものではありません。溶接構造では、強度と外観は独立した変数ではありません。これらを正確に保つことができるのは、可動部品がまったくない機器です。
