塩霧の中で 48 時間: 海洋用防水装備のハードウェアをテストする方法

2 シーズンボートに乗ったドライバッグは、生地が劣化して失敗することはほとんどありません。 Dリングが白くなって固着したり、スライダーが防水ジッパーに沿ってきれいに動かなくなったり、スナップフックが薄い色のパネルに錆びの筋を残したり、リベットが膨張して周囲の素材を裂いたりするため、失敗します。メーカーが好んで話題にするバッグの部分は塩によって攻撃されることはありません。この攻撃は、開発の後半で指定され、価格で購入され、テストも行われていない小さな金属コンポーネントを攻撃します。通常、この攻撃は、機能上の欠陥を外観上の欠陥、次に密閉上の欠陥に変える方法で行われます。

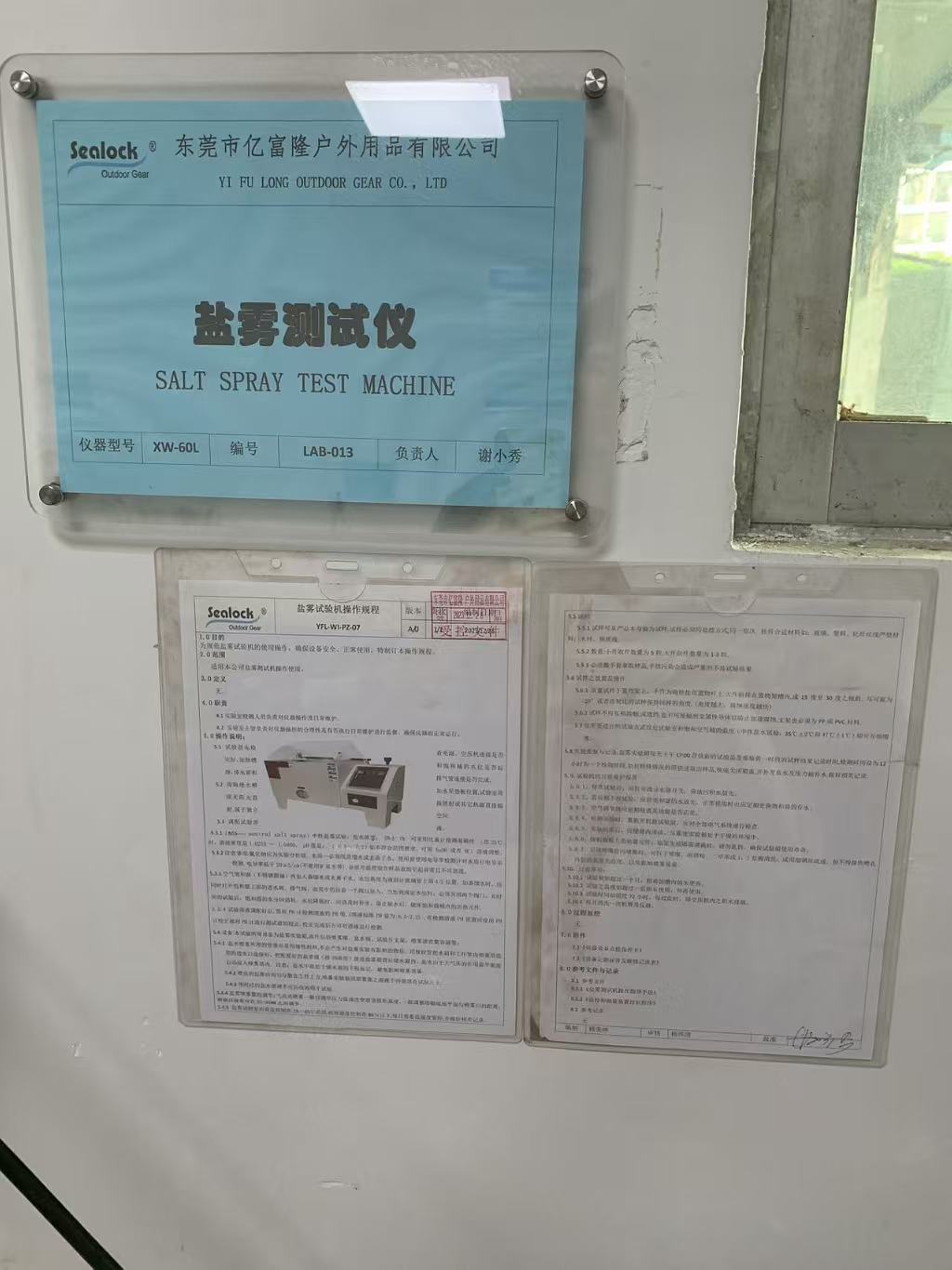

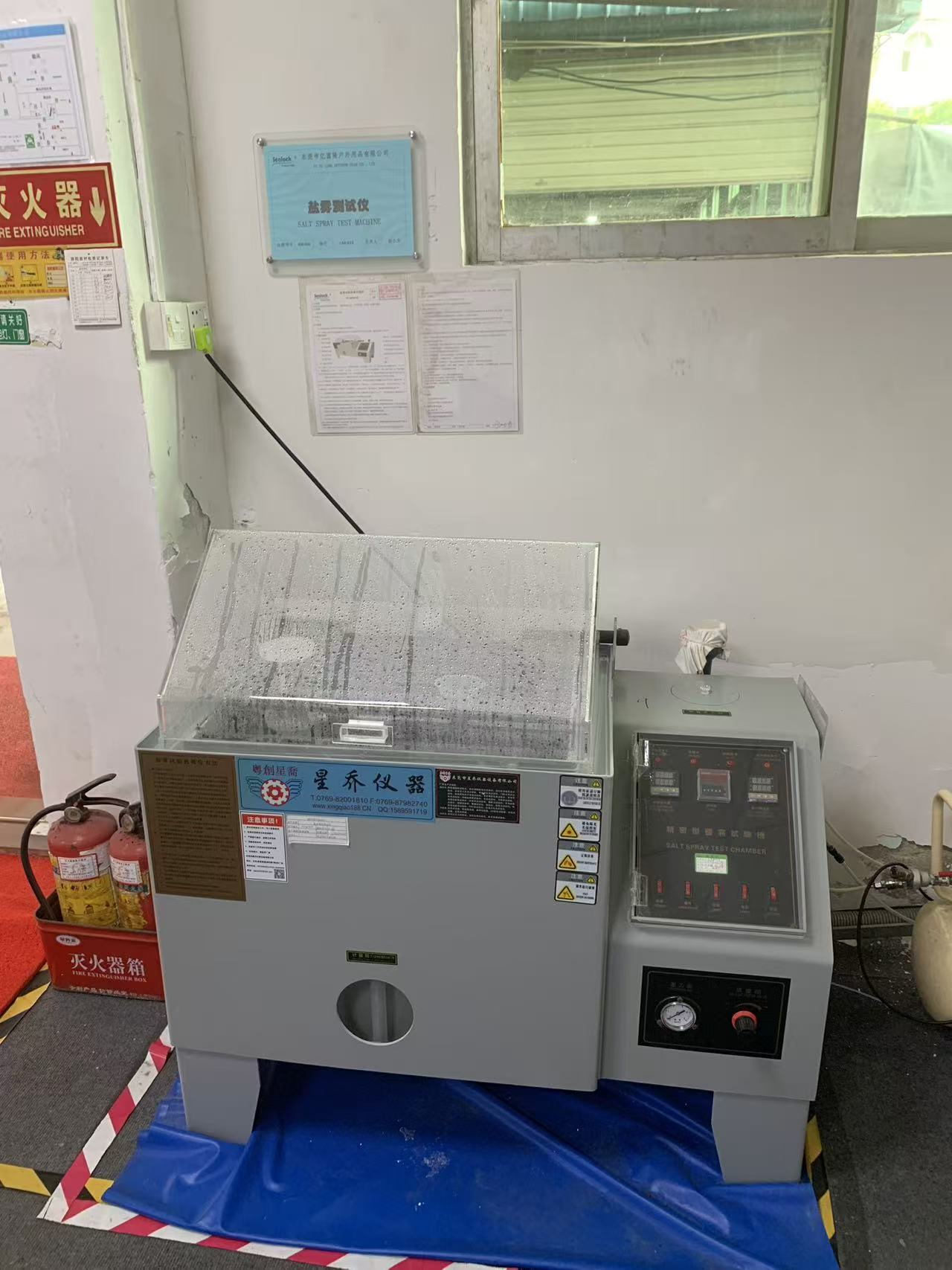

お客様が行う前にこれを発見する機器は塩水噴霧室です。モデル XW-60L、機器番号 LAB-013、管理された手順に従って操作 YFL-WI-PZ-07、リビジョン A/0、2023 年 12 月 28 日付け、2025 年 12 月 19 日に外部校正され、2026 年 12 月 18 日までに再校正されます。これは中性塩水噴霧試験を実行し、当社の実験室で最も曖昧な機器です。コーティングは指定された時間保持されたか、保持されませんでした。

塩水噴霧試験とは実際にはどのようなものですか

中性塩水噴霧 (通常 NSS と表記) は、製造現場で最も広く適用されている加速腐食試験です。 pH 6.5 ～ 7.2 に保たれた 5% 塩化ナトリウム溶液を使用し、チャンバー温度 35°C に制御され、連続的に噴霧される塩霧に材料とコーティングをさらします。 2 つの管理文書は ASTM B117 と ISO 9227 で、同等の中国規格として GB/T 10125 があります。 霧は継続的に発生し、試験片に付着して流れ落ちます。乾湿サイクル、温度変動、紫外線成分はありません。それは単一の容赦ない状態です。

このシンプルさは、この方法の強みであると同時に限界でもあります。 NSS は海のシミュレーションではありません。自然界には、一度の乾燥間隔なしに飽和塩霧中で 35°C の成分を保持するものは存在しません。また、チャンバー時間と実際の使用年数との相関関係は非常に緩やかであるため、まともな研究所は換算係数を公表しません。 NSS が見事にやっていることは差別です。見た目は同じで、価格は数セント以内で、供給元が異なる 2 つの亜鉛メッキのバックルは、塩水噴霧室できれいに分離します。一方は 24 時間で白錆が発生し、もう一方は 72 時間できれいになります。この比較は再現可能であり、弁護可能であり、コンポーネントが承認または拒否される基準となります。

当社が保有する条件

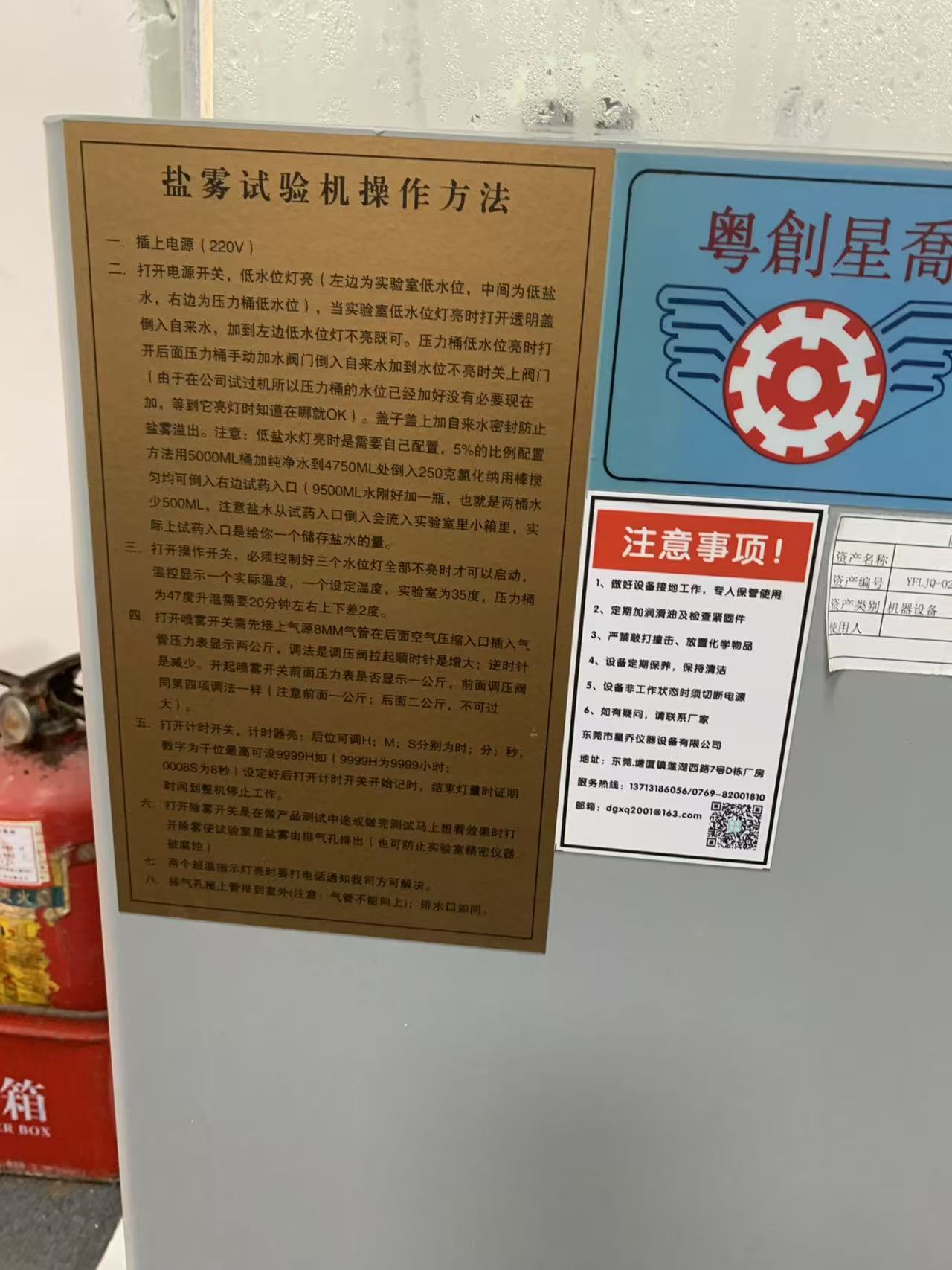

動作パラメータは、ほとんどの機器マニュアルよりも実用的な詳細が記載されたプレートで機械自体に掲載されています。

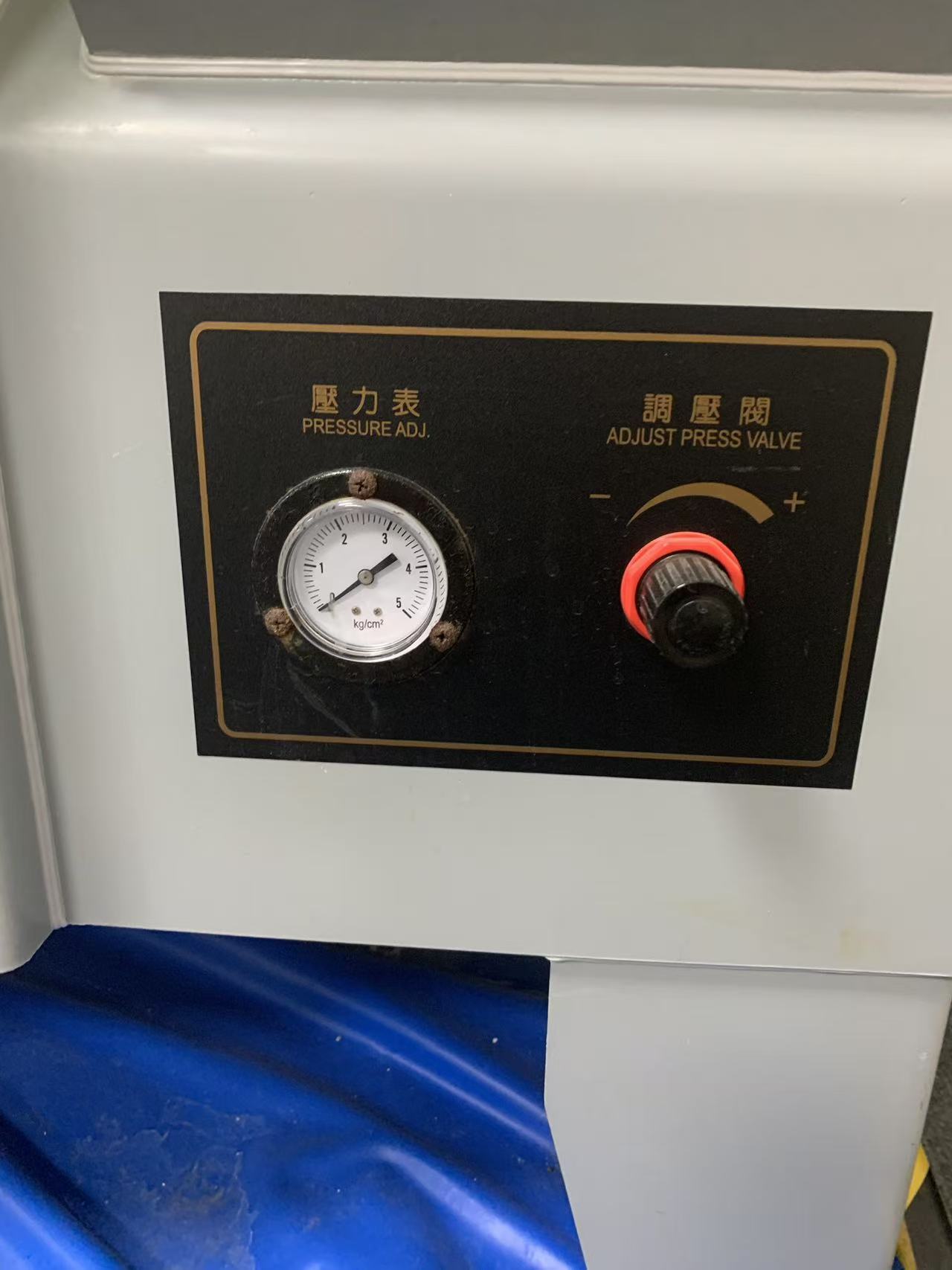

ブラインは、既製のものを購入するのではなく、オペレーターによって混合されます。250 グラムの塩化ナトリウムを精製水に溶解し、5 リットルの容器で 4,750 ミリリットルにし、均一な 5% 溶液になるまで撹拌し、試薬注入口から注ぎます。チャンバーは 35°C で動作します。飽和空気圧ドラムは 47°C で高温になり、温度が上昇するまでに約 20 分かかります。パネル上の 2 つのコントローラは設定値と実際の値を個別に表示し、それらの間の 2 度の広がりが動作許容差となります。圧縮空気は後部の 8 mm ラインを通って入り、後部のゲージで約 2 kg/cm2、前部で約 1 kg/cm2 に調整されます。また、アトマイザーに過度の圧力をかけると、パネルに明らかな症状が現れることなく霧の質が破壊されるため、プレートはこれ以上にならないように明確に警告します。

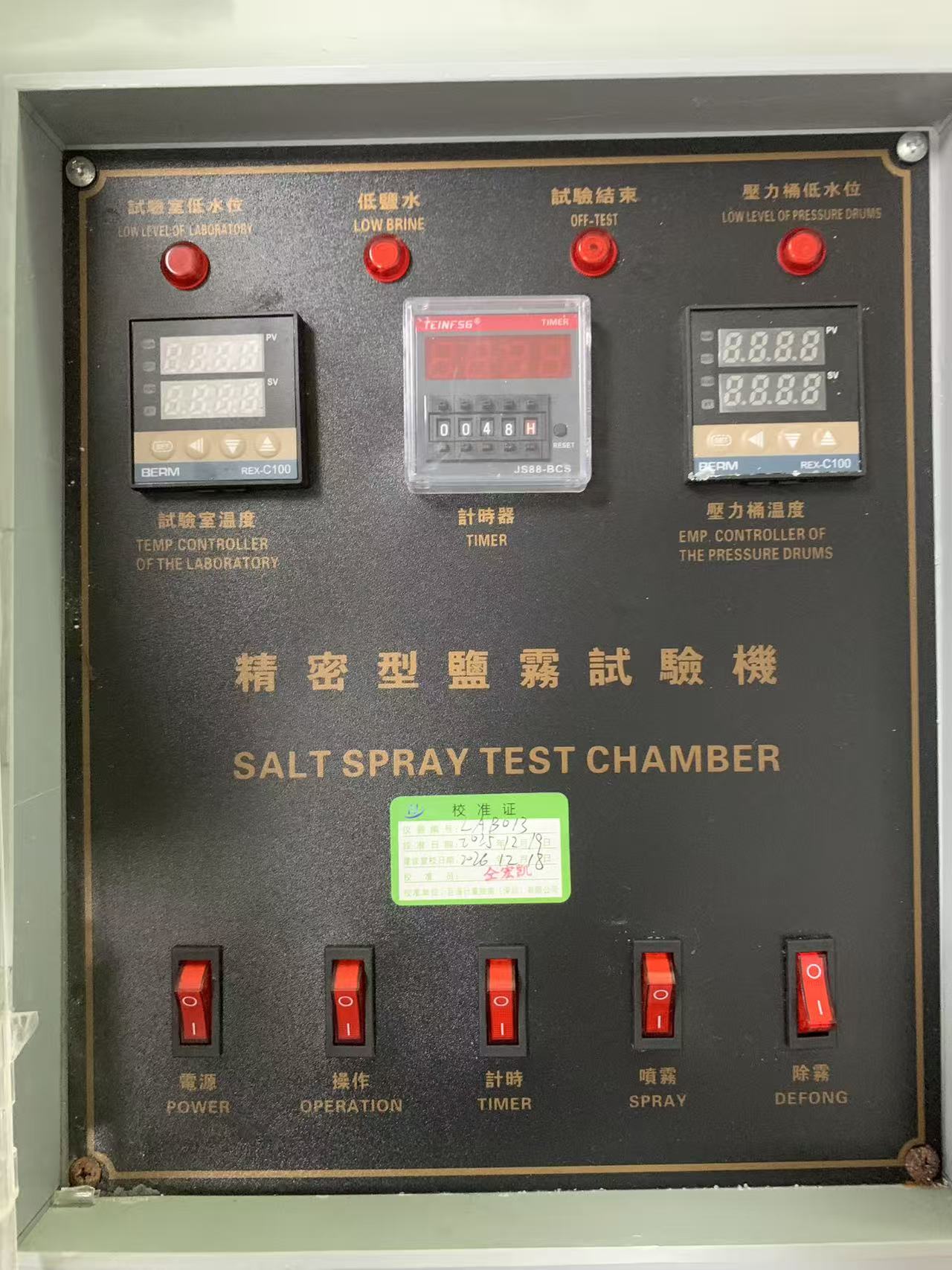

3 つの低レベルランプがチャンバーの水、ブライン、および圧力ドラムを保護しており、手順は明確です。3 つすべてが暗くなるまで機械は始動できません。アトマイザーを空の状態で運転したり、加湿チャンバーを水なしで運転したりすると、機械が損傷し、進行中のテストが何も言わずに無効になります。タイマーは最大 9,999 時間を受け入れ、設定値でマシンをシャットダウンします。これにより、無人で 48 時間または 96 時間の稼働が可能になります。

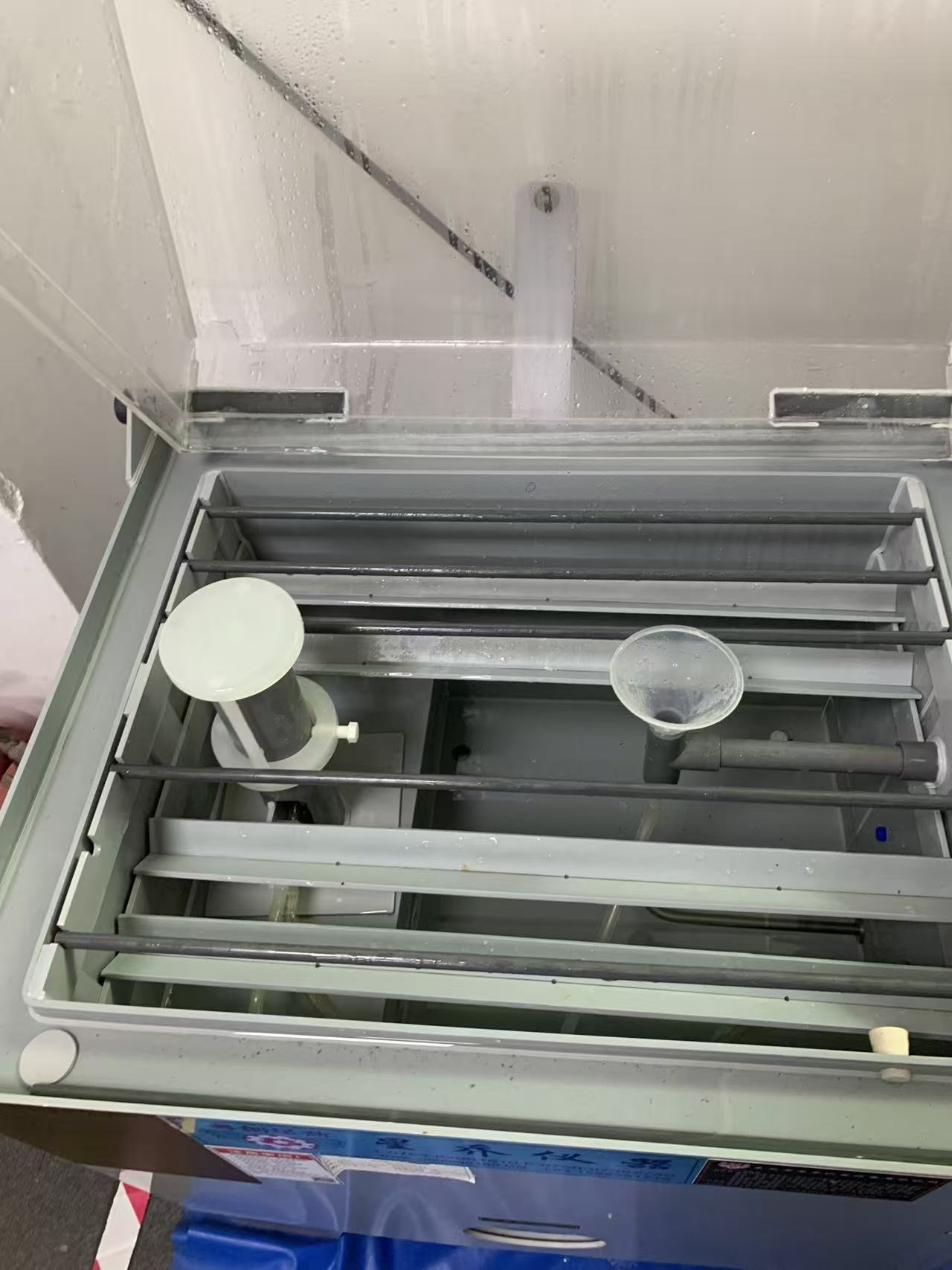

霧の品質自体は仮定ではなく検証されます。運転中は収集漏斗とメスシリンダーがチャンバー内に設置され、沈降した体積は標準要件である 1 時間あたり 80 平方センチメートルあたりおよそ 1 ～ 2 ミリリットルに対して測定され、長期間の収集期間の平均値となります。温度、圧力、濃度が一定であるにもかかわらず、間違ったフォールアウト率を提供するチャンバーは、何の意味もない数値を生成しており、それを捉えるのは漏斗だけです。

検体が入る仕組み

配置は細かいことではありません。ほとんどがテストです。

試験片は霧に面して垂直から約 15 ～ 30 度傾けて設置され、凝縮水が溜まるのではなく流れ出すようになります。平らに置かれたコンポーネントは、すべてのくぼみに濃縮された塩水の水たまりを集めます。これにより、コーティングの実際の性能とは何の関係もなく、コーティングがどのように配置されたかに関係する局所的な攻撃が発生します。サポートとハンガーは非金属 (ガラス、プラスチック、または PVC) です。これは、メッキされた試験片と接触する金属製のハンガーがガルバニックカップルを形成し、コーティングが自然に機能しなくなるずっと前に接触点で試験片を腐食させるためです。

標本は互いに接触せず、一方からの流出物が他方に滴下しないように配置されています。溶解した銅や鉄を上流部から運ぶ塩分を含んだ凝縮水が、驚くべき速度で下流部を攻撃するため、その結果として得られる報告はフィクションです。小さな部品はロットごとに数個ずつ入るため、単一の異常部品が結果を決定することはありません。大規模な集会は単独で参加します。

運転が終了すると、蓋を開ける前に曇り止め機能がオンになります。これにより、室内の他のすべての機器を検出する塩霧を実験室に放出するのではなく、排気口を通じてチャンバーの通気を行うことができます。なぜこれが重要なのかについては率直に言う価値がある。不用意に排気された塩水噴霧室は周囲の精密機器を徐々に腐食し、その損傷は数か月後に塩水噴霧作業に誰も関係していない機械の校正のドリフトとして現れる。

何をテストするのか、どれくらいの期間テストするのか

防水バッグに使用される金属製のものはすべて、入荷検査でここを通過します。バックルとその金属ピン、D リングと O リング、トライグライド、スナップフックとカラビナ、リベットとアイレット、磁気クロージャーと機械式クロージャー、ジッパーのスライダーとプル、非防水ジッパーの金属歯などです。ハードウェアは、開発時に一度ではなく、サプライヤーおよびロットによって認定され、再度認定されることはありません。

期間は表面処理と対象の環境によって設定され、業界の慣例が十分に確立されています。通常の青白亜鉛めっきでは、通常、48時間で白錆が発生せず、72時間で赤錆が発生しないことが要求されます。着色不動態化亜鉛は、72 時間保持しても白錆が発生せず、96 時間保持しても赤みが発生しません。ブラックジンクはそれぞれ96と120に。 船舶グレードのステンレス部品は、数百時間というはるかに長い時間使用され、評価は 0 から 10 のスケールでの保護と外観の評価によって行われ、厳しい仕様では 9 以上の評価が求められます。

一般的な屋外製品の場合、スクリーニング条件として 24 ～ 48 時間稼働させます。釣り、セーリング、水産小売り向けのプログラム（最も要求の厳しいバイヤーが属するカテゴリー）の場合、これらの製品は塩に時々遭遇するのではなく、永久に塩の中で生き続けるため、認定期間は長くなり、合格基準は厳しくなります。

外観の評価は評価の半分にすぎません。ねじ部品、ヒンジ、その他の可動コンポーネントについては、テスト後に機能が検証されます。部品は、固着したり結合したりすることなく、係合し、ねじ込み、または関節を形成する必要があります。 これは私たちのカテゴリーにとって最も重要な条項です。わずかな腐食しか見られないが、防水ジッパーのポリマーシールリップを引きずるほどの表面粗さが生じたジッパースライダーは、その外観評価が何であれ、失敗しました。なぜなら、溶接された防水バッグではクロージャがシールであるためです。 48 時間後にバックルがしっかりと固定された場合、保証請求は 18 か月かかります。

溶接バッグで最も重要な失敗

私たちの構造に特有の腐食モードがあり、塩水噴霧のハードウェアのみのビューでは完全に見逃されます。

高周波溶着バッグでは、パネルにリベット、溶着パッチにアイレット、TPU 面に接着されたウェビングアンカーの D リングなど、金属ハードウェアが防水膜を介して取り付けられることがよくあります。金属が腐食すると、見た目が悪くなるだけではありません。腐食生成物は、置換される金属よりも大きいため、腐食したリベットは穴の中で膨張し、周囲の材料に応力を加え、腐食塩自体が金属とポリマーの間の界面に移動します。その界面はシーリング界面です。錆びたリベットに関する表面上の苦情として始まったものは、バッグの出荷時に防水されていた貫通部からゆっくりと漏れるようになります。

腐食生成物も汚れます。明るい色の溶接パネル全体ににじみ出る酸化鉄は永続的であり、淡色または白色の製品では、これが海洋カテゴリーで最も一般的な化粧品返品理由です。染色のリスクがある場合、検査済みの標本はチャンバーから直接検査室に送られます。標準光源色キャビネットなぜなら、ワークショップの照明の下で判断された汚れと、D65 の下で判断された汚れは、2 つの異なる評価だからです。

以下の手段も同様に関連します。腐食したスライダーがジッパー往復寿命試験機これにより、腐食後の操作力を感触で判断するのではなく測定できるようになります。海洋プログラムで必要な場合、ハードウェアは古くなります。恒温恒湿室これは、塩霧だけよりも、コンポーネントが甲板上で経験する実際のシーケンスに近いものです。また、金属コンポーネントが機械的に固定されるのではなく接着されている場合、接合部は後で剥離テストされます。引張剥離試験機というのは、結合線に塩が浸透すると、結合線が目に見えるようになるずっと前に接着力が低下するからです。

購入者が指定する必要があるもの

「塩水噴霧テスト済み」というハードウェア仕様には何の価値もありません。 4つの項目が強制力を与えます。

規格とバージョンに名前を付けます — ASTM B117 または ISO 9227、後者の場合はどのバリエーションですか。中性であるため、酢酸と銅加速塩水噴霧は互換性がなく、互いに比較できない結果が得られます。期間に時間単位の名前を付けます。白錆と赤錆に分けて合格基準を名称し、試験後の機能検証の要否を記載します。また、どのコンポーネントがカバーされているかを指定します。仕様書の「ハードウェア」と部品表の「ハードウェア」が同じリストになることはほとんどないためです。特にスライダーとプルは含まれると想定されることが多く、含まれないこともよくあります。

独自に承認されたハードウェアを供給する購入者は、1 回限りの証明書ではなく、ロットレベルの塩水噴霧データを要求する必要があります。めっきの厚さと不動態化の品質はめっき工場の生産ロットによって異なり、証明書で 18 か月前に承認されたコンポーネントは、このコンテナ内のロットに関する証拠にはなりません。

よくある質問

48 時間の塩水噴霧は特定の勤務年数に相当しますか?

いいえ、変換を提供するサプライヤーは、その方法で何ができるかを誇張しています。塩水噴霧は比較およびスクリーニングのツールです。同一条件下で、コーティングを相互に、また定義されたしきい値に対してランク付けします。現実世界の生活は、乾湿サイクル、紫外線、機械的摩耗、すすぎの習慣、温度に依存しますが、これらはいずれもチャンバー内には存在しません。

ステンレス鋼の金具は影響を受けませんか?

いいえ。オーステナイト系ステンレス グレードは一般的な腐食には十分耐性がありますが、塩化物環境、特にコンポーネントが布地やウェビングに接触し濡れたままの環境では、依然として孔食や隙間腐食に対して脆弱です。ここではグレードが非常に重要であり、単に「ステンレス」と言う仕様が代替品を招きやすい分野の 1 つです。

完成したバッグ全体をテストできますか、それともコンポーネントのみをテストできますか?

どちらも、チャンバーの容量に応じて異なります。受入れ検査時のコンポーネントテストは、より高速で変数を分離できるため、ほとんどの意思決定が行われる場所です。アセンブリレベルのテストは、相互作用、つまり特定のコーティングされた生地に対する金属フィッティング、または製品上の別の場所で異なる金属と接触するハードウェアに問題がある場合に実行されます。

検査されたサンプルは再利用されますか?

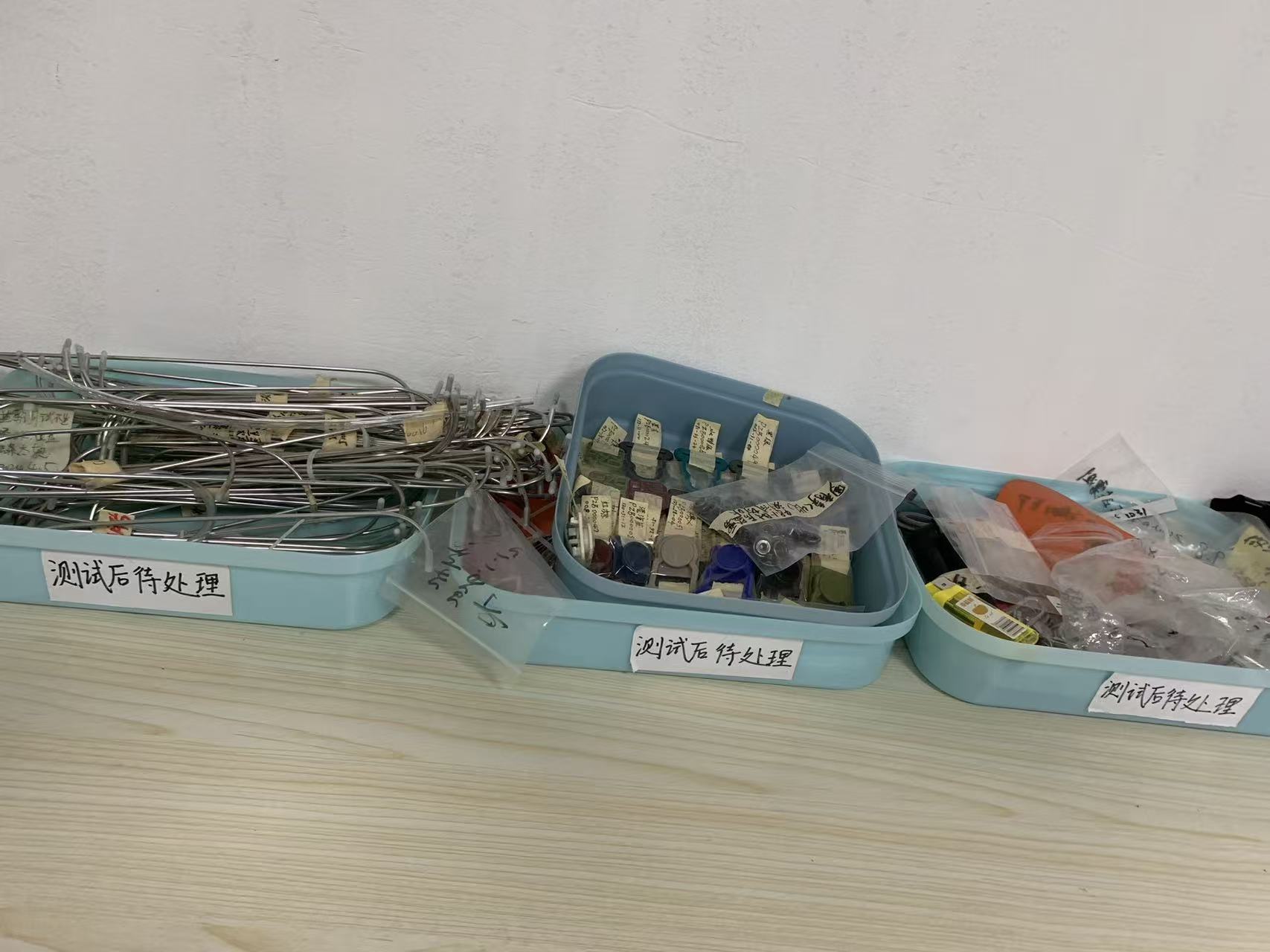

一度もない。塩水噴霧は、部品が通過するかどうかに関係なく破壊的であり、露出したコンポーネントはラベルが貼られ、生産在庫に戻されるのではなく、廃棄のために保管されます。これは当社の破壊テスト全体での標準的な慣行であり、監査可能です。

顧客独自の腐食プロトコルに準拠して実行できますか?

はい。期間、ブライン濃度、角度、合否判定、およびテスト後の機能チェックはすべて、機械によって固定されるのではなく、手順によって設定されます。ブランドのプロトコルで、社内の範囲外である酢酸または銅による加速条件が必要な場合、当社は社内で中性塩噴霧スクリーンを実行し、指定されたバリアントを認定されたサードパーティ研究所に送ります。

これがシリーズのどこに位置するか

塩水噴霧は、ほとんどの人が機能を停止するまで考えもしないバッグの一部を検査する、私たちの研究室での唯一のテストです。生地、溶接、ステッチが注目を集めます。バックル、スライダー、D リングによって、製品が 3 年目でも使用できるかどうかが決まります。特に海洋番組や釣り番組では、ブランドの顧客がブランドを判断する要素となります。

Sealock は、20 年以上にわたり、中国の東莞とベトナムのホーチミン市で、AFTCO、West Marine、SIMMS、PENN、attwood、Musto などのマリンおよびアウトドア ブランド向けに高周波溶着防水ギアを製造してきました。当社の腐食試験プロトコルをご希望の場合、またはツールを導入する前にハードウェア認定を独自の品質契約に記載したい場合は、次の宛先までご連絡ください。info@sealock.com.hk.
